Электродвигатель с постоянными магнитами
Почему IPM-конструкция лучше работает в режиме ослабления поля
В промышленном электроприводе нередко возникает ситуация, когда двигатель должен работать быстрее номинальной скорости. Однако напряжение источника питания ограничено, и увеличить его бесконечно невозможно. Поэтому системы управления используют режим ослабления магнитного поля. Такой принцип применяется в различных приводах — от насосов и компрессоров до систем, где установлен электродвигатель с частотным регулированием. В этом режиме контроллер формирует ток по d-оси, направленный противоположно магнитному потоку ротора. В результате часть магнитного поля компенсируется, уменьшается противоЭДС, и машина может развивать более высокую скорость без увеличения питающего напряжения. Этот метод давно используется не только в синхронных машинах с постоянными магнитами, но и в системах управления, где применяется трехфазный асинхронный электродвигатель, хотя физическая реализация в них отличается.

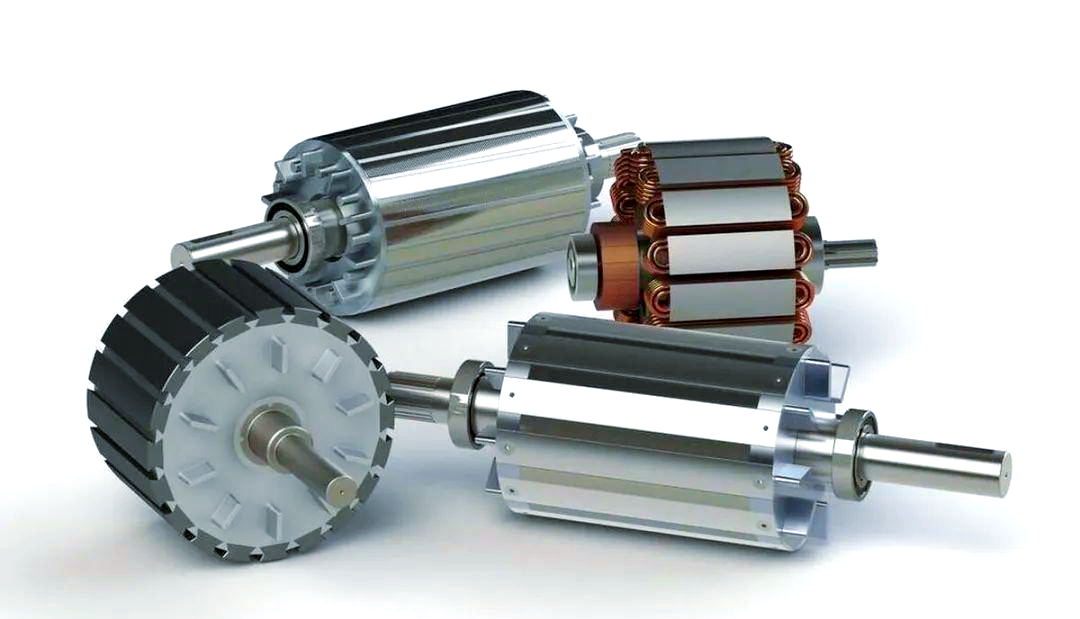

Электродвигатель с внутренними магнитами

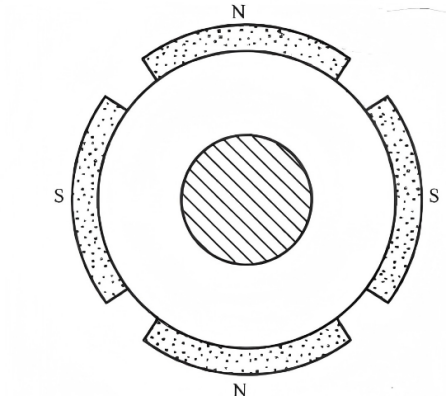

Чем конструкция IPM отличается от поверхностной
Ключевая причина лучшей слабомагнитной способности внутреннего двигателя связана с геометрией ротора. В двигателях с поверхностными магнитами магниты располагаются прямо на роторе, а их магнитная проницаемость близка к проницаемости воздуха. Поэтому индуктивности по осям d и q практически одинаковы. В двигателях с внутренним расположением магнитов (IPM) магниты помещены внутрь стального ротора, что создаёт различие между магнитными свойствами по двум осям. Обычно индуктивность по d-оси оказывается меньше, чем по q-оси. Благодаря этому для создания тока ослабления требуется меньшее напряжение, и двигатель может эффективнее работать на высоких скоростях. Именно поэтому подобные машины всё чаще применяются в современных регулируемых приводах и даже в некоторых системах, где используются специальные версии оборудования, например взрывозащищенный электродвигатель.
Электродвигатель промышленного привода

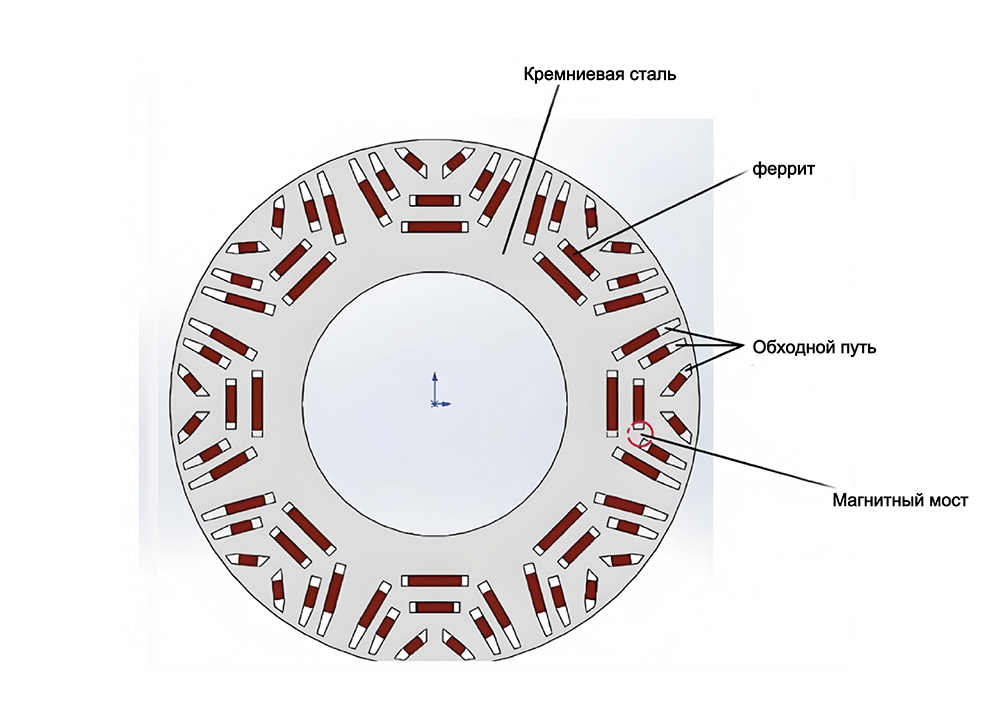

Магнитные мосты и устойчивость к размагничиванию
Дополнительное преимущество IPM-конструкции связано с так называемыми магнитными мостами в роторе. Эти стальные перемычки создают альтернативный путь для магнитного потока. Когда контроллер подаёт ток ослабления, часть магнитного потока проходит через эти мосты и замыкается внутри ротора, не выходя полностью в воздушный зазор. В результате эффективный поток уменьшается быстрее, а требуемый ток слабее. Одновременно стальная структура ротора частично защищает магниты от сильного размагничивающего поля, что снижает риск необратимого размагничивания. Для промышленного оборудования это серьёзное преимущество, особенно если привод работает в тяжёлых условиях, например на химических предприятиях или в шахтах, где устанавливается электродвигатель взрывозащищенный асинхронный или другие специальные типы машин. Именно поэтому многие инженеры сегодня рассматривают внутреннюю конструкцию ротора как более универсальное решение для широкого диапазона скоростей.
-
-
