Почему ротор электродвигателя делают со скосом пазов? Разбираемся с шумом и вибрацией
2026-03-25
Тихий двигатель – требование времени. Почему шум вышел на первый план?
Раньше, помню, на заводе главным было – крутит? Крутит. Греется? Не сильно. А шум… ну гудит и гудит, что с него взять. Сейчас подход поменялся. Особенно если электродвигатель работает рядом с человеком – в вентиляции жилого комплекса, в насосной рядом с коттеджем или в цехе, где люди проводят целые смены. Тут уж гул не спишешь на особенности конструкции. Шум стал одним из главных критериев качества.
Скажу больше: когда заказчик из нефтехимии просит **взрывозащищенный электродвигатель** для установки на открытой площадке, он тоже уточняет уровень шума. Не только потому, что есть санитарные нормы, а еще и потому, что постоянный высокий шум – это всегда подозрение на дефект, который может привести к отказу.
Одна из главных причин этого самого гула – электромагнитные силы. Именно с ними мы и боремся, когда делаем ротор со скосом пазов.
Косой паз или прямой? Что проще сделать, а что – тише работает
С точки зрения производства, прямой паз – это праздник для технолога. Лист штамповать проще, сборка ротора идет быстрее. Никаких лишних телодвижений. Но есть нюанс: прямой паз может создать нам проблемы с шумом. И тогда приходится идти на усложнение.

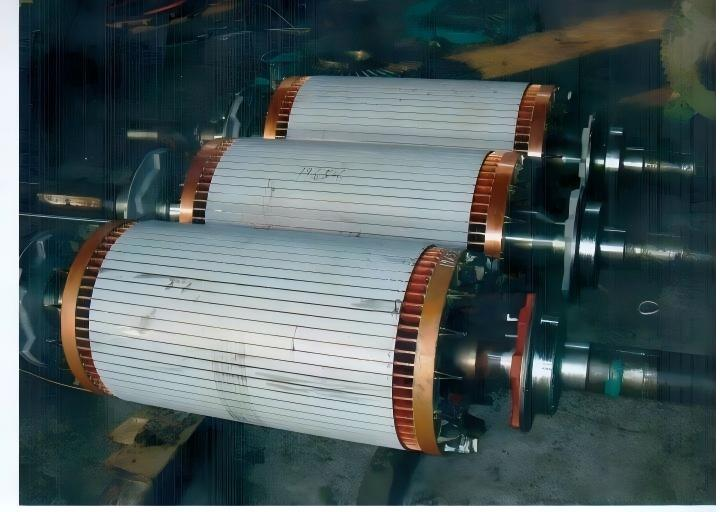

Можно скрутить (скосить) пазы на статоре. Но это задача сложная и дорогая. Поэтому в большинстве случаев мы, конструкторы, идем по пути меньшего сопротивления – делаем скос пазов на роторе. Чаще всего – на величину одного зубцового деления статора. Это классика, которая в большинстве случаев "гасит" основную гармонику шума.

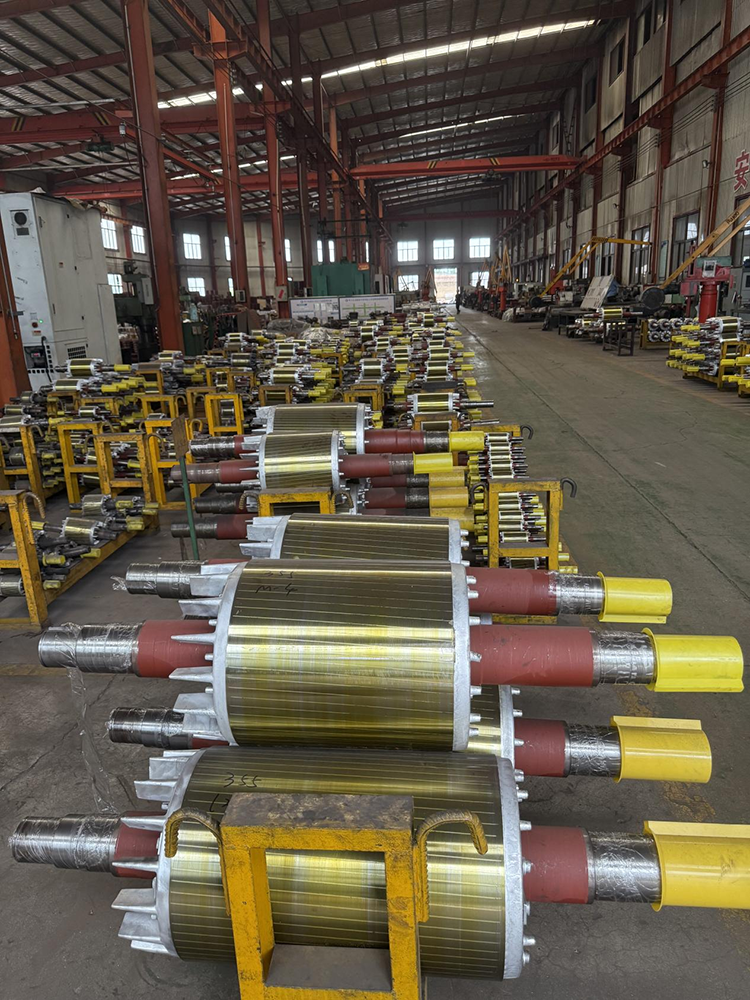

Как это делают на деле? Вариантов два. Старый, проверенный способ – фрезеровать на валу косую шпоночную канавку. На заводах с современным оборудованием используют специальные штампы для "винтовой" нарезки пазов, получая готовый ротор с нужным скосом еще на этапе штамповки. Разница в точности и, как следствие, в повторяемости результата.
Почему электромагнитный шум вообще возникает? Кто виноват и что делать
Попробую объяснить механику максимально просто. Представьте, что внутри **трифазного асинхронного электродвигателя** есть невидимые "пружины" – магнитные силы, которые дергают статор и ротор в разных направлениях. Эти силы пульсируют с определенной частотой. Если частота этих пульсаций совпадет с собственной частотой железа статора – мы получаем резонанс. А резонанс – это как раз тот самый противный вой или гул.
Откуда берутся эти "дергающие" силы?
1.Зубцы и пазы.** Статор и ротор не гладкие – у них есть зубцы и пазы. Когда зубцы проходят мимо друг друга, магнитное поле меняется, возникают паразитные силы.
2.Высшие гармоники.** Мы подаем на двигатель синусоиду 50 Гц, а внутри рождается целый "оркестр" высших гармоник. Каждая из них создает свои радиальные силы, которые давят на сердечник.
3.Эксцентриситет.** Если ротор стоит не строго по центру (а это бывает из-за износа подшипников или кривой посадки), зазор между статором и ротором неравномерный. В узком месте магнитные силы резко возрастают, в широком – падают. Появляется еще одна частота пульсации.
4.Насыщение железа.** Если мы перегрузили двигатель или спроектировали магнитную систему впритык, железо насыщается, резко растут третьи гармоники, и шум усиливается.
Как скос пазов помогает? И всегда ли он нужен?
И вот тут на сцену выходит скос пазов. Он работает как "усреднитель". Представьте, что вы идете по неровной дороге и делаете шаг чуть длиннее, чем расстояние между ямами. Вы просто "перешагиваете" через них. Примерно то же самое делает скос пазов: он не дает магнитным силам, создаваемым отдельными пазами, сложиться в одну мощную волну. Они рассредоточиваются во времени и пространстве, и амплитуда вибрации падает.
Но, как и любой инструмент, скос – это не панацея. Иногда, чтобы добиться идеальной тишины, приходится перебирать варианты: менять сочетание чисел пазов статора и ротора, подбирать оптимальную величину скоса, иногда – отказываться от скоса в пользу других мер.
Кстати, **электродвигатель взрывозащищенный асинхронный** часто требует еще более тщательного подхода к шуму. Взрывозащищенная оболочка может усиливать внутренние вибрации, превращая их в наружный шум. Поэтому для таких серий, как ВА или ВР, поиск оптимального скоса пазов – это всегда отдельная исследовательская работа на этапе разработки.
Не только скосом единым. Что еще может сделать конструктор
Сам по себе скос пазов – это финишная доводка. Без правильной "базы" он не поможет. Поэтому, проектируя **электродвигатель** (будь то обычный общепромышленный или специальный), мы начинаем с других вещей:
1.Выбираем правильное сочетание пазов статора и ротора.** Это база. Есть классические, "удачные" пары, а есть те, которые изначально обречены на высокий шум.
2.Увеличиваем количество пазов.** Чем пазов больше, тем ближе форма магнитного поля к идеальной синусоиде.
3.Смотрим на воздушный зазор.** Увеличение зазора снижает амплитуду пульсаций поля. Но увеличивает ток холостого хода. Всегда ищем компромисс.
4.Оптимизируем обмотку.** Распределенная обмотка с правильным шагом эффективно подавляет высшие гармоники.
Так что когда в следующий раз услышите, что двигатель работает тихо – знайте: за этим стоит не один, а целый комплекс решений. Скос пазов – одно из них, важное, но не единственное.
-
-
