Вы будете устанавливать подшипники вертикального двигателя? Смотри — покажем шаг за шагом
2026-03-10

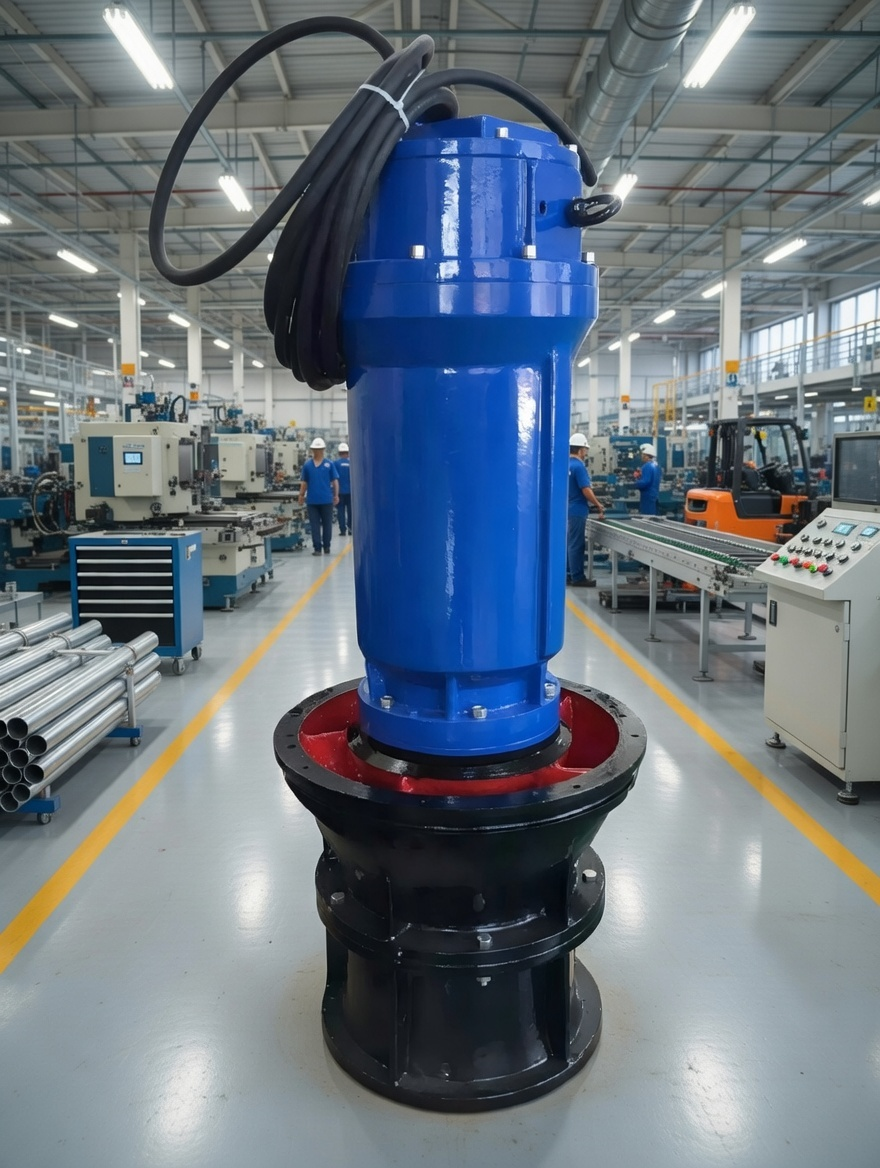

Вертикальные электродвигатели встречаются на насосных станциях, в вентиляционных установках, на буровых платформах и в химической промышленности. На первый взгляд конструкция не кажется сложной: вал расположен вертикально, подшипниковый узел практически такой же, как и у горизонтальной машины. Но именно здесь и скрывается один из самых частых источников проблем.
За годы работы с промышленными приводами — от компактных вентиляторных машин до крупных насосных агрегатов — я неоднократно сталкивался с ситуацией, когда хороший электродвигатель выходил из строя значительно раньше расчетного срока. И почти всегда причина оказывалась простой: подшипник установлен неправильно или выбран не тот тип.
В этой статье разберёмся спокойно и по делу: какие подшипники используют в вертикальных двигателях, почему обычный радиальный вариант не всегда подходит и как правильно установить подшипник, чтобы двигатель служил долго.
Почему вертикальный электродвигатель требует особого подшипника
Когда работает обычный горизонтальный трёхфазный асинхронный электродвигатель, основная нагрузка на подшипники — радиальная. Вал вращается, ротор опирается на два подшипника, и силы распределяются достаточно равномерно.
Но стоит поставить двигатель вертикально — картина меняется. Масса ротора начинает действовать вдоль оси. Фактически весь вес ротора давит на один из подшипников.
В небольших машинах эта нагрузка может быть десятки килограммов. В крупных насосных двигателях — сотни килограммов. Если использовать обычный глубокий шариковый подшипник, он со временем начинает перегреваться и изнашиваться.

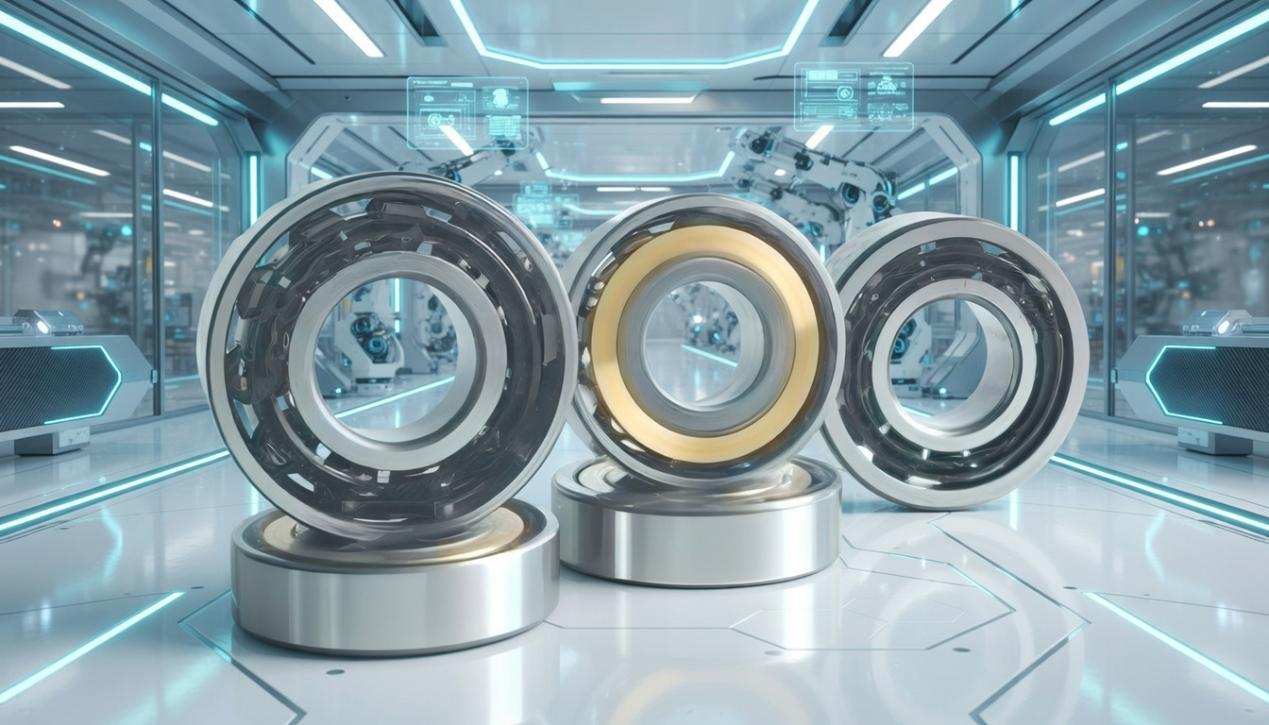

Поэтому инженеры применяют угловые контактные шариковые подшипники. Они способны одновременно воспринимать радиальную и осевую нагрузку. Иными словами, такой подшипник не только удерживает вал в центре, но и принимает на себя вес ротора.
Подобные решения широко используются не только в электродвигателях. Их можно встретить в шпинделях станков, газовых турбинах, центрифугах и редукторах. Там, где присутствует комбинация нагрузок, угловой контактный подшипник работает значительно стабильнее.
Какой тип подшипника ставят в вертикальный двигатель
Если открыть каталог подшипников, можно увидеть несколько распространённых серий:
- 7000C— угол контакта около 15°
- 7000AC— примерно 25°
- 7000B— около 40°
На практике всё довольно просто. Чем больше угол контакта, тем выше способность воспринимать осевую нагрузку. Но вместе с этим немного снижается допустимая скорость вращения.
Что происходит дальше?
Сначала появляется повышенный шум. Затем растёт температура подшипника. Через некоторое время начинается разрушение дорожек качения.
Иногда двигатель работает ещё несколько недель, а затем внезапно выходит из строя. И только при разборке становится ясно, что проблема возникла из-за неправильной установки.
Поэтому перед монтажом всегда проверяют направление восприятия осевой силы.
Проще говоря:
- если подшипник расположен сверху — он должен подвешиватьротор;
- если подшипник находится снизу — он должен поддерживатьего вес.
Особенности монтажа крышек подшипников
Есть ещё один момент, который часто упускают из виду — монтаж подшипниковой крышки.
Когда механик устанавливает крышку, он фактически прикладывает осевое усилие к наружному кольцу подшипника. Если направление этого усилия противоположно рабочей нагрузке, кольца подшипника могут разойтись.
Внешне это может выглядеть совершенно нормально. Но внутри подшипник уже повреждён.
Через некоторое время двигатель начинает вибрировать, повышается шум, а подшипник быстро выходит из строя.
Именно поэтому опытные специалисты проверяют не только тип подшипника, но и порядок сборки узла.
Если речь идёт о промышленном оборудовании — например, когда установлен взрывозащищённый электродвигатель на химическом предприятии — такие мелочи становятся критически важными. Любая остановка оборудования может привести к серьёзным потерям.
Подробные рекомендации по монтажу можно найти в разделе
взрывозащищённые электродвигатели
(внутренняя ссылка на техническую документацию).
Небольшой практический совет
За годы работы с промышленными приводами я заметил одну интересную вещь. Большинство проблем с подшипниками возникают не из-за качества деталей. Они появляются из-за мелких ошибок при сборке.
Иногда достаточно потратить лишние пять минут:
- проверить направление подшипника;
- убедиться в правильной установке крышек;
- убедиться, что ротор свободно вращается.
Эти простые действия способны продлить ресурс двигателя на годы.
Вертикальный электродвигатель — довольно надёжная машина. При правильной сборке и обслуживании он может работать десятилетиями. Но, как показывает практика, именно подшипниковый узел чаще всего определяет его реальный срок службы.
-
-
