Как высшие гармоники влияют на работу асинхронного электродвигателя

Электромеханическая природа момента

Подзаголовок: что реально вращает вал электродвигателя

Асинхронный электродвигатель, или, как его часто называют в технической среде, электромеханическая машина индукционного типа, создаёт вращающий момент за счёт взаимодействия магнитного поля в зазоре и токов ротора. В идеальной модели это поле выглядит как чистая синусоида. В реальной машине всё сложнее. Помимо основной волны в зазоре всегда присутствуют высшие гармоники — слабые, но настойчивые.

Почему высшие гармоники неизбежны

Подзаголовок: конструкция важнее теории

Гармоники появляются не потому, что кто-то ошибся в расчётах. Их формируют зубцы статора, пазы, распределение обмоток и неравномерное насыщение магнитной стали. Даже самый аккуратно выполненный электродвигатель несёт в себе этот эффект. Вопрос не в наличии гармоник, а в том, насколько они влияют на работу.

Дополнительный момент и его характер

Подзаголовок: когда поле начинает мешать самому себе

Высшие гармоники создают так называемый дополнительный момент. Он бывает асинхронным и синхронным. Асинхронный дополнительный момент может удерживать ротор на определённой скорости, создавая эффект «ползущего» разгона. Синхронный — более коварен: он способен сформировать мёртвую точку прямо в момент пуска, даже без нагрузки на вал.

Шахтная противоударная техника и пуск

Подзаголовок: почему именно здесь проблема заметнее

В шахтная противоударная электродвигатель условия запуска редко бывают лёгкими. Конвейеры, насосы, вентиляционные установки обладают инерцией, а напряжение сети не всегда стабильно. В такой среде влияние гармонических моментов проявляется быстрее и жёстче. Двигатель формально исправен, но пуск становится нестабильным.

Практика испытаний и реальные случаи

Подзаголовок: знакомая картина для сервисных инженеров

На испытательных стендах нередко наблюдается ситуация: из одной партии электродвигателей один экземпляр отказывается запускаться. Стоит провернуть ротор вручную — и двигатель выходит на режим. Для клиента это выглядит как загадка. Для инженера — типичный след синхронного дополнительного момента, наложившегося на основную характеристику.

Как гармоники искажают момент

Подзаголовок: неровная кривая вместо плавного роста

Если представить моментную характеристику графически, гармоники формируют локальные провалы. В этих точках двигатель теряет способность разгоняться. В лаборатории это видно сразу, а на объекте проявляется как задержка пуска или повышенный ток.

Методы снижения влияния гармоник

Подзаголовок: что производитель закладывает в конструкцию

Производители электродвигателей используют целый набор приёмов. Подбор сочетания пазов статора и ротора снижает вероятность синхронных моментов. Увеличение воздушного зазора ослабляет влияние гармоник за счёт перераспределения магнитной проводимости. Укороченный шаг обмотки уменьшает высшие составляющие поля.

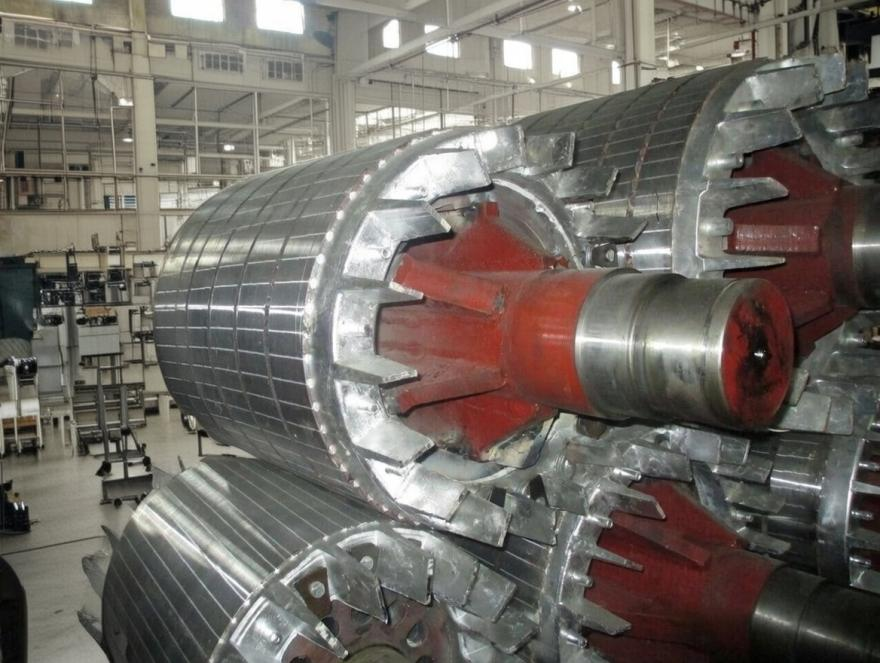

Скос пазов ротора

Подзаголовок: популярное решение с понятной ценой

Скос пазов ротора широко применяется в электродвигатель для тяжёлых условий эксплуатации. Он эффективно снижает синхронный дополнительный момент. Но здесь нет бесплатных решений: коэффициент мощности и максимальный момент слегка уменьшаются. В большинстве промышленных применений такой компромисс оправдан.

Воздушный зазор как инструмент регулировки

Подзаголовок: простой параметр, сложные последствия

Увеличенный зазор действительно помогает бороться с гармониками. Однако чрезмерное увеличение снижает КПД и ухудшает энергетические показатели. Опытные конструкторы редко используют этот метод изолированно — он работает только в комплексе с другими мерами.
