Чем опасны вибрационные силы в торцах обмотки статора
На производстве мощных электрических машин существует парадокс: большинство технологических операций давно стандартизированы. Схемы укладки проводников, способы фиксации лобовых частей, пайка выводов, пропитка изоляции — всё это подробно описано в технологических инструкциях. На заводах, выпускающих крупные электрические машины, такие документы нередко накапливались десятилетиями.
Тем не менее в реальной промышленной эксплуатации отказ обмотки статора всё ещё остаётся одной из наиболее частых причин аварий. И если внимательно рассматривать такие случаи, выясняется любопытная деталь: проблема редко связана только с проектом. Куда чаще она возникает из-за сочетания факторов — небольших технологических отклонений, особенностей нагрузки и электромагнитных процессов в торцевых частях обмотки.
Особенно остро эта тема проявляется в машинах большой мощности — там, где работает электродвигатель среднего или высокого напряжения, установленный на насосных станциях, компрессорных агрегатах или металлургических линиях. В таких условиях даже небольшие вибрации в лобовых частях обмотки способны постепенно разрушать изоляцию.
Иногда это происходит незаметно. Сначала появляются микроповреждения, затем локальные разряды, а спустя месяцы эксплуатации — межвитковое замыкание.
Можно ли этого избежать? В большинстве случаев — да. Но для этого нужно понимать, откуда берутся силы, воздействующие на торцы обмотки.
Трехфазный асинхронный электродвигатель
Как возникают вибрационные силы в лобовых частях обмотки
В любой электрической машине ток, проходящий по проводнику, взаимодействует с магнитным полем. Это базовый закон электромагнетизма. В упрощённом виде сила определяется выражением:
dF = I · dL · B
где ток проводника взаимодействует с магнитным потоком.
В обычном режиме работы трёхфазный асинхронный электродвигатель распределяет эти силы довольно равномерно. Но ситуация резко меняется в момент пуска.
Во время запуска, особенно если двигатель запускается под нагрузкой, через обмотку проходит ток, значительно превышающий номинальный. В момент пуска он может достигать 5–7 номиналов. Если же происходит блокировка ротора, ток становится ещё выше.
А теперь представьте, что происходит в торцевых частях обмотки. Проводники не находятся в пазах, они выступают наружу и образуют пространственную систему витков. Через них проходит большой ток, вокруг формируется сильное магнитное поле.
В этот момент появляются электродинамические силы, которые стремятся сдвинуть проводники. Причём они действуют с удвоенной частотой сети.
Каждый полупериод тока проводники слегка смещаются. При идеальной конструкции они жёстко закреплены и не двигаются. Но если фиксация недостаточно прочная — начинается микровибрация.
Инженеры иногда сравнивают этот процесс с раскачиванием мостовой конструкции ветром. Сначала движение едва заметно. Но при совпадении частот возникает резонанс.
Подобная ситуация особенно характерна для быстроходных машин, например когда используется электродвигатель 1500 об мин. Высокая скорость вращения, значительные электромагнитные силы и сложная геометрия обмотки создают условия для возникновения вибраций.
Взрывозащищенный электродвигатель
Почему прочность лобовой части особенно важна
Если двигатель установлен в обычном промышленном помещении, повреждение обмотки означает ремонт и остановку оборудования. Неприятно, но не критично.
Совсем другая ситуация возникает, когда используется взрывозащищенный электродвигатель. Такие машины работают на нефтеперерабатывающих заводах, в шахтах, на газовых компрессорных станциях.
Здесь требования к конструкции значительно жёстче.
Даже локальное повреждение изоляции может привести к дуговому разряду. А если рядом находится взрывоопасная смесь, последствия очевидны.
Поэтому для машин категории электродвигатель взрывозащищенный асинхронный инженеры уделяют особое внимание жёсткости конструкции лобовых частей.
Система крепления обычно включает:
- изоляционные опорные пластины
- металлические или немагнитные кольца
- стеклонитевые бандажи
- распорные прокладки
- стяжные шпильки
После сборки вся система пропитывается смолой и проходит термическую полимеризацию. В результате образуется единая жёсткая конструкция.
Но даже при таком подходе многое зависит от качества формования катушек. Если геометрия катушек нарушена и лобовая часть получилась овальной или смещённой, распределение сил изменяется.
И тогда вибрация может появиться даже в хорошо закреплённой системе.
Электродвигатель 1500
Какие проблемы возникают при слабой фиксации обмотки
Когда лобовая часть обмотки недостаточно закреплена, начинается цепочка неприятных событий.
Сначала проводники начинают тереться об изоляционные элементы. Затем постепенно изнашивается изоляция.
Через некоторое время могут появиться:
- разрушение пазовой изоляции
- выпадение изоляционных прокладок
- повреждение межфазных разделителей
- усталостный обрыв соединительных проводов
В отдельных случаях происходит пробой изоляции и короткое замыкание.
Проблема усугубляется тем, что торцевые зоны статора — это области с повышенным уровнем электрического поля. Здесь часто возникает коронный разряд, особенно в машинах высокого напряжения.
Кстати, такие процессы наблюдаются не только в крупных агрегатах. Даже сравнительно небольшой электродвигатель мощностью 0 5 квт, если он работает в сложных условиях — например, при частых пусках — может сталкиваться с подобными проблемами.
Разумеется, масштаб последствий будет разным. Но физика процесса остаётся той же.
Трехфазный асинхронный электродвигатель
Какие конструктивные решения помогают снизить вибрацию
За последние десятилетия инженеры предложили несколько эффективных способов повышения жёсткости лобовых частей обмотки.

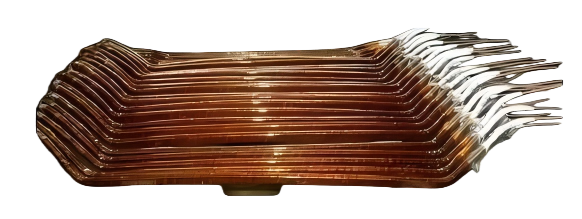

Один из них — установка кольцевых изоляционных зажимов в зоне выхода проводников из пазов. Такие элементы фиксируют проводники и предотвращают передачу деформации на кромку паза.
Ещё одно решение связано с технологией укладки катушек. В ряде конструкций катушки сначала устанавливают без основной изоляции в области носика. После укладки выполняют дополнительную изоляцию.
Зачем это делают?
Так удаётся перенести возможные деформации в зону носовой части катушки, а не в пазовую область. В результате прямолинейная часть проводника остаётся стабильной.
Дополнительно применяют новые типы изоляционных материалов. Например, композитные системы с фольгированными антикоронными слоями.
Такая структура одновременно повышает электрическую прочность и защищает обмотку от частичных разрядов.
Подробные примеры конструкций можно увидеть в разделе каталога
высоковольтные электродвигатели
(внутренняя ссылка на техническую страницу).
Электродвигатель промышленный
Почему проектирование торцов обмотки остаётся сложной задачей
Несмотря на многолетний опыт проектирования, инженеры до сих пор не могут точно предсказать поведение лобовых частей обмотки во всех режимах.
Теоретические расчёты магнитных полей и сил существуют. Но большинство из них выполняется для упрощённых моделей.
В реальной машине ситуация сложнее. На распределение сил влияет:
- форма катушек
- расположение фаз
- жесткость бандажей
- распределение магнитного поля
- особенности охлаждения
Поэтому в современных проектах всё чаще применяют экспериментальные методы. Например, измерение вибраций торцевых частей обмотки во время испытаний двигателя.
Такие исследования позволяют лучше понять динамику конструкции.
Электродвигатель 1500 об мин
Почему правильная конструкция обмотки продлевает срок службы
Практика эксплуатации показывает одну интересную закономерность. Когда лобовые части обмотки имеют правильную форму, жёстко закреплены и хорошо пропитаны изоляцией, двигатель способен работать десятилетиями.
Это относится и к тяжёлым промышленным машинам, и к относительно компактным моделям — будь то электродвигатель 1500 об мин для насосного агрегата или специализированный взрывозащищенный электродвигатель.
В конечном счёте ресурс электрической машины определяется не только качеством меди или стали.
Очень многое зависит от того, насколько грамотно сформирована и закреплена система обмоток.
Иногда именно небольшая деталь конструкции — дополнительная распорная прокладка или правильно рассчитанный бандаж — позволяет избежать серьёзной аварии.
Именно поэтому инженеры, работающие с крупными электрическими машинами, уделяют столько внимания seemingly «незаметным» элементам конструкции.
Потому что именно они часто решают судьбу всей машины.
-
-
