БАМ и Транссиб: электродвигатели на магистралях четверть 11 000 километров

Когда железная дорога длиннее, чем от Москвы до Нью-Йорка

Подзаголовок:БАМ и Транссиб как отдельный мир для электротехники

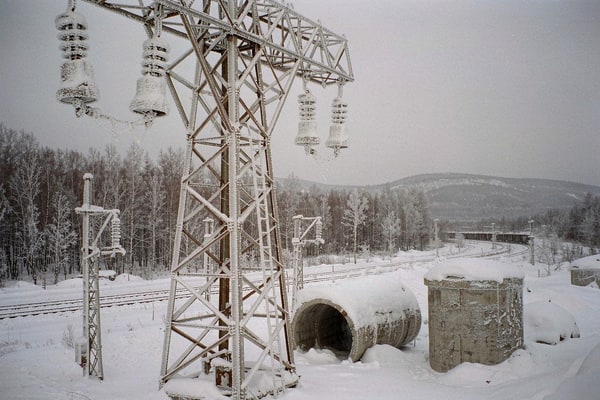

Байкало-Амурская магистраль (БАМ) и Транссибирская магистраль — это два пути, которые вместе протянулись на 11 000 километров. Москвы до Владивостока через весь континент. тяговых подстанций, около 14 000 километров контактной сети, около 9 500 стрелочных переводов с электроприводами, и более 60 сортировочных устройств.

Когда говорят «электродвигатель на железной дороге», обычно имеют в виду тяговый двигатель электровоза. Это правда, но только наполовину. Остальное — это двигатель естественный, потребности: приводы стрелок, вентиляторы охлаждения, тяговые трансформаторы, насосы масляных систем, компрессоры пневматических тормозов, приводы путевых машин, системы двигателей СЦБ (сигнализация, централизация и блокировка).

Особенность магистральных линий — это не объём, а состояние. (БАМ) проходит через Северобаймурск, где средняя январская температура -38°C, а абсолютный минимум достигал -56°C. оттаивает верхний слой на 1,5-2 метра, а зимой снова промерзает. Движители должны переносить сезонные подвижные грунты на 30-50 мм без отклонения от вибрации.

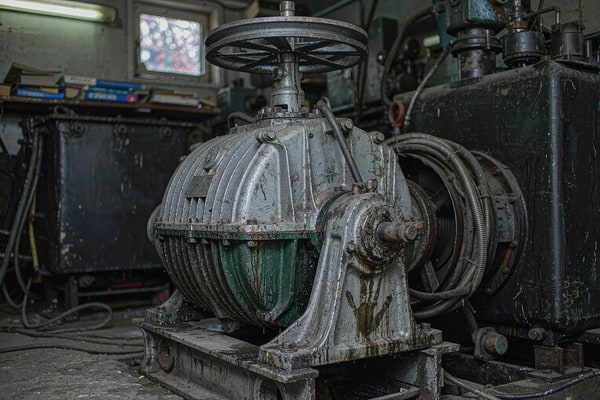

На одной из тяговых подстанций БАМ в районе Чары в январе 2026 года мы разбирали выключенный двигатель привода масляного выключателя. -41°С. За 12 лет эксплуатации подшипники проворачивались 4 раза, обмотка перематывалась 2 раза. История «неправильного выбора для тяжелого климата».

1,2 миллиона электродвигателей мощностью от 0,25 до 200 кВт. Из них 78% — общепромышленного исполнения и только 12% — специализированного для транспорта.

Типовая тяговая подстанция: какие двигатели нужны

Подзаголовок:Разбор по четырём ключевым узлам

Узел первый — вентиляторы охлаждения тяговых трансформаторов. 3 кВ стоит тяговый трансформатор мощностью 16-25 МВА, и его охлаждение происходит от 4-6 двигателей мощностью 7,5 кВт каждый, 1500 об/мин. Здесь важна не мощность, а 4 часа поднимается до 95°C, после чего срабатывает защита и отключается вся подстанция.

Тип двигателя: IE3, корпус из чугуна HT250, F-классизоляции, VPI-пропитка, балансировка G2.5. Подшипники — обязательно NSK или SKF с ДМБР-уплотнениями (двойными контактными). Стандартные 2RS-уплотнения не выдерживают низких температур: при -40°С резина становится жёсткой и пропускает соблюдение требований. 2025–2026 гг. DMBR: 2RS DMBR: 2025–2026 гг. Ушли все жалобы на «гудящие» подшипники в первые полгода после установки.

Узел второй — насосы масляной системы. масло горячее (75-85°C) и требует минимальной вибрации. 4-5,5 кВт, 1500 об/мин, с предварительной конструкцией вала (увеличенный диаметр на 15-20% для снижения крутящего момента при уплотнении), с FKM-манжетой (а не NBR, которая при +85°C размягчается).

Узел третий — приводы разъединителей и заземлителей. включается на 3-8 секунд, один-два раза в сутки. включений. Техническая прочность не ниже R2, подшипники с увеличенным зазором C3 (компенсация -50°C без трещин.

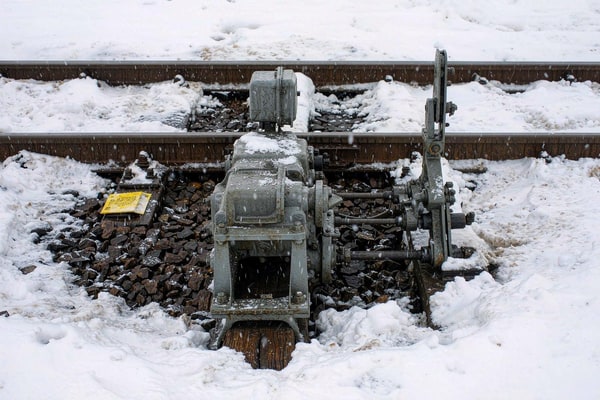

Узелчетвёртый — двигатель системы СЦБ. Это самая массовая категория: приводы стрелок (по 1 двигателю на каждый стрелочный перевод), приводы переездной сигнализации, приводы семафоров. (15 минут в час). стрелка.

Наиболее массовый тип двигателя от сети РЖД — двигатель стрелочного привода СП-6М. Их установили около 9 500 штук, а годовой объем замены — 320-380 единиц.

Случай из Чары: что мы нашли под снегом

Подзаголовок:Как один неправильный выбор двигателя создал шесть лет проблем

Подстанция «Чара» — это точка на карте БАМ между Северобайкальским и Тиндинской, в 1 800 километрах восточнее Иркутска. 56°54’ с.ш., 118°22’ в.д. Здесь, в январе 2026 года, температура опустилась до -48°C. нуждах — это оригинальный двигатель 1980-х годов выпуска. Они отработали 44 года, что в 4-5 раз превысили нормативный срок, и продолжают работать.

В ноябре 2018 года на подстанции заменили группу вентиляторов трансформатора охлаждения на новые — ожидаемые «современные», IE3, с «европейскими сертификатами». В реальности — катастрофа. алюминиевого сплава (не чугуна, как оригинального) и без антиконденсатного обогрева.

2020 Первая зима — два отказа от четырех направлений. В 2024 году четыре двигателя потребовали 9 капитальных -40°C, их «гнёт»: корпус сжимается, подшипниковые щиты перекашиваются, а ротор касается статора».

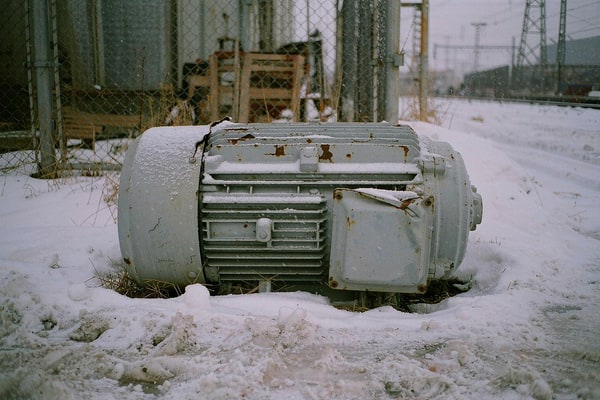

Когда мы в январе 2026 года разобрались, нашли под слоем снежного наста корпус одного из двигателей с трещиной по всему миру. Производительность при -45°C становится хрупкой, как стекло. Любой удар — трещина. Чугун HT250 при этой температуре сохраняет пластичность, и поэтому 40-летние двигатели продолжают работать, а «современные» алюминиевые — нет.

Вывод, который мы сделали: для магистральных условий нужно использовать только чугунные корпуса и никаких алюминиевых. Замена ДМБР-подшипников и антиконденсатным обогревом заняла 6 недель и обошлась заказчику в 480 000 рублей. аварийных остановок.

Что важно для будущей магистральной электрификации

Подзаголовок:Прогноз до 2032 года

В 2026-2032 годах ОАО «РЖД» запланировало электрификацию 3 800 километров нового участка, в основном на Восточном полигоне (БАМ и Транссиб). Это 220–240 новых тяговых подстанций, а на каждую — 40–60 электродвигателей чистой нужды. двигатели за тот же период).

Основной спрос — на три категории. Здесь нужно массовое производство, а фавориты — российские заводы (ВЭМ-Привод, Русэлпром, Уралэлектро). конкурентоспособные турецкие и китайские поставщики при сертификации глобального пакета. Третья: взрывозащищённые двигатели Ex d IIB T4 для нефтеналивных эстакад и складов ГСМ — здесь фавориты китайских производителей в наличии Ex-сертификация EAC.

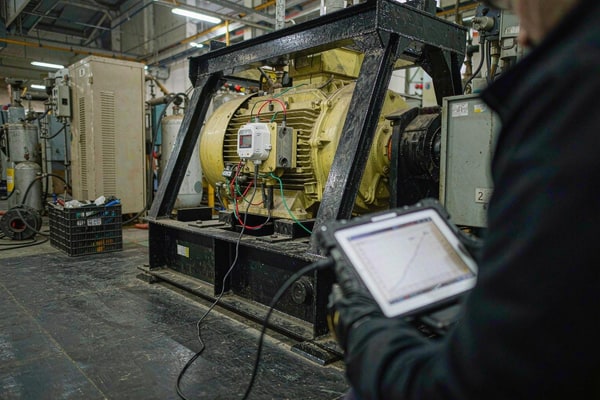

Ключевое изменение последних двух лет — требование к двигателям со встроенными IoT-датчиками. РЖД начало внедрить систему предиктивной диагностики, где каждый двигатель передает данные о вибрации, температуре, токе и пробном сбое. Результат — Siemens Comprehensive Motor Analytics, приводы + датчики ABB Acs580 и российская разработка «Инфертор».

Прогноз на 2030-е 25-35%. Мы работаем с китайским заводом Jialin над созданием двигателя со встроенным датчиком вибрации и температуры, и к концу 2026 года рекомендуем получить прототип.

Но главный вывод, который я делаю за 15 лет работы с магистральными: не бывает «дешёвого» двигателя для железных дорог. и он обойдется в 1,5-2 раза дороже общепромышленного. потом проезжает в 6-10 раз дороже, чем аварийные ремонты, простоев, и — главное — риск для безопасности движения.

Восток-РТИ Исследования, в 2026 рублей. электрификация Восточного полигона.

=========================================================

БАМ и Сибирские железные дороги: Электродвигатели на 11 тысячах километров железных дорог

Раздел 1. Когда железная дорога длиннее Москвы до Нью-Йорка

Общая протяженность Байкало-Амурской магистрали (БАМ) и Сибирской железной дороги составляет 11 тысяч километров. От Ташета через Северный Байкал до советского порта, от Москвы через Европу и Азию до Владивостока. На линии имеется около 3800 тяговых подстанций, около 14 тысяч километров контактной сети, около 9500 комплектов стрелочных переводов с двигателями, более 60 сортировочных станций. Практически в каждом узле есть мотор.

Когда говорят о «железнодорожных двигателях», обычно имеют в виду тяговые двигатели электровозов. Это только половина правды – тяговый двигатель составляет 1-2% агрегата. Остальное — заводские электродвигатели: приводы стрелочных переводов, вентиляторы охлаждения тяговых трансформаторов, насосы маслосистемы, пневмокомпрессоры тормозов, механические приводы дорожного покрытия, двигатели системы сигнальной централизованной блокировки (СЦБ).

Характеристики магистральных линий заключаются не в количестве, а в условиях работы. Линия БАМ Тешет-Советский порт проходит через Северный Байкал. Средняя температура января составляет -38°С, крайний минимум – -56°С. Участок Могоча-Сковородино находится в зоне вечной мерзлоты – поверхностный слой летом протаивает 1,5-2 метра, а зимой перемерзает. Это означает, что фундамент двигателя должен выдерживать сезонное смещение фундамента на 30-50 мм без чрезмерной вибрации.

В январе 2026 года мы демонтировали вышедший из строя электродвигатель привода масловыключателя на тяговой подстанции на участке БАМа Чара. Комнатная температура на момент аварии составляла -41°C. Двигатель обычный АИР IP54 без противоконденсатного подогрева. За 12 лет внутреннее кольцо подшипника 4 раза повреждалось и 2 раза перематывалась обмотка. Это типичный пример «неправильного выбора в суровом климате».

Раздел 2 Типовая тяговая подстанция: какие двигатели нужны

Узел 1 – Вентилятор охлаждения тягового трансформатора. Подстанция постоянного тока 3 кВ оснащена тяговым трансформатором мощностью 16–25 МВА и 4–6 двигателями охлаждения мощностью 7,5 кВт, 1500 об/мин. Электроэнергия здесь ненадежна: трансформатор работает круглосуточно, а температура масла через 4 часа после отказа вентилятора поднимается до 95°C, что приводит к срабатыванию защиты и отключению всей станции.

Тип двигателя: IE3, чугунный корпус HT250, класс F, пропитка VPI, динамический баланс G2,5. Подшипники должны быть NSK или SKF, оснащенные уплотнениями DMBR (двойной контакт). Стандарт 2RS не терпит низких температур – резина затвердевает и впитывает влагу при -40°С. В сезоне 2025-2026 годов 2РС была заменена на ДМБР на трёх подстанциях восточного участка РЖД: за полгода после установки исчезли все жалобы на «гудение» подшипников.

Узел 2 — Насос масляной системы. Оснащен двигателем и масляным насосом, перекачивающим горячее масло при температуре 75–85°C, требующим минимальной вибрации. Типичное исполнение — асинхронный двигатель мощностью 4–5,5 кВт, 1500 об/мин, специальная конструкция вала (диаметр увеличен на 15–20 % для уменьшения момента уплотнения), уплотнение из FKM (не NBR — размягчается при +85°C).

Узел третий – привод разъединителя и заземляющего рубильника. Кратковременные условия работы: Двигатель работает 3-8 секунд 1-2 раза в день. Но общее количество составляет 7000-14000 раз за 20 лет. Ключевое здесь не тепловое, а механическое: механическая прочность ротора не ниже R2, зазор С3 увеличивает подшипник (для компенсации теплового расширения), корпус -50°С виброустойчив и устойчив к растрескиванию.

Узел четвертый – двигатель системы СЦБ. Это самая большая категория: привод стрелочного перевода (один переключатель на группу), привод перекрестного сигнала и привод сигнального света. Включающий двигатель – 0,55-1,5кВт 1000об/мин асинхронный, система работы S3 (15 минут в час). Особенности: Самое короткое время действия 0,8-1,2 секунды. Это связано с безопасностью вождения.

Раздел 3 Дело Чары: Что нашли под снегом

Подстанция «Чара» — точка на карте БАМа, между Северным Байкалом и Тиндой, в 1800 км восточнее Иркутска. Координаты: 56°54’ северной широты и 118°22’ восточной долготы. В январе 2026 года температура здесь опустилась до -48°C. Подстанция была построена в 1981 году, а большая часть электродвигателей, используемых на заводе, была установлена ​​в 1980-х годах. Они проработали 44 года – в 4–5 раз дольше стандартной продолжительности жизни – и работают до сих пор.

Но в 2018 году комплект двигателей вентилятора охлаждения трансформатора был заменен на новый – так называемый «современный» IE3 с «европейским сертификатом». На бумаге это апгрейд, а на деле катастрофа. У мотора обычное уплотнение 2RS, корпус из алюминиевого сплава (не оригинальный чугун), нет противоконденсатного подогрева.

Первая зима – вышли из строя 2 мотора из 4х. Подшипники замерзли и застряли. В 2020 году вышли из строя еще три энергоблока. До 2024 года оставшиеся 4 энергоблока пройдут 9 капитальных ремонтов. Энергетик электростанции выразился очень прямо: «Мягкометаллические двигатели сминаются при -40°С — корпус сжимается, торцевая крышка подшипника перекашивается, ротор трется о статор».

В январе 2026 года мы поехали его разбирать, и под слоем снега треснул весь шов корпуса мотора. Алюминиевый сплав АД31 при температуре -45°С хрупок, как стекло. Любое воздействие – треск. Чугун ХТ250 сохраняет свою пластичность при этой температуре, поэтому мотор 40-летней давности еще работает, а «современный» алюминиевый сплав — нет.

Вывод: В магистральных условиях можно использовать только чугунные корпуса, а алюминиевый сплав однозначно не подходит. Двигатели общего назначения с корпусами из алюминиевых сплавов использовать можно, а БАМ-Сибирская магистраль – нельзя. Замена 4-х чугунных + ДМБР + антиконденсатных двигателей заняла 6 недель и обошлась в 480 000 руб. Но это цена прекращения шестилетнего цикла аварий.

Секция 4. Будущее магистральной электрификации

В 2026–2032 годах РЖД планирует заново электрифицировать 3800 километров, преимущественно на востоке (БАМ и Сибирские железные дороги). То есть 220-240 новых тяговых подстанций, каждая с 40-60 заводскими электродвигателями. Объем рынка через 6 лет составит 9 000-14 000 единиц. Без учета реконструкции существующих подстанций (12 000-15 000 единиц за тот же период).

Существует три основные категории потребностей. Первый: выключатель 0,75-5,5кВт и двигатель СЦБ. Для массового производства здесь предпочтительны российские заводы («ВЭМ-Привод», «Русэлпром», «Уралэлектро»). Второй: вентилятор мощностью 7,5–22 кВт и двигатель масляного насоса. Турция и Китай конкурентоспособны благодаря полным пакетам сертификации. Третье: взрывозащищенные двигатели Ex d IIB T4 для нефтеналивных стояков и нефтебаз — китайские заводы здесь являются первым выбором, если они имеют сертификат EAC Ex.

Ключевым изменением за последние два года стало требование интеграции сенсорных двигателей IoT. РЖД приступили к внедрению превентивной диагностики подстанций. Каждый двигатель передает данные о вибрации, температуре, токе и пробое изоляции. Их сейчас на рынке много — Siemens Comprehensive Motor Analytics, приводы + датчики ABB Acs580 и российский «Инфертор».

Прогноз на 2030-е годы: доля комплексной диагностики двигателей на сети РЖД достигнет 25-35%. Это означает, что поставщики, не использующие эту технологию, отстраняются от участия в тендерах. Мы сотрудничаем с китайской компанией Jialing для разработки двигателя со встроенным вибрационным датчиком температуры и получим прототип к концу 2026 года.

Самый большой вывод из 15-летнего опыта работы с магистральными двигателями: на железных дорогах не бывает «дешевых» двигателей. Есть модели, подобранные по условиям работы – в 1,5-2 раза дороже универсальной модели. Неправильный выбор – 6-10-кратное увеличение потерь из-за простоев на техническое обслуживание плюс риски для безопасности вождения.
