Высоковольтный электродвигатель на 6 кВ: шесть причин выхода из строя и как их предотвратить
2026-05-06
В практике эксплуатации электротехнического оборудования высоковольтный электродвигатель занимает особое место. Это не просто крупная машина — это узел, отказ которого означает останов всей технологической цепочки: насосной станции, компрессорного цеха, вентиляционного тоннеля. Стоимость простоя в нефтехимии или горнодобыче нередко превышает стоимость самого двигателя за несколько часов. Именно поэтому анализ причин неисправностей и их профилактика — не теория, а ежедневная практика.
На основе сервисной статистики по высоковольтным асинхронным электродвигателям 6 кВ и 10 кВ, эксплуатируемым на объектах России и стран СНГ, можно выделить шесть наиболее распространённых причин выхода из строя. Разберём каждую.
Причина № 1. Повреждение обмотки статора: перегрев изоляции
Podz: первая причина — и самая частая
Повреждение изоляции статорной обмотки составляет, по различным оценкам, 35–50 % всех отказов высоковольтных электродвигателей. Главный механизм — термическое старение. Изоляция класса F допускает длительную температуру 155 °C; превышение на каждые 10 °C вдвое сокращает её расчётный ресурс.
Причины перегрева бывают разными: систематическая перегрузка привода, засорение охлаждающих каналов, снижение напряжения сети (при U = 0,9Uн токи в обмотке растут). Частый провоцирующий фактор — частые пуски тяжёлых нагрузок без выдержки времени: каждый пуск нагружает обмотку токами, в 5–7 раз превышающими номинал.
Профилактика: установить термодатчики (PT100 или термисторы) непосредственно в пазах статора, связать их с защитным реле. Контролировать температуру охлаждающего воздуха на входе. Не допускать более двух-трёх пусков в час без консультации с изготовителем.
Причина № 2. Подшипниковые токи и электрокоррозия
Podz: невидимый враг высоковольтного привода

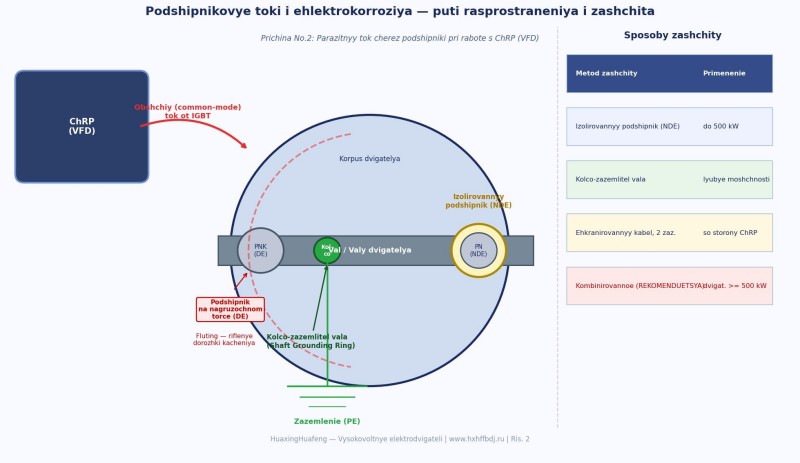

Там, где высоковольтный электродвигатель работает в паре с частотно-регулируемым приводом, возникает специфическая проблема: высокочастотные переключения IGBT-транзисторов создают паразитные ёмкостные токи, которые замыкаются через вал и подшипники на корпус.
Результат — точечное выжигание дорожек качения: так называемое рифление (fluting). Подшипник не шумит сразу — повреждение развивается медленно, от нескольких месяцев до двух лет. Потом вибрация нарастает, подшипник разрушается, нередко повреждая крышки и вал.
Решения: применять изолированные подшипники (со стороны не-нагрузочного торца), устанавливать кольца-заземлители вала (shaft grounding rings), использовать экранированные кабели с корректным заземлением по обоим концам. При мощности свыше 500 кВт эти меры должны быть предусмотрены уже при проектировании привода.
Причина № 3. Увлажнение и загрязнение изоляции обмоток
Podz: длительный простой — скрытая угроза
Асинхронный высоковольтный двигатель, простоявший несколько месяцев на складе или в холодном машинном зале, может иметь сопротивление изоляции ниже 1 МОм. По требованиям нормативов ПТЭУЭ и ПУЭ такой двигатель нельзя включать без предварительной сушки.
Механизм прост: в паузах охлаждённый корпус конденсирует влагу, которая проникает в поры эмалевой изоляции. Однократное включение влажного двигателя под 6 кВ способно вызвать пробой — с выжиганием лобовых частей обмотки и оплавлением сердечника.
Профилактика: при длительном хранении включать встроенные нагреватели «антиконденсат» (мощностью 50–200 Вт в зависимости от типоразмера). Перед каждым пуском после простоя более 3 суток измерять сопротивление изоляции мегаомметром на 2 500 В. Норма для нового двигателя 6 кВ — не ниже 100 МОм; для эксплуатируемого — не ниже 1 МОм на 1 кВ рабочего напряжения.
Причина № 4. Дисбаланс и повышенная вибрация
Podz: механика убивает электрику медленно, но верно
Высоковольтный электродвигатель редко отказывает «электрически», если за ним следить. Чаще начало конца — механическое: вибрация сверх допустимых пределов ГОСТ 28330. Причины: динамический дисбаланс ротора после ремонта, износ муфты, расцентровка с насосом или компрессором.
Хроническая вибрация постепенно разрушает лобовые части обмотки — они трутся о распорки и между собой, изоляция истирается. Параллельно ускоряется износ подшипников: при вибрации 7–10 мм/с их ресурс сокращается в 3–5 раз.
Решение: не реже одного раза в квартал измерять вибрацию вибропером в трёх плоскостях. При показаниях свыше 4,5 мм/с (класс II по ИСО 10816) провести балансировку ротора и проверку центровки.
Причина № 5. Отклонения напряжения и несимметрия фаз
Podz: когда сеть плохая — страдает двигатель
В промышленных сетях 6 кВ несимметрия напряжений — нередкое явление. При несимметрии 2 % токи в фазах возрастают на 6–10 %, при 3 % — на 15–20 %. Перегрев обмоток ускоряется, ресурс сокращается.
Дополнительный фактор — частые коммутационные перенапряжения в кабельных сетях 6–10 кВ. Каждое включение или отключение соседнего потребителя генерирует импульс, амплитуда которого может в 2–3 раза превышать рабочее напряжение. Для обмоток с пониженным уровнем изоляции (из-за старения или увлажнения) такой импульс провоцирует частичные разряды.
Рекомендации: установить анализатор качества электроэнергии перед ответственными электродвигателями; при несимметрии выше 2 % принять меры на уровне питающей подстанции. Для защиты от перенапряжений предусмотреть RC-фильтры или варисторные разрядники на клеммной коробке.
Причина № 6. Ошибки при монтаже и техническом обслуживании
Podz: последняя в списке — но не по частоте на практике
Значительная часть досрочных отказов высоковольтных электродвигателей связана не с конструктивными недостатками, а с ошибками при монтаже и ТО. Наиболее распространённые: неправильная посадка подшипников (запрессовка ударами по наружной обойме), чрезмерная или недостаточная закладка смазки, несоответствие муфтового соединения (жёсткая муфта при несоосности свыше 0,05 мм).
Ещё один источник проблем — замена подшипников без соблюдения допусков посадки: подшипник с зазором G6/H6 вместо K6/M6 будет вращаться в гнезде, истирая корпус. Для вертикальных высоковольтных двигателей критична правильная установка упорного подшипника — его перекос вызывает быстрый нагрев и разрушение.
Профилактика: вести журнал ТО с фиксацией даты замены подшипников, марки и количества смазки, значений осевого и радиального люфта. Обслуживающий персонал должен пройти обучение по требованиям завода-изготовителя. Не применять заменители подшипников неизвестного происхождения — поддельные подшипники составляют заметную долю рынка.
Итоговая таблица: причины, признаки и меры
Podz: краткий справочник для эксплуатационного персонала
- Перегрев обмотки статора: симптом — повышенная T корпуса, запах горелого; мера — термодатчики PT100, контроль числа пусков.
2. Подшипниковые токи: симптом — нарастающий шум, рифление дорожек качения; мера — изолированные подшипники, заземлители вала.
3. Увлажнение изоляции: симптом — R изол. < 1 МОм/кВ; мера — нагреватели антиконденсат, мегаомметрия перед пуском.
4. Дисбаланс и вибрация: симптом — V > 4,5 мм/с, нагрев подшипников; мера — балансировка ротора, центровка с механизмом.
5. Несимметрия фаз: симптом — токи фаз различаются более чем на 10 %; мера — анализатор КЭ, RC-фильтры.
6. Ошибки монтажа: симптом — ранний отказ подшипника, перегрев сразу после пуска; мера — журнал ТО, обучение персонала, оригинальные запчасти.
Более подробно о выборе высоковольтного электродвигателя для конкретной отрасли можно прочитать в соответствующем разделе нашего сайта. Если на вашем объекте применяются взрывозащищённые электродвигатели, ознакомьтесь также с разделом взрывозащищённых машин серии ExdIIBT4.
Продукция Huaxing Huafeng для рынков 6 кВ и 10 кВ
Podz: чем мы можем помочь

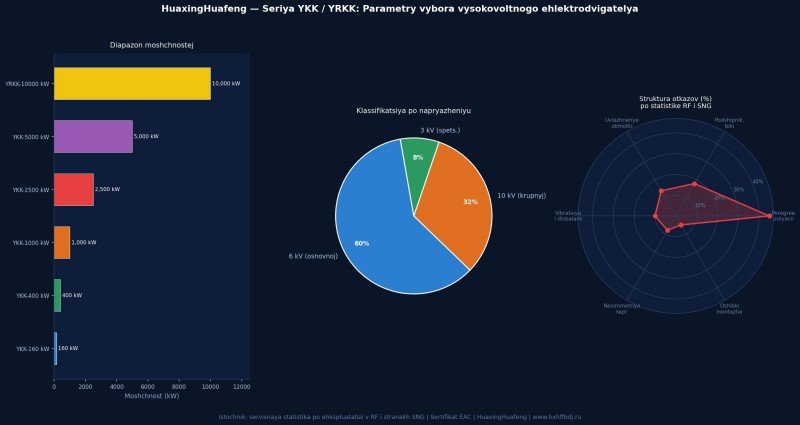

Компания «Хуасин Хуафэн» производит высоковольтные асинхронные электродвигатели серий YKK, YRKK мощностью 160–10 000 кВт на напряжение 6 кВ и 10 кВ. Продукция сертифицирована по требованиям EAC, поставляется с полным комплектом документации на русском языке и адаптирована к климатическим условиям эксплуатации в России и СНГ (исполнения У1, ХЛ1).
