Kak zapustit asinkhronnyj ehlektrodvigatel: pryamoj zapusk, zvezda-treugolnik, softStarter ili ChRP?
2026-05-20
Vybor sposoba zapuska asinkhronnego ehlektrodvigatelya — odin iz pervykh inzhenernykh voprosov pri proektirovanii privoda. Oshibka na ehtom ehtape pryamo vliyaet na resurs dvigatelya, kachestvo ehlektrosnabzheniya i ehnergopotreblenie vsego uzla. V etoj state my razberEM chetyire osnovnykh metoda zapuska: pryamoj, zvezda-treugolnik, softStarter (ustrojstvo plavnogo puska, UPP) i chastotno-reguliruemyj privod (ChRP). Dlya kazhdogo — usloviya primeneniya, preimushchestva, nedostatki i primery.
I. Pryamoj zapusk (DOL — Direct-On-Line)
Podz: prostota i moshchnost' — kogda eto opravdano

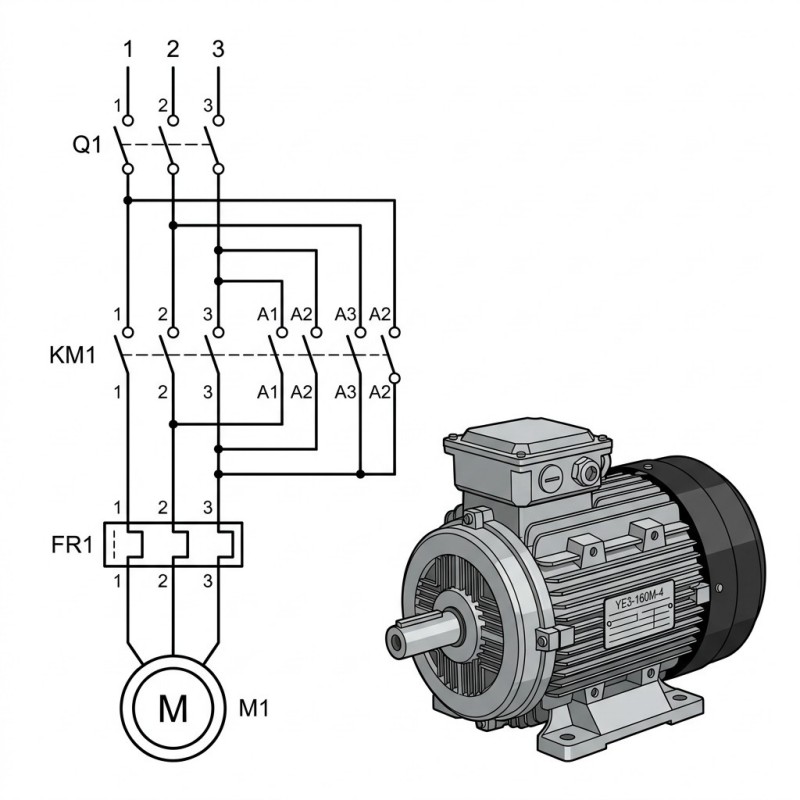

Pryamoj zapusk predpolagaet pryamoe podklyuchenie obvotki statora k seti 380/660 V (6/10 kV dlya vysokovoltnykh). V moment vklyucheniya puskovoj tok sostavlyaet 5-7 Inom, puskovoj moment — 1.5-2.5 Mnom. Vremya razgona — ot doli sekundy (nasos bez nagruzki) do neskol'kikh sekund (melnichnyj privod s masshej).
Dostoinstvo: minimalnaya stoimost' skhemy (kontaktor + teplovoe rele + avtomat). Nedostatok: sil'nyj brosok toka nagruzhayut transformator i kabel, vozmozhnyy provotsirovaniye srAbatyvAniya zashhity drugikh potrebitelej na odnoj shinE. Mekhanicheskij udar na mufte i val dvigatelya pri zapuske sokrashchayet srok sluzhby pod'emnykh i kompressornykh privodov.
Kogda pryamoj zapusk opravdan: dvigatel maloj i srednej moshchnosti (do 15-22 kVt na seti 380 V, do 75-110 kVt na seti 6 kV pri nalichii tolerantnogo transformatora), zapusk bez momenta soprotivleniya (propeller, ventilyator s otkrytymi lopastyami), redkie zapuski (ne chashche 3-4 raz v sutki).
II. Zapusk zvezda-treugolnik (Y/D — Star-Delta)
Podz: klassicheskaya skhema dlya dvigatelej 15-90 kVt
Metod zvezda-treugolnik (Y/D) snizhayet puskovoj tok primerno v tri raza po sravneniyu s pryamym zapuskom: pri vklyuchenii obmotek v zvezdu napryazhenie na kazhdom zapletnenii v 1.73 raza nizhe, chem v treugolnike, a tok sootvetstvenno ponizhayetsya v 3 raza. Odnovremenno puskovoj moment takzhe snijaetsya v 3 raza.

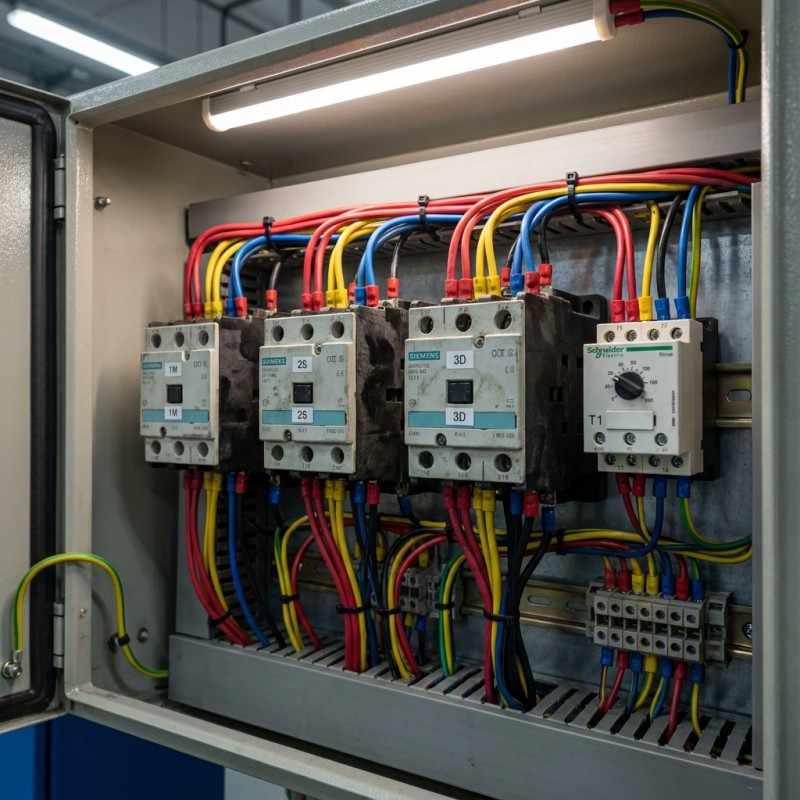

Skhema: tri kontaktora (osnovnoj, zvezda, treugolnik) + tajmer pereklyucheniya. Logika: na zapuske obvotki zamykayutsya v zvezdu na 3-8 sekund, zatem perekhodyat v treugolnik. V moment pereklyucheniya voznikaet kratkij povtornyj brosok toka (50-80% Ipuska.pryamogo) — eto klassicheskaya problema metoda.
Gde primenyaetsya: nasosy, ventilyatory, kompressory 15-90 kVt, gde nagruzka na valu mala v nachale razgona. Ne podkhodit dlya lesopilnykh i mel'nichnykh privodov s bolshim momentom soprotivleniya pri pryamom zapuske — v ehtom sluchae dvigatel mozhet ostanovit'sya v moment pereklyucheniya zvezda->treugolnik, i skhema dast tret'ij brosok toka.
III. Ustrojstvo plavnogo puska (Soft Starter / UPP)
Podz: tyristory vmesto zhestkogo pereklyucheniya

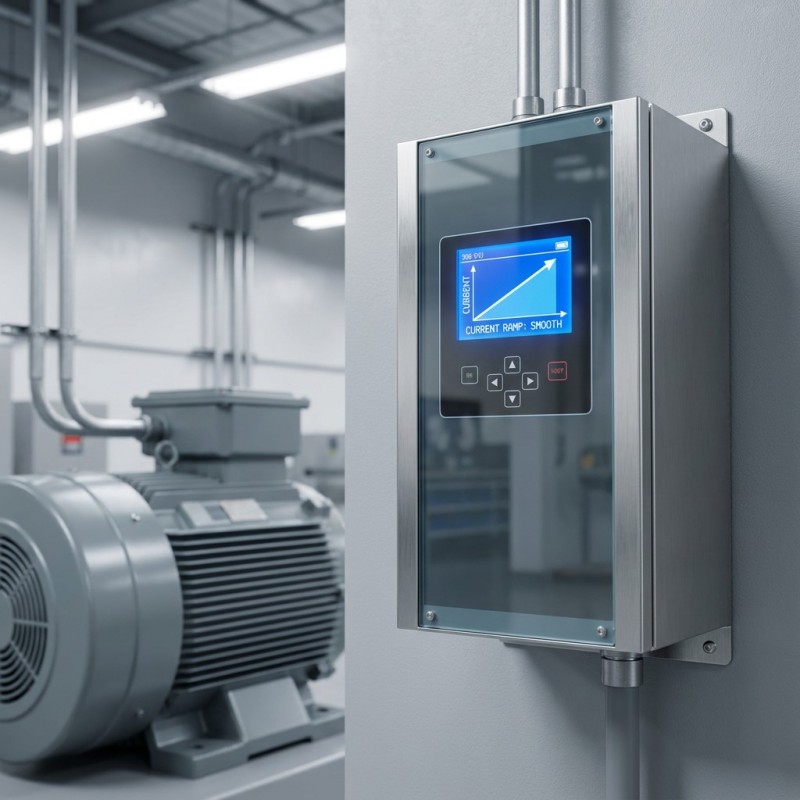

Ustrojstvo plavnogo puska reguliruet napryazhenie na dvigatelyeh s pomoshchyu par vstrechnykh tiristorov v kazhdoj faze. V nachale zapuska napryazhenie postupayet na dvigatel' pri minimalnom ugol otkrytiya tiristorov, zatem postepennO narastayet do nominalA. Rezul'tat: tok zapuska ogranichivayetsya do 2.5-4 Inom (vmesto 5-7 Inom pri DOL), mekhanicheskij udar ustranyon, razgon plavnyj.
UPP nE reguliruyet chastotu — eto ne ChRP. Posle razgona tiristory obychno shuntiruutsya bypass-kontaktorom, dvigatel' rabotayet napryamuyu ot seti s polnym KPD. Nedostatok: ne obespechivayetsya regulirovanie skorosti, nET vozmojnosti razgorki po chastote.
Oblast' primeneniya: kompressory, nasosy, konvejernyye privody 15-500 kVt, gde trebuyetsya ogranicheniye puskovogo toka i plavnyj razgon, no regulirovaniye skorosti vo vremya raboty ne nuzhno. Stoimost' UPP nizhe ChRP primerno v 1.5-2.5 raza pri odnoj i toj zhe moshchnosti.
IV. Chastotno-reguliruemyj privod (ChRP / VFD)
Podz: polnyj kontrol' nad ehlektroprivodom
ChRP preobrazuyet peremennoe napryazhenie seti v postoyannoye, a zatem formiruyet novoe peremennoe s reguliruemoj chastotoj i amplitudoj (metod ShIM). Eto pozvolyayet: zadavat' lyubuyu skorost' v diapazone 5-100% nominalnoj, realizovat' momente zapusk s nulevoj skorosti, vesti energeticheskuyu rekuperaciyu pri tormozhenii (v modeli s aktivnym vypryamitelem).
Puskovoj tok pri zapuske cherez ChRP ne prevyshayet 1.0-1.5 Inom. Razgon proiskhOdit po zadannoj rampe ot 0 do 50 Hz za vybrannoye vremya (obychno 5-60 s). Dlya nasosov i ventilyatorov rabota cherez ChRP pri 80% skorosti dayet ekonomiyu ehlektroenergii do 50% soglasno zakonu kubicheskoj zavisimosti moshchnosti ot chastoty vrashcheniya.
Nedostatok: ChRP dorozhe UPP i kontaktornykh skhem. Generiruyutsya garmoniki v seti, kotoryye mogut narushat' rabotu sredstv izmerniya i zashchity. Trebuyutsya seteVye filtry (LCL ili reaktory). Podshipnikovyye toki (omicheskiye puti razgryazki) trebuyut izoliruyushchikh podshipnikov i kolec-zazemlitelej vala (sm. stati o podshipnikovykh tokakh).
V. Sravnitel'naya tablitsa: kakoy sposob vybrat'
Podz: bystraya shpargalka dlya proektirovshchika i tekhnologa
Pryamoy zapusk (DOL):
Moshchnost': do 22 kVt (380V) / do 110 kVt (6kV).
Puskovoj tok: 5-7 Inom. Regulirovanie skorosti: net.
Primenenie: nasosy, ventilyatory, kompressory s malym Msopr.
Stoimost' skhemy: minimal'naya.
Zvezda-Treugolnik (Y/D):
Moshchnost': 15-90 kVt.
Puskovoj tok: 1.7-2.3 Inom (no brosok pri pereklyuchenii).
Regulirovanie skorosti: net.
Primenenie: nasosy, ventilyatory s legkim zapuskom.
Stoimost' skhemy: nizkaya (tri kontaktora + tajmer).
Soft Starter (UPP):
Moshchnost': 15-500 kVt.
Puskovoj tok: 2.5-4 Inom, plavnyj razgon.
Regulirovanie skorosti: net (tol'ko pri zapuske/ostanove).
Primenenie: kompressory, konvejery, nasosy.
Stoimost' skhemy: srednyaya.
ChRP (VFD):
Moshchnost': 0.75-10 000 kVt.
Puskovoj tok: 1.0-1.5 Inom.
Regulirovanie skorosti: polnoye (0-100% + sverkhskorost').
Primenenie: nasosy, ventilyatory, kompressory, pod'emnye mashiny.
Stoimost' skhemy: naibolee vysokaya, no ehnergosberegayushchaya.
VI. Rekomendatsii HuaxingHuafeng pri vybore sposoba zapuska
Podz: tekhnicheskaya podderzhka s uchyotom uslovij RF i SNG
Spetsialisty HuaxingHuafeng proektiruut privody dlya rynkov Rossii, Kazakhstana, Belarusi i Uzbekistana uzhe bolee 10 let. Nashi rekomendatsii:
- Dlya nasosov i ventilyatorov do 30 kVt (pryamoy zapusk, redkij): DOL + tепlovое rele klassa 10 po IEC 60947-4-1.
2. Dlya nasosov 30-90 kVt s razogrevom > 2 raz v chas: UPP (snijayet nagruzku na transformator, prodlёvayet resurs kabela).
3. Dlya nasosov i ventilyatorov > 45 kVt s peremennoj nagruzkoj: ChRP — ekonomiya ehnergo kompensiruyut raznitsu v tsene za 2-3 goda.
4. Vzryvo-opasnye zony: dvigatel' IE3 Ex + ChRP s vzryvozashchishchennym kabelnyim vvodom ili pnevmaticheskiy variant zapuska.
Zavod HuaxingHuafeng vypuskayet sertiifitsirovannye dvigatelyeh YE2, YE3, YKK, YRKK, YAEE3 s dokumentami EAC, GOST R, tekhnicheskiy pasport na russkom. Dlya tekhnicheskogo podbora dvigatelya pod Vash sposob zapuska obratites' na sajt www.hxhffbdj.ru ili napravte zapros nashemu tehnicheskomu otdelu.
-
-
