Взрывозащищенный вентиляторный электродвигатель YBF3

Вентилятор как нагрузка: легкая работа, тяжелый разгон

Podz: Маховик крылача против пускового момента

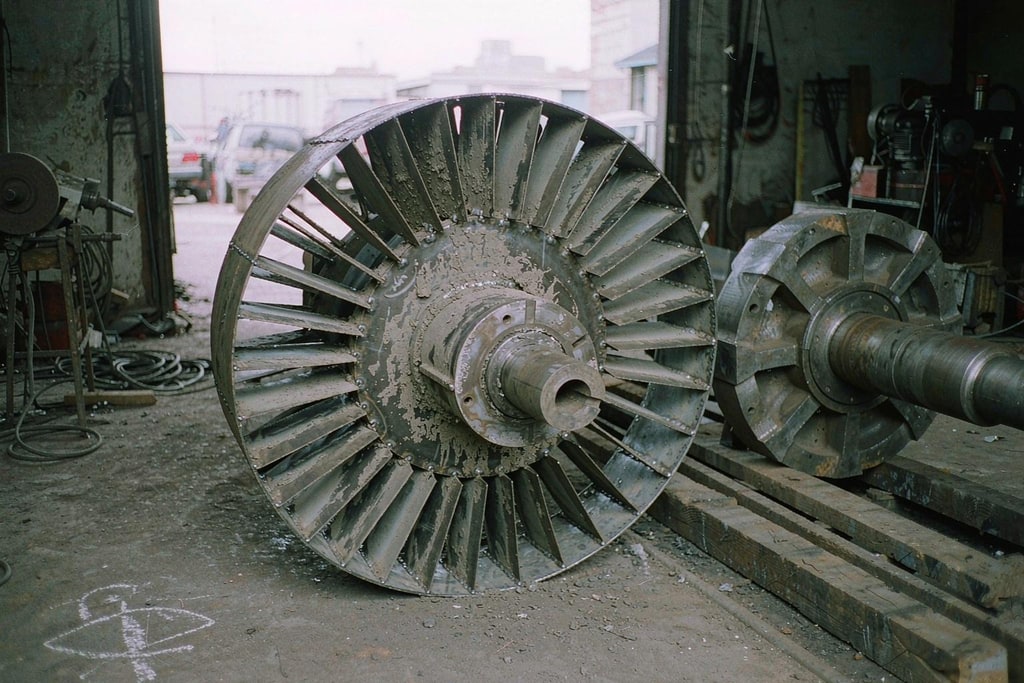

У вентилятора момент сопротивления растет квадратично, на рабочих оборотах двигатель почти не нагружен. Проблема в другом: маховик рабочего колеса в 30-60 раз больше момента инерции ротора, и время разгона растягивается до 10-30 секунд. Всё это время по обмотке течет шестикратный пусковой ток, изоляция перегревается, а если вентилятор главный шахтный или дымосос котельной — остановка означает останов всего объекта. Серия YBF3 создана для привода вентиляторов во взрывоопасных зонах: Ex d IIB T4, мощность 5,5-160 кВт, усиленная обмотка с запасом на затянутый разгон и увеличенный воздушный зазор для снижений шума.

Исполнения серии — на странице продукта YBF3 (внутренняя ссылка: /pro_detail/, серия YBF3).

Подбор по GD2: главный параметр, который игнорируют

Podz: Согласование маховых масс

В заявке на вентиляторный двигатель обязателен маховый момент крылача GD2. Если GD2 рабочего колеса втрое превышает допустимый для двигателя, разгон идет через глубокое скольжение, ротор перегревается и за полгода-год алюминиевая беличья клетка растрескивается. Мы видели на котельной в Челябинской области свежеперепутанный дымосос: 14 дней работы — и выгоревший подшипниковый щит, причина проста — GD2 колеса не проверили. Правильный подбор с учетом GD2, методику которого мы разбирали в статье о двигателях для вентиляторов (внутренняя ссылка на статью о выборе вентиляторного двигателя), продлевает жизнь узла до паспортных 15-20 лет.

Двухскоростные и пылеопасные исполнения

Podz: Элеваторы, зерно, главный проветривание

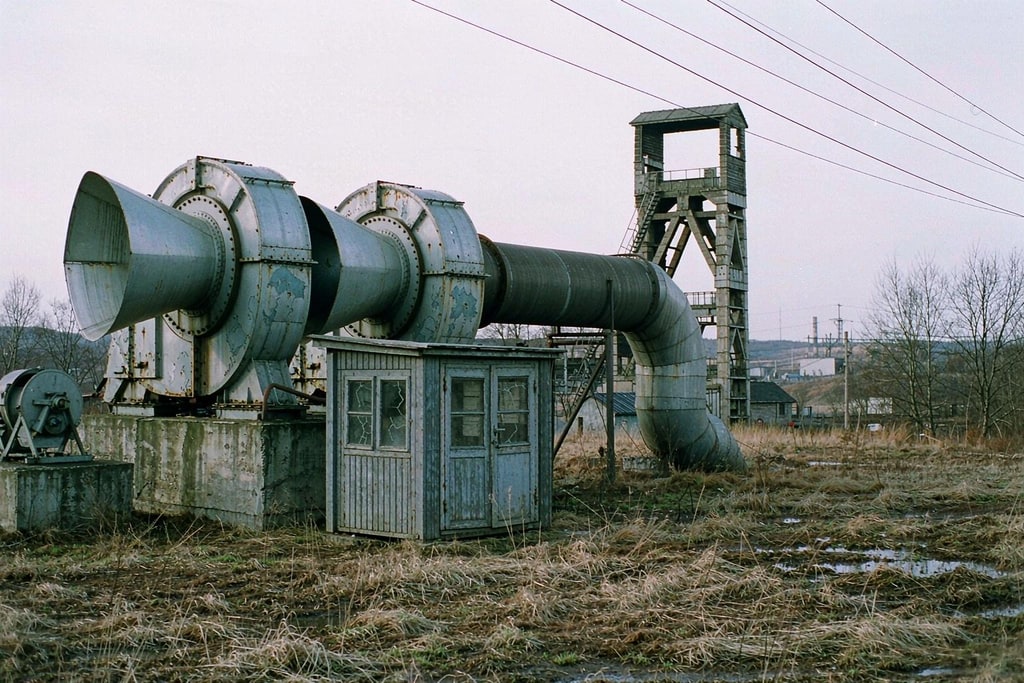

Для главных вентиляционных установок шахт и тоннелей YBF3 выпускается в двухскоростном исполнении 1500/1000 или 1500/750 об/мин — ночная экономия без частотника. Для зерновых элеваторов, мукомольных и деревообрабатывающих производств важно пылеопасное исполнение: взрывоопасная органическая пыль требует маркировки по группе III и оболочки с контролем температуры поверхности. Это отдельная модификация, и она должна быть явно указана в заявке — стандартный YBF3 для элеватора не подходит юридически.

Заказ YBF3 без ошибок

Podz: Что написать в заявке

Указывайте: мощность и обороты вентилятора по каталогу производителя крылача, GD2 рабочего колеса (бери из паспорта вентилятора), требуемую маркировку Ex под конкретную среду (газ или пыль), монтажное исполнение — для вертикальных крылачных установок нужен фланцевый вариант с усиленным подшипником, температурные датчики и обогреватель для наружной установки в северных регионах. Если паспорт вентилятора под рукой нет — пришлите фото таблички крылача в Telegram, подберем двигатель по ней.
