Частотно-регулируемый взрывозащищенный электродвигатель YBBP

Зачем регулировать обороты во взрывоопасной зоне

Podz: Экономия энергии и точность технологического процесса

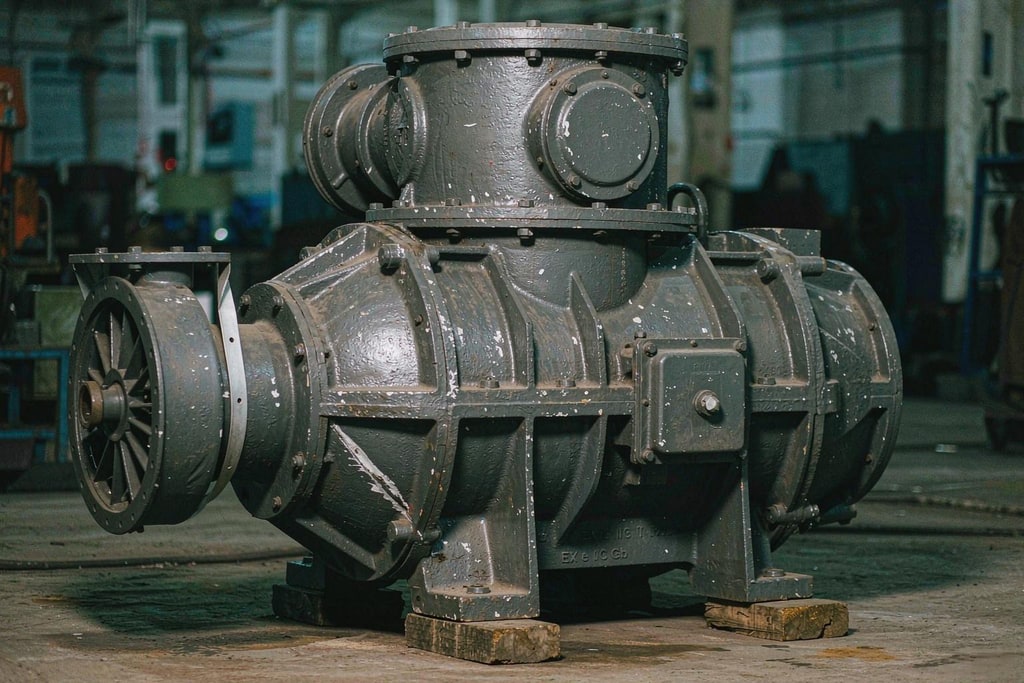

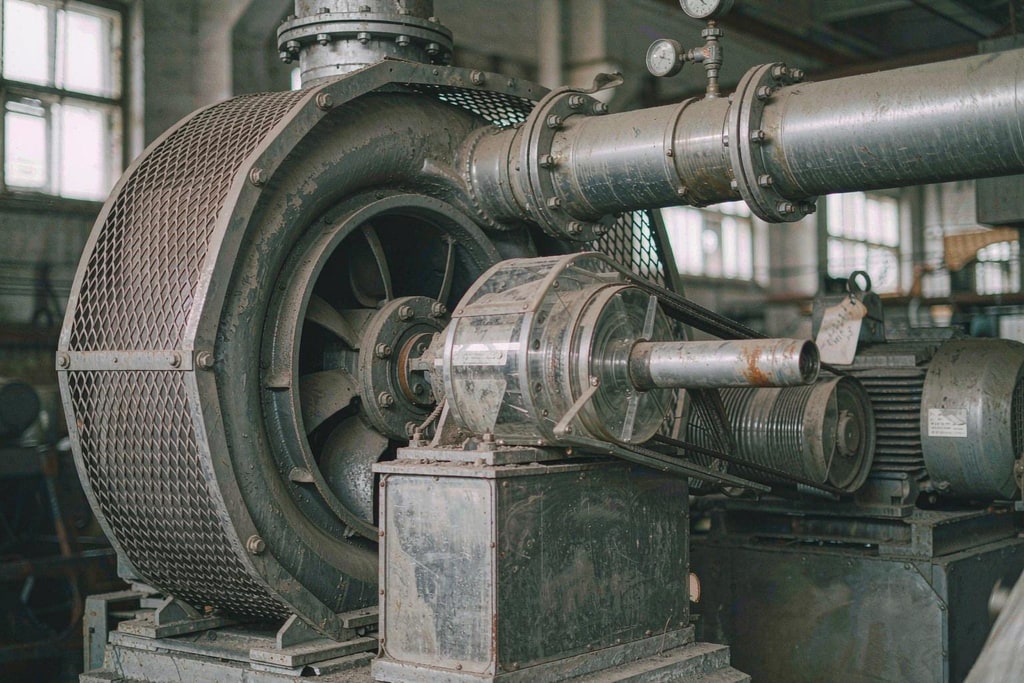

Регулирование скорости — самый эффективный способ экономии там, где нагрузка меняется: насосы, вентиляторы, компрессоры, мешалки. По правилу affinity laws снижение оборотов вентилятора на 20 % уменьшает потребление примерно на половину. Но подключить обычный взрывозащищенный двигатель к преобразователю частоты нельзя: стандартная изоляция класса F не рассчитана на импульсные перенапряжения от ШИМ, и такой двигатель выходит из строя за 6-18 месяцев. Именно для работы от ЧРП создана серия YBBP — взрывозащищенный двигатель с усиленной изоляцией, маркировка Ex d IIB T4, мощность 5,5-250 кВт.

Исполнения и параметры серии — на странице продукта YBBP (внутренняя ссылка: /pro_detail/, серия YBBP).

Что внутри YBBP отличает его от обычного Ex-двигателя

Podz: Изоляция, подшипники, охлаждение

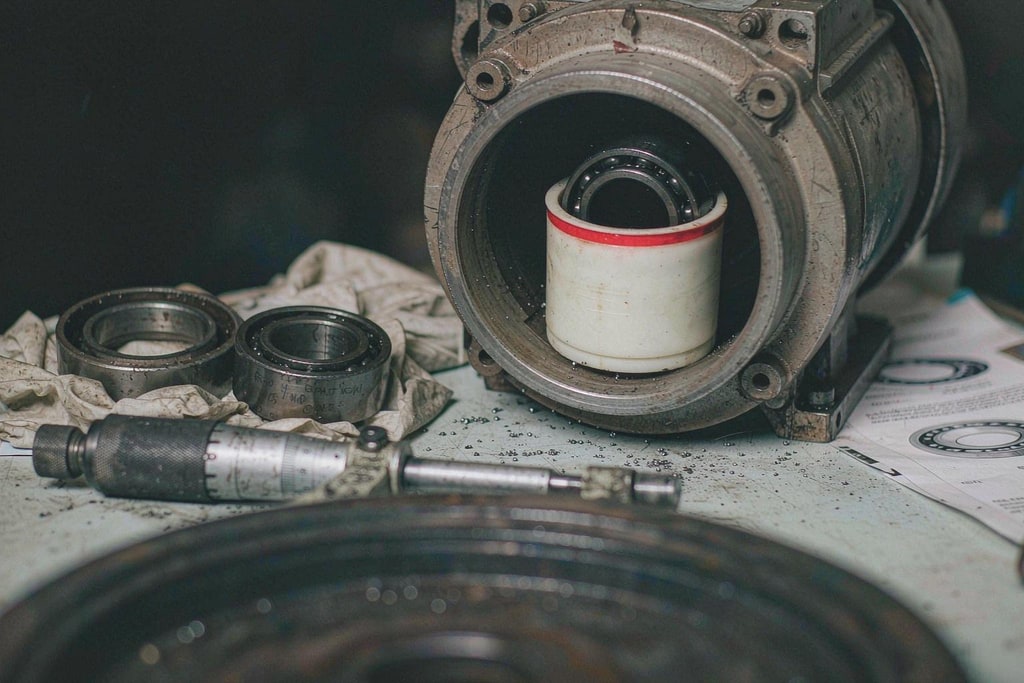

Первое — усиленная межфазная и корпусная изоляция, рассчитанная на перенапряжения с скоростью нарастания до 5 кВ/мкс и рабочее напряжение изоляции минимум 1,3 кВ. Второе — изолированный подшипник с нерабочей стороны вала: ШИМ создает паразитные токи через подшипники, которые за полгода выкрашивают дорожки качения (мы разбирали этот механизм в статье о согласовании ЧРП и подшипников — внутренняя ссылка на статью о частотнике и двигателе). Третье — независимая вентиляция или ребра увеличенной площади: на малых оборотах штатный вентилятор на валу почти не гоняет воздух, и Ex-двигатель перегревается именно тогда, когда этого нельзя допустить.

Согласование YBBP с преобразователем частоты

Podz: Три вещи, которые нельзя упускать

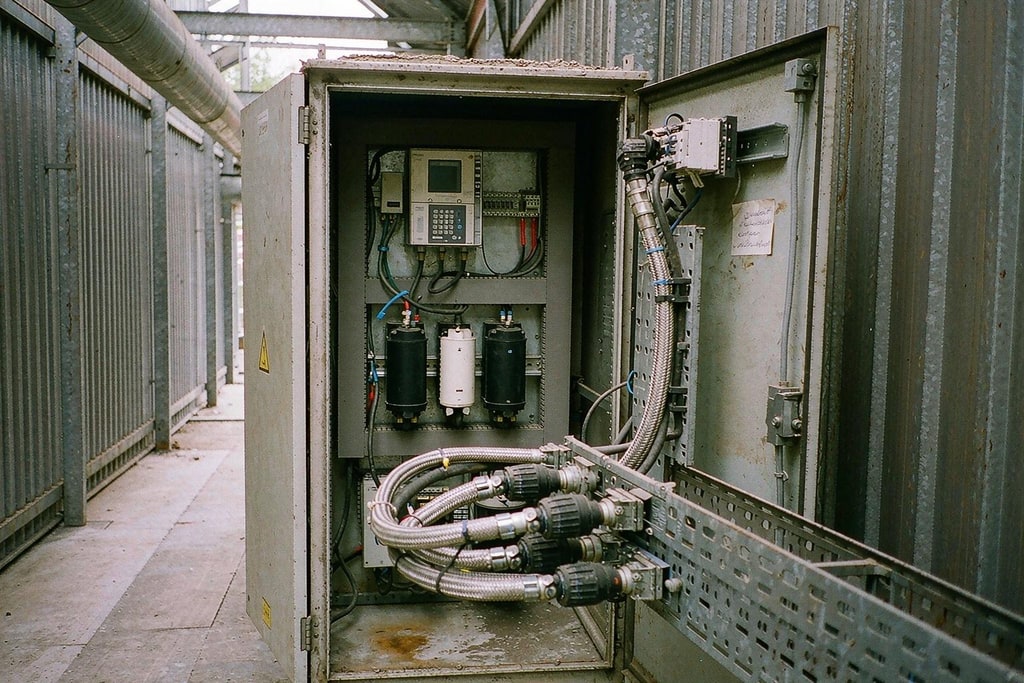

Кабель от преобразователя до двигателя должен быть экранированным и по возможности коротким — до 50 метров без выходного дросселя, до 150-200 метров с дросселем du/dt или синусным фильтром. Частота несущей ШИМ выставляется в пределах 2-4 кГц: выше — сильнее износ изоляции и подшипников, ниже — шум. В параметрах ЧРП обязательно задается компенсация скольжения и температурная защита по датчикам PTC/PT100 в обмотке, которые YBBP имеет в штатной комплектации. Пуск от преобразователя снимает пусковые токи до 6-7 номиналов — это щадит и сеть, и ременные передачи.

Заказ YBBP: что указать в спецификации

Podz: Частотный диапазон и режим нагрузки

Кроме стандартного набора — мощность, обороты, напряжение, исполнение монтажа — для YBBP критично указать: рабочий диапазон частот (например, 5-50 Гц), режим нагрузки S1 или с переменной нагрузкой, необходимость независимой вентиляции при длительной работе ниже 20 Гц, тип датчика температуры и параметры преобразователя, с которым будет работать машина. Наш инженерный отдел подбирает связку двигатель плюс ЧРП под конкретный техпроцесс — присылайте описание установки в Telegram или на почту, ответ с расчетом в течение одного-двух рабочих дней.
