Взрывозащищённый электродвигатель для конвейера: рудник без остановок

2026-08-04

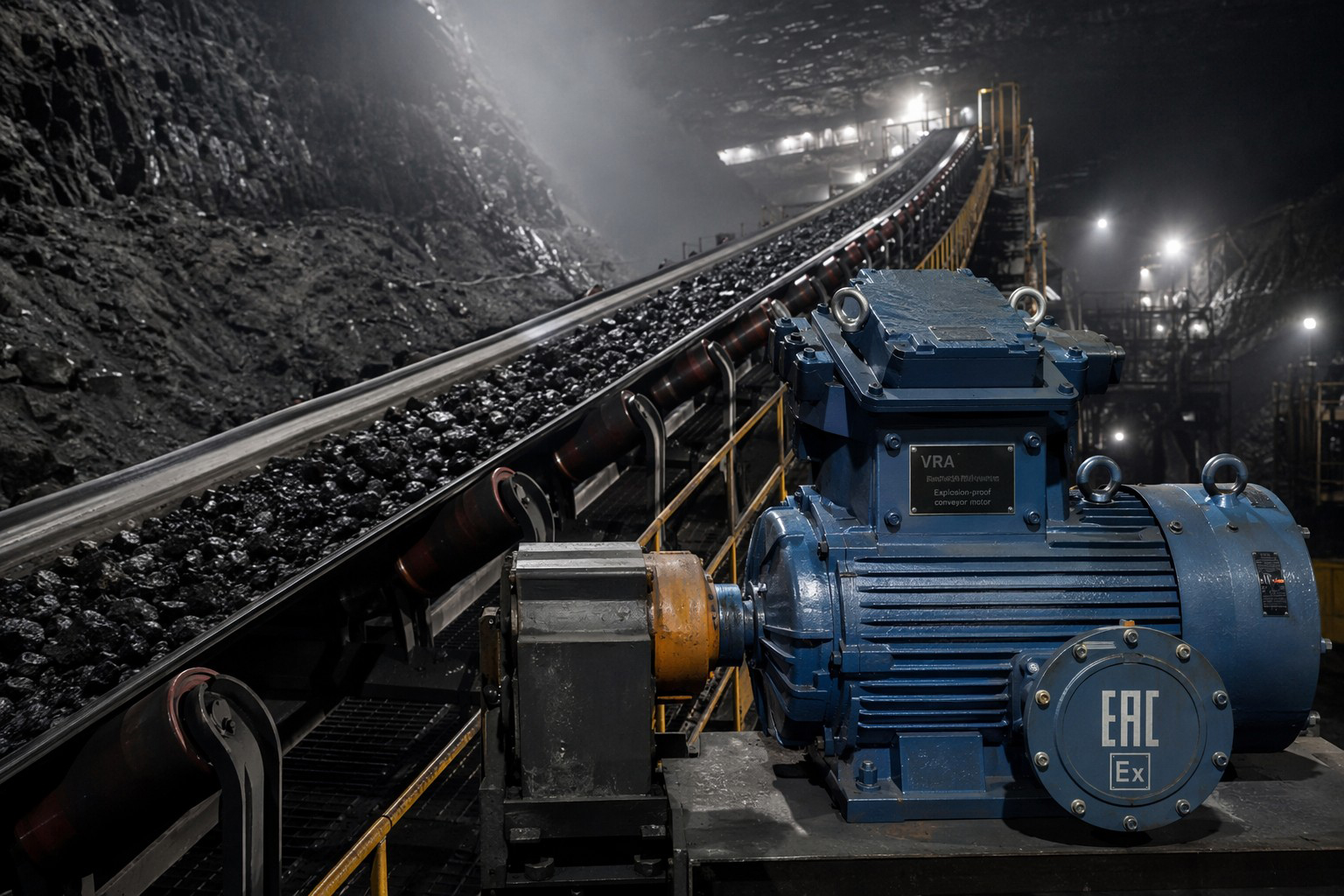

Взрывозащищённый электродвигатель на ленточном конвейере: пусковой момент решает Podz: Почему 250% момента — это не роскошь, а необходимость Горно-обогатительный комбинат в Качканаре, ленточный конвейер 1200 мм, длина 480 метров, угол наклона 12 градусов. Старый двигатель 55 кВт, 1000 об/мин, обычный, не взрывозащищённый. Проблема: при загрузке ленты рудой после остановки двигатель не стартует — срабатывает тепловая защита. Механики"решают" проблему, запуская конвейер без нагрузки и потом подавая руду — но это нарушение регламента и риск порыва ленты. В чём корень? Ленточный конвейер с углом наклона имеет статический момент сопротивления, равный 60-80% от номинального, плюс момент инерции ленты с грузом — GD2 может достигать 600-900 кг×м² на 480 метров. Для пуска такого механизма взрывозащищённый электродвигатель должен иметь пусковой момент не менее 250% от номинального. Обычный АИР280S6 даёт 200% — не хватает. Решение — двигатель с двойной беличьей клеткой (тип АВР, АИМР, ВРА), где пусковая клетка из латуни или бронзы обеспечивает M_пуск/M_ном = 2.5-3.0, а рабочая из меди — номинальный режим с высоким КПД. Да, такой двигатель дороже на 35-45%, но без него конвейер либо не пускается, либо пускается с аварией. На руднике простои стоят 4-8 млн рублей в сутки, так что переплата за 55 кВт (около 70 тысяч рублей) окупается за первый же день.

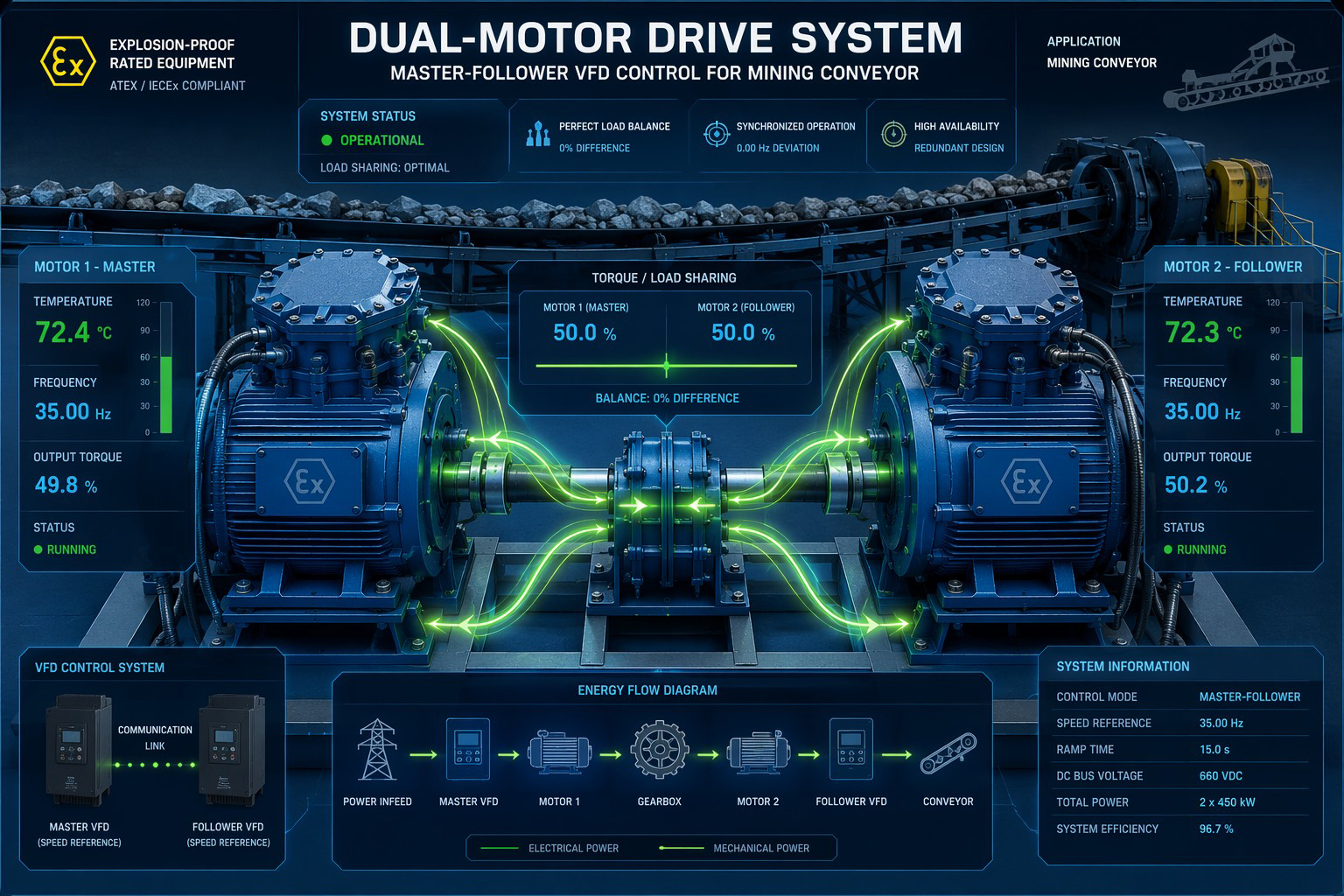

Многодвигательный привод: синхронизация и распределение нагрузки Podz: Два двигателя на одном валу — как не получить уравнительный ток Конвейеры длиннее 200 метров обычно имеют два или три привода — по одному на головном и хвостовом барабане, иногда на среднем. И вот тут начинается интересное. Два взрывозащищённых электродвигателя, подключённых к одной ленте через разные барабаны, имеют разные скорости скольжения из-за разницы в диаметрах барабанов, износе футеровки и натяжении. Тот, у кого скорость выше, берёт на себя больше нагрузки, его скольжение растёт, момент падает — и нагрузка перераспределяется. Это self-regulation, и оно работает, если двигатели одинаковы и питание синхронно. Но если питать их от одного пускателя — при разном напряжении на клеммах (из-за разной длины кабеля) один двигатель может уйти в генераторный режим, и по валу потечёт уравнительный ток 30-50% от номинала. Результат — перегрев одного двигателя и недогрузка другого. Решение: отдельные пускатели для каждого двигателя, с выравниванием длины кабелей или компенсацией сопротивления. Лучший вариант — частотное управление с master-follower конфигурацией, где один VFD задаёт скорость, а второй работает в режиме torque follower. На конвейере 2×75 кВт в Кузбассе мы поставили два ABB ACS880 с DTC-управлением в такой конфигурации — разница в нагрузке между двигателями упала с 28% до 4%, и за два года ни одного случая перегрева.

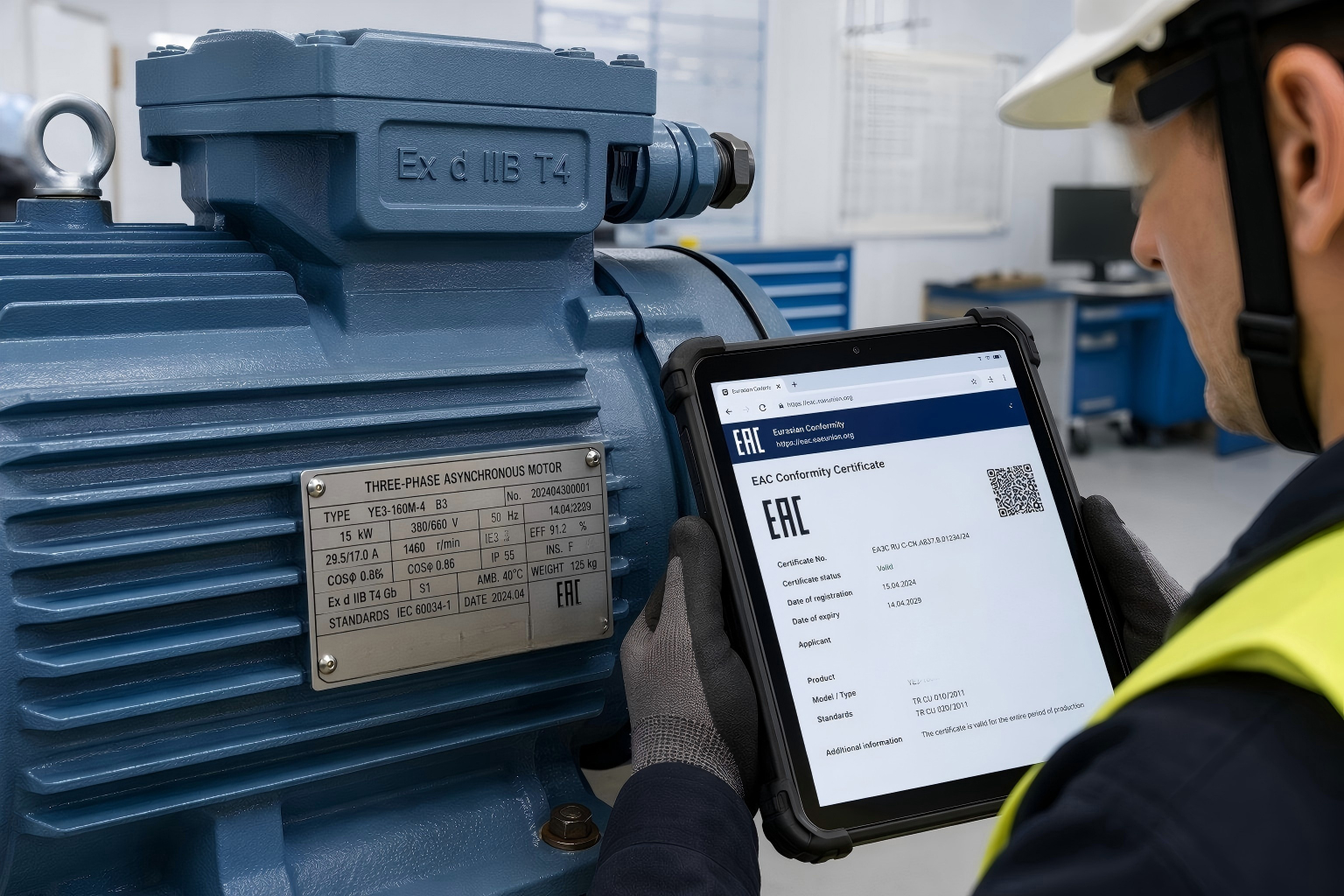

IP67, Ex d IIB T4, EAC: что должно быть в спецификации Podz: Сводный чек-лист для закупки на шахту Финальный чек-лист — что должно быть в заказе взрывозащищённый электродвигатель для подземного конвейера. Маркировка взрывозащиты: Ex d IIB T4 Gb (для рудников метанообильных — Ex d I T4, класс I это рудничный). Степень защиты: IP67 минимум, потому что вода в шахте — это норма, а не исключение. Климатическое исполнение: УХЛ2 или УХЛ3, с антиконденсатным обогревом (PTC-нагреватель 50-80 Вт на статор). EAC-сертификат — обязательно, без него Ростехнадзор не пропустит. Маркировка EAC должна быть на шильдике, не на бумажке. Сертификат ТР ТС 012/2011 — отдельно, на бумаге, с указанием номера партии. Подшипники: со стороны привода — роликовый (для компенсации термического расширения вала), с противоположной — шариковый. Изоляция: класс F (155°C) минимум, для тяжёлых условий — H (180°C). PTC-датчики в обмотках — 3 шт., 120°C, выведены на клеммник. Тахогенератор или энкодер — если планируется частотное управление. Кабельный ввод: резьбовой, Ex d, минимум M40 или M50, с уплотнением под конкретный диаметр кабеля. И последнее: попросите у поставщика паспорт с результатами приёмо-сдаточных испытаний — измерение сопротивления изоляции, тангенса диэлектрических потерь, испытание повышенным напряжением, вибрация и уровень шума. Без этих данных двигатель — кот в мешке. И не берите двигатель "по описанию" на Алибабе — 60% предложений под видом Ex d IIB T4 оказываются обычными двигателями с наклеенной маркировкой. Проверяйте сертификат на сайте Росаккредитации, это 5 минут дела.
