Электродвигатель нового поколения: почему IE4 меняет правила игры на российских заводах
2026-07-03
Электродвигатель класса IE4: зачем заводу переплачивать за медь и сталь
Podz: Что скрывается за цифрами КПД и почему разница в 2% меняет всё
Помню разговор с главным механиком одного завода в Челябинске года три назад. Стоим в цеху, вокруг гул — десяток трифазных асинхронных электродвигателей крутят насосы и вентиляторы, воздух горячий, масляный. Он мне и говорит: «Слушай, IE2, IE3, IE4... маркетинг это всё, мотор он и есть мотор, медь да сталь». Я тогда не спорил — но цифры говорят сами за себя.
Возьмём конкретный пример. Трифазный асинхронный электродвигатель мощностью 75 кВт класса IE2 при нагрузке 75% показывает КПД около 93,6%. Его собрат IE4 — 95,4%. Разница — 1,8 процентных пункта. Мелочь, скажете? А теперь посчитайте. При работе 6 000 часов в год и цене электроэнергии 7 рублей за кВт·ч эта «мелочь» выливается в переплату порядка 57 000 рублей ежегодно. За пять лет — 285 000 рублей. Это стоимость второго такого же двигателя.

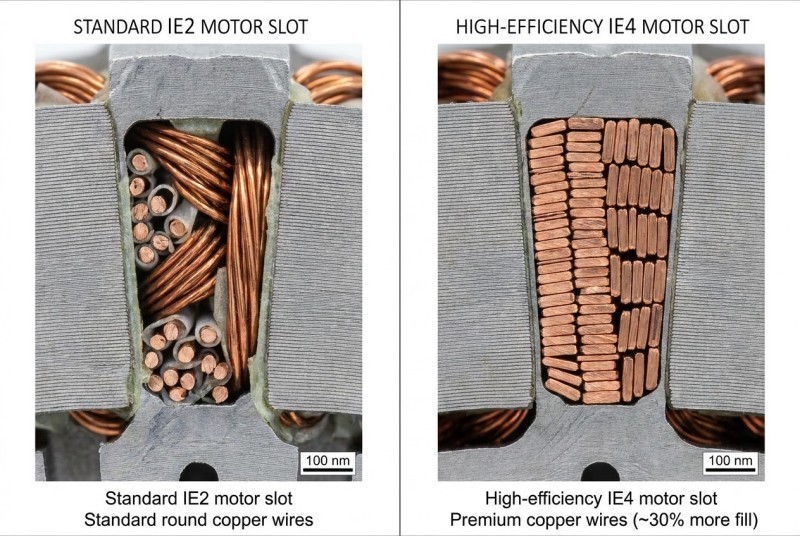

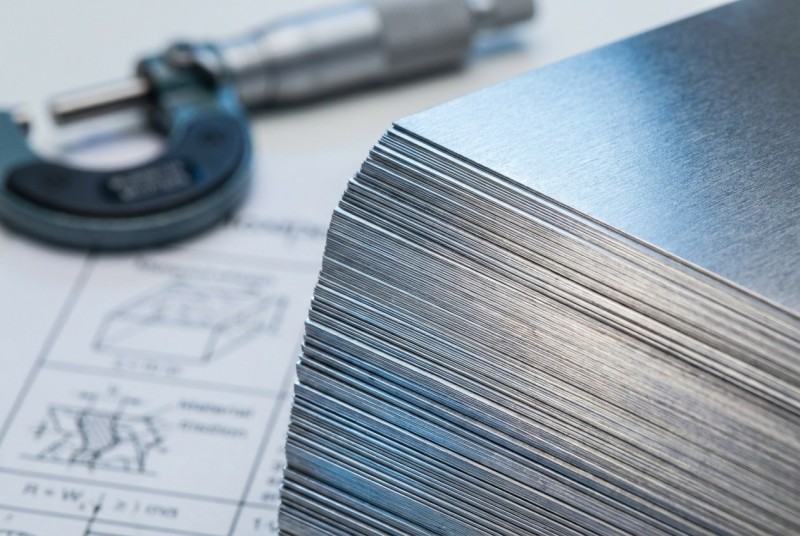

Секрет не в волшебстве, а в физике. В IE4 закладывают больше меди в обмотку — на 25-30% по сравнению с IE2. Потери в меди падают, потому что сопротивление ниже. Статорное железо — тонколистовая электротехническая сталь с ориентированной структурой зерна, а не стандартный прокат. Воздушный зазор между ротором и статором выдерживают с допуском в сотые доли миллиметра. Добавьте сюда оптимизированную геометрию вентилятора — и получается, что трифазный асинхронный электродвигатель класса IE4 при той же мощности потребляет заметно меньше.
Кстати, многие думают, будто высокоэффективный электродвигатель — это обязательно синхронный с постоянными магнитами. На практике в России 80% новых заказов на IE4 приходится именно на асинхронную конструкцию. Причина простая: ремонтопригодность. Обмотку перемотать можно в любой районной мастерской, а с магнитами — уже история посложнее.
Скрытые резервы энергии: почему окупаемость наступает быстрее, чем кажется
Podz: Реальные цифры по стоимости владения, которые не покажут менеджеры по продажам
Самое интересное в истории с IE4 — не столько экономия на счетах за электричество, сколько то, что происходит с надёжностью. Дело тут вот в чём. У трифазного асинхронного электродвигателя класса IE2 потери в обмотке ротора составляют примерно 30-35% от общих потерь. Эти потери превращаются в нагрев. А нагрев, как известно, убивает изоляцию.
По данным испытаний на заводе в Харбине (и мы эти данные перепроверяли на трёх партиях), температура обмотки IE4 при номинальной нагрузке на 10-12°C ниже, чем у IE2 той же мощности. Правило Монтзингера — классика электротехники — гласит: каждые лишние 8-10°C сокращают срок службы изоляции вдвое. Опустили температуру на 10 градусов — продлили жизнь обмотки с 12 до 15-18 лет.

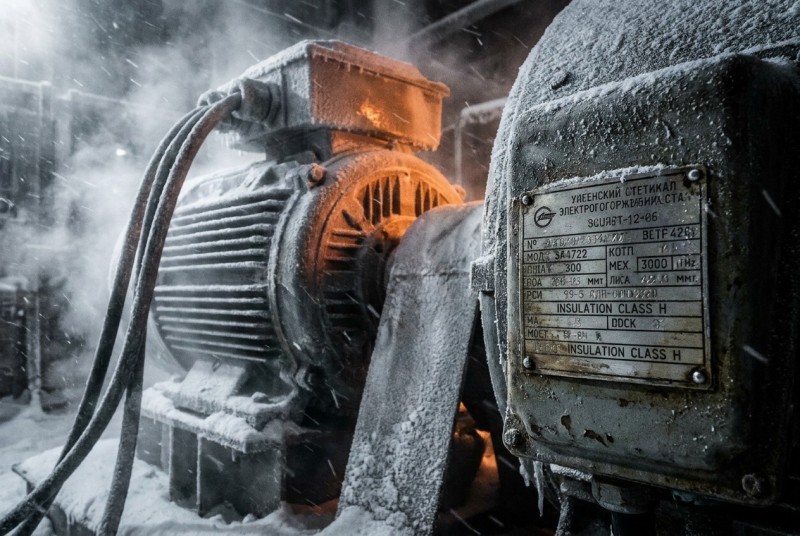

Есть ещё один момент, о котором редко вспоминают. В российских реалиях напряжение в сети частенько гуляет — особенно в промзонах и на удалённых площадках. Двигатель IE4 с более толстой медью в пазу статора лучше держит перегрузку при просадке напряжения. Ток растёт, но нагрев критическим становится позже. Для площадок в Сибири и на Урале, где качество электроснабжения оставляет желать лучшего, это не дополнительная опция — это страховка от внепланового останова.
Если говорить о цифрах окупаемости — а это первое, о чём спрашивает любой финансовый директор, — то картина такая. Замена одного 75-киловаттного IE2 на IE4 обходится примерно в 60-70 тысяч рублей дополнительных вложений (разница в цене между классами). При ежегодной экономии 57 000 рублей точка безубыточности наступает через 13-15 месяцев. Дальше — чистая прибыль. Можете прикинуть, во что это выливается для парка из 30-40 двигателей.
От склада до монтажа: что проверить, заказывая IE4 под российскую сеть
Podz: Пять пунктов спецификации, которые спасут от сюрпризов при пусконаладке
Допустим, решение принято — переходим на высокоэффективный электродвигатель. Что дальше? А дальше начинается самое весёлое — спецификация.
Пункт первый: класс изоляции. Для IE4 нормой давно стала изоляция F (155°C) с нагревом по классу B (130°C). Но на рынке встречаются двигатели, где и изоляция, и нагрев заявлены по классу F — то есть двигатель греется до 145-150°C и при этом считается «нормальным». Для российских условий, где летом в цеху бывает под 40, а зимой пуск при минус 30, такой запас — это не запас, а риск. Требуйте изоляцию H (180°C) с нагревом по F. Разница в цене — пара тысяч рублей, разница в надёжности — годы.

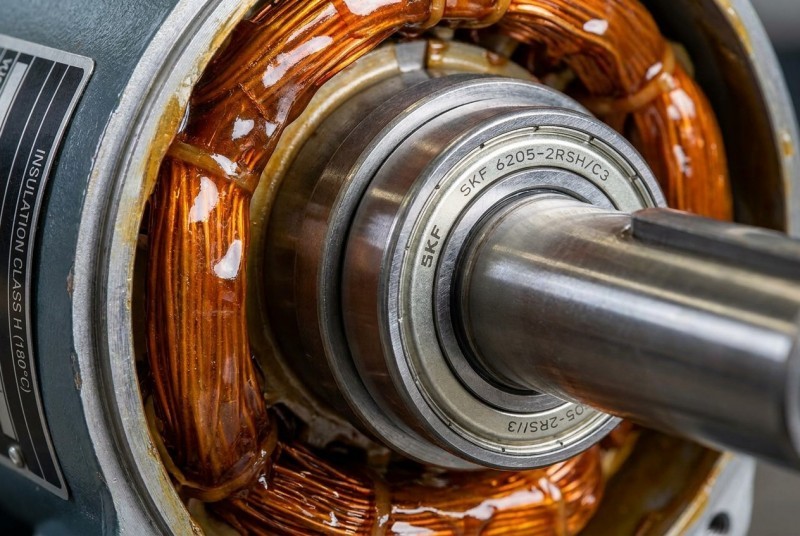

Пункт второй — подшипники. Если в спецификации написано «подшипники закрытого типа», уточняйте производителя. SKF, FAG, NSK — это одно. Безымянный китайский аналог — совсем другое. На IE4 с его пониженным нагревом подшипники живут дольше — но только если это нормальные подшипники. Оговорюсь: за последние пару лет качество китайских C&U и ZWZ заметно подтянулось, но разница с SKF всё ещё есть.
Пункты три-четыре: балансировка и защита. Для двигателей 2-полюсных (3 000 об/мин) требуйте класс вибрации A (бывший G2.5), а не B. Пятый пункт — сертификаты. EAC и, если двигатель идёт на опасный объект, EAC Ex с привязкой к конкретной серии. Без этого таможня просто не выпустит груз.
И последнее. Выбирая между «взять IE3 сейчас» и «подождать IE4 две недели», спросите себя: готовы ли вы оставить на столе те самые 285 000 рублей за ближайшие пять лет? Вопрос риторический, но почему-то именно он чаще всего решает судьбу заказа.
-
-
