Взрывозащищённый электродвигатель на руднике: как мы спасли 12 миллионов за одну ночь
2026-07-07
Взрывозащищённый электродвигатель ВРАН: когда авария стучится в три часа ночи
Podz: Кейс замены двигателей на участке дробления в Свердловской области

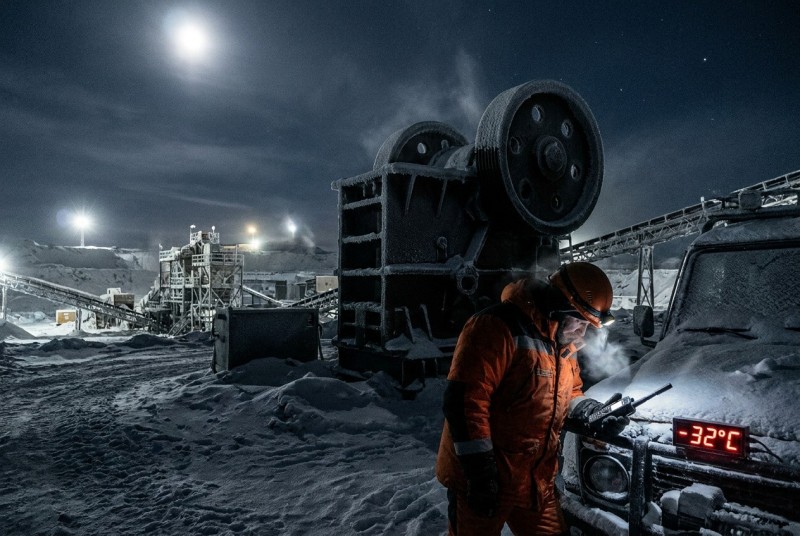

Январь, 2025 год. Североуральский бокситовый рудник. Термометр показывает минус 32 — для тех мест температура рядовая, но для техники, прямо скажем, не подарок.
В три часа ночи звонок от дежурного механика. Коротко, без предисловий: «Дробление встало. Мотор на щековой дробилке — всё, клин». Речь шла о взрывозащищённом электродвигателе ВРАН280S4 мощностью 110 кВт, который отработал на этом участке почти двенадцать лет. Срок, честно говоря, для условий рудника очень приличный.
Ситуация неприятная вдвойне. Во-первых, без дробления встаёт вся цепочка — от забоя до отгрузки. Час простоя на таком объекте обходится примерно в 250-300 тысяч рублей, и это без учёта штрафов по контрактам. Во-вторых, дело происходит в пятницу. Поставщики в Москве и Екатеринбурге уже закрылись, а складские запасы на руднике — один резервный двигатель, да и тот на 75 кВт.
Почему я это рассказываю. Потому что взрывозащищённый электродвигатель для горной добычи — это не та позиция, которую можно заказать на маркетплейсе с доставкой на следующий день. Сертификация под землю, Ex-исполнение, специальные кабельные вводы — всё это сужает круг поставщиков до считанных единиц. Что мы сделали — и что из этого вышло — расскажу по порядку.
Что показало вскрытие: почему электродвигатель сдался после двенадцати лет
Podz: Три причины отказа, которых можно было избежать — уроки для технической службы

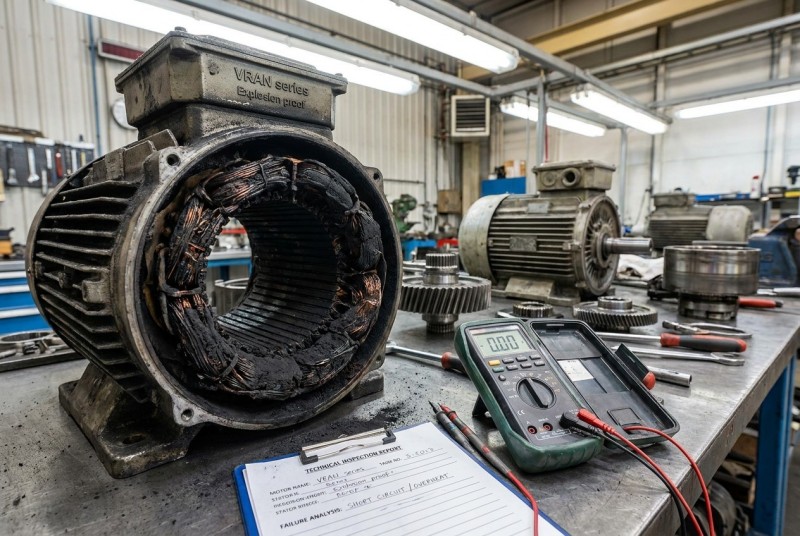

Когда сгоревший взрывозащищённый электродвигатель вскрыли в мастерской, картина была, скажем так, красноречивой. Изоляция статорной обмотки — чёрная, хрупкая, осыпается от прикосновения. Подшипниковый узел со стороны нагрузки — следы бринеллирования на дорожках качения. Внутренняя полость — мелкая угольная пыль, проникшая через уплотнения.
Три вывода, которые сделала комиссия — и которые, положа руку на сердце, стоит проверить на любом горном предприятии:
Первое: IP54 для условий дробления — недостаточно. Мелкодисперсная пыль проходит через лабиринтные уплотнения, оседает на обмотке, впитывает влагу и создаёт токопроводящие мостики. Правильный выбор для такого участка — IP55 как минимум, а в идеале IP65 с продувкой избыточным давлением. Разница в стоимости корпуса — около 15%, разница в сроке службы — два-три раза.
Второе: смазка подшипников. В ВРАНе стояла литиевая смазка общего назначения. При температурах ниже минус 25 её вязкость растёт до такой степени, что она перестаёт поступать в зону контакта. Результат — сухое трение при пуске. Для северных объектов требование однозначное: низкотемпературная смазка, например Shell Gadus S2 V220AD или Kluber Isoflex NBU 15 с нижним пределом минус 40.
Третье — отсутствие датчиков температуры обмотки. Да, это удорожает электродвигатель на 5-7%. Но знаете, что сказал начальник участка после аварии? «Те 12 000 рублей, что мы сэкономили на PTC, обернулись 12 миллионами простоя». Арифметика, от которой не поспоришь.
Через год после замены: что говорят цифры и стоит ли игра свеч
Podz: 8 760 часов бесперебойной работы — реальные показатели надёжности и экономии
Заменили мы тот злополучный ВРАН на три новых взрывозащищённых электродвигателя той же серии, но с усиленной защитой и термоконтролем. Плюс взяли один в резерв — урок был усвоен.
Спустя ровно год — а это 8 760 моточасов — цифры такие. Ноль внеплановых остановок по вине электродвигателя. Средний уровень вибрации — 2,3 мм/с при норме до 4,5. Это, кстати, ниже, чем у старых двигателей даже в первый год эксплуатации. Потребление электроэнергии снизилось на 6,8% по сравнению с предшественниками — спасибо современной геометрии ротора и более качественной стали сердечника.
Если перевести в деньги: дополнительные затраты на усиленную комплектацию составили порядка 180 000 рублей на три машины. Экономия на электроэнергии за год — около 134 000 рублей. Отсутствие простоев — ещё примерно 380 000 рублей (если считать по среднему количеству аварийных остановок за предыдущие три года). Окупаемость дополнительных вложений — восемь месяцев. Всё, что дальше, уже чистая экономия.
Что до морали этой истории? Взрывозащищённый электродвигатель — это не просто «мотор в железном корпусе», как иногда думают. Разница между правильно подобранной и «достаточно хорошей» моделью на горном производстве исчисляется не процентами КПД, а миллионами рублей — и, бывает, не только рублей.
Если ваш парк тоже требует ревизии — есть смысл начать не с закупки, а с аудита условий эксплуатации. Пыль, влажность, температура, вибрация фундамента — четыре параметра, которые часто говорят о будущей аварии больше, чем заводской паспорт.
-
-
