Elektrodvigateli dlya kompressorov: kak ne szhech 200 000 rubley na nepravilnom vybore
2026-06-26
Kompressor — eto odna iz samykh tyazhelykh nagruzok dlya elektrodvigatelya. Ya ne govoru eto dlya krasoty: za poslednie tri goda my razbirali sledstviya kak minimum 11 sluchayev, kogda zakazchiki kupili 'podkhodyashchiy' dvigatel, a cherez 6-18 mesyatsev on sgarel ili dal vibratsiyu, i ves kompressornyy agregat prishlos ostanavlivat na 2-4 nedeli. Kazhdyy takoy prostoy — eto ot 80 do 400 tysyach rubley pryamykh poter dlya predpriyatiya, ne schitaya remont. V etoy statye razberem, pochemu kompressor tak zhyostko trebuyet specificheskogo dvigatelya, i kak vybrat pravilno s pervogo raza.

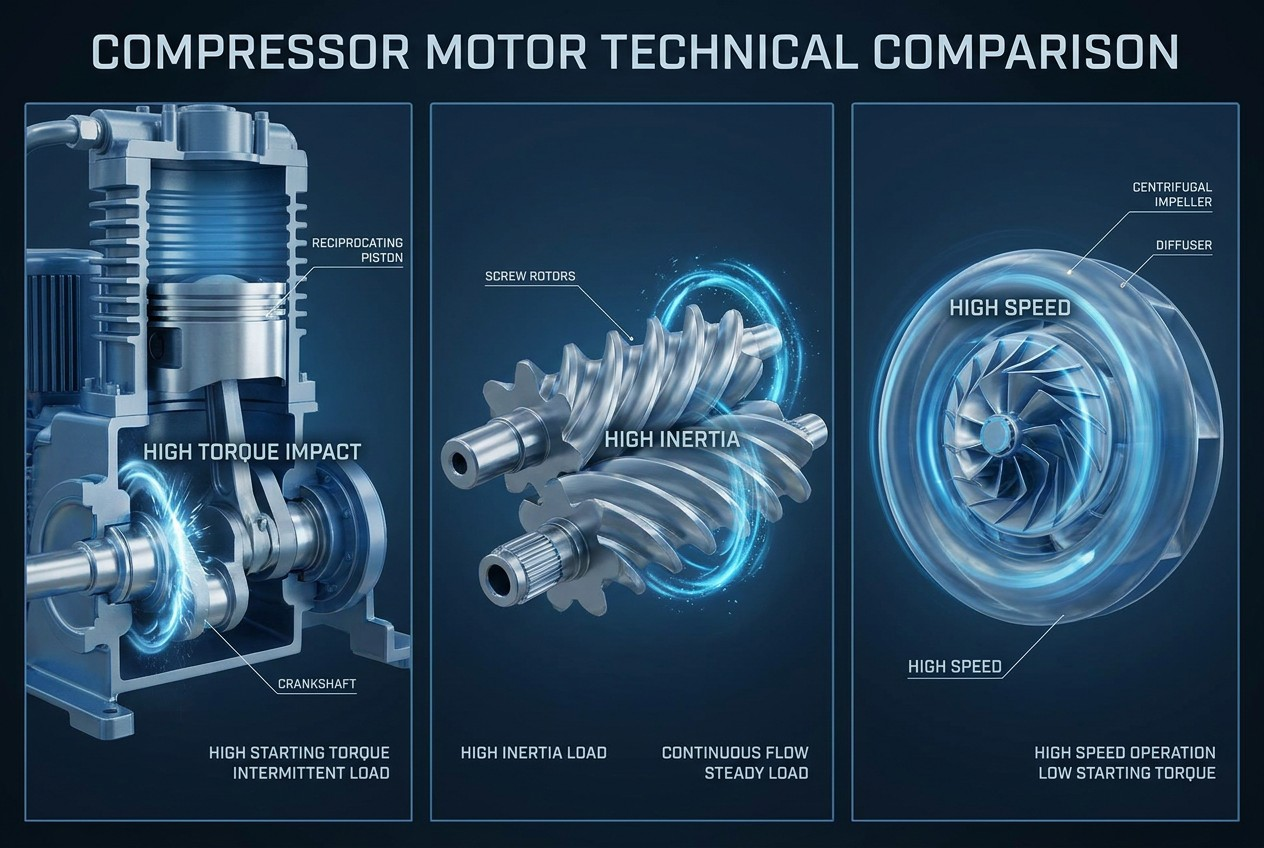

1. Tri vida kompressorov — tri raznykh trebovaniya k dvigatelu
Podz: Porshnevoy, vintovoy, tsentrobezhnyy: raznye nagruzki — raznyy dvigatel
Nachnm s bazy, potomu chto zdes mnogie delayut pervuyu oshibku: schitayut, chto kompressor — eto prosto bol'shoy ventilyator. Eto ne tak. Est tri tipa kompressorov, i u kazhdogo svoya mekhanika nagruzki:
Porshnevoy kompressor (поршневой): nagruzka pulsiruyushchaya. Kolenval vrashchayet porshen, kotoryy kazhdyye polvita sozdayet udarnuyu nagruzku. Dlya dvigatelya eto znachit: povyshennyy puskovoy moment (3-5x nominalnyy), periodicheskie pikovye nagruzki v tochke VMT (verkhnyaya myortvaya tochka). Trebuetsya klass izolyatsii minimun F (155C), klasse raboty S1, i obyazatelno makovnik (flywheel) mezhdu dvigatelem i kompressorom. Tipovye moshhnosti: 11-200 kW.
Vintovoy kompressor (винтовой): nagruzka ravnomernaya, no s vysokim puskovym momentom pri pryamom pusk (DOL). Vintovaya para imeet bolshuyu inertsionnuyu massu — pri zapuske dvigatel dolzhen razognyt ee za 2-4 sekundy. Bez VFD ili ustroystva myagkogo puska (soft starter) pri pryamom zapuske tokovyy udar mozhet byt 6-8x nominalnyy. Esto krit ichno dlya setey s ogranichenoy moshchnostyu (otdalennye ob'ekty, dizesel'nyye elektrostantsii). Tipovye moshhnosti: 18.5-315 kW.
Tsentrobezhnyy kompressor (центробежный): nagruzka minimal'naya pri puske (gazovaya podushka), no trebuyet tochnosti skorosti — ot +/-1 ob/min zavisit davleniye na vykhode. Prakticheski vsegda rabotayet s VFD. Trebuet dvigateli s shirokoy zonom regulirovaniya skorosti (1:10 i vyshe). Tipovye moshhnosti: 75 kW - neskolko MW.
2. Puskovoy moment: pochemu 'standartnyy' dvigatel sgorayet za zimu
Podz: Kryazhevoy moment, GD2, i chto budet, yesli zabyt pro inertsionnuyu massu
Eto samaya chastnaya prichina otkaza. Ob'yasnyayu na primere iz nashey praktiki: 2023 god, Yekaterinburg. Klient prikhodit: 'Nam nuzhen dvigatel 45 kW dlya vintovogo kompressora Atlas Copco GA 37.' My sprashivaem: 'Kakoye ustroiystvo puska?' — 'Pryamoy, DOL.' Otkazyvaem, ob'yasnyaem. On ukhodit k drugomu postavshchiku, tam prodali standartnyy YE3-225M, pryamoy pusk. Cherez 8 mesyatsev — obmotkа sgorela. Prichina — puskovoy tok 6.5x na protryazhenii 5 sekund + peregruzka pri starte vintovoy pary.
GD2 (moment inertsii) vintovoy pary — eto klyuchevoy parametr. U vintovykh kompressorov 30-45 kW GD2 obychno 0.8-2.0 kg*m2. Pri pryamom puske dvigatel dolzhen razognat etu massu plus szhimayemyy vozdukh v sisteme. Esli ne rasschitat — klassy izolyatsii F nedostatochno, nuzhny spetsialnyy rezhim S3 (preryvistyy) ili S6 (tsiklicheskiy). Ili — stavite soft starter.
Prakticheskoye pravilo: dlya porshnevykh kompressorov do 75 kW — beryte dvigatel s povyshennym puskovym momentom (klasse D po NEMA ili analogichnyy). Dlya vintovykh 18.5 kW i vyshe — soft starter ili VFD obyazatelno. Dlye tsentrobezhnykh — VFD s PID-regulyatorom vsegda.
3. Zashchita IP i ispolneniya: kogda kompressor na ulitse ili v khimtsekhе
Podz: IP55, IP65, IP66: raznitsa v real'noy ekspluatatsii
Kompressory stoyat v raznykh usloviyakh: v mashinnom zale s normal'noy sredoy, na ulitse (severnye rayony), v khimicheskikh tsekakh ili v vzryvoopasnykh zonakh. Zashchita dvigatelya dolzhna sootvetstvovat:
Mashinnyy zal, normalnye usloviya (zakrytoye pomeshcheniye, t +5..+40C, vlaznost do 80%): IP55 dostatochno. Standartnyy dvigatel serii YE4. Ulichnyy kompressor (gazovaya stantsiya, dobycha nefti, severnye rayony): minimum IP65, UHL1 ili UHL2 ispolneniye. Kondensat + zamorozheniye. Kompressor v khimicheskom tsekhe (agerssivnyye pary, kislorod, aммiak): korrozionnostoykiy dvigatel, AG2-AG3, spetsial'noe pokrytiye, FKM uplotniteli. Kompressor vo vzryvoopasnoy zone (Zone 1 ili Zone 2 po ATEX/EAC): vzryvozashchishchennyy dvigatel YBX3, markikovka 1Ex d IIB T4 Gb ili vyshe. Bez etogo dokumenty ne podpishut i EAC-sertifikat ne proydyot.
Odin tonkiy moment pro IP65 vs IP66: raznitsa v davlenii struyi pri testirovanii. IP65 — zashchita ot struyi pod davleniem s lyubogo napravleniya. IP66 — ot moschhnoy struyi. Dlya ulicy s vyshestruynoy moykey oborudovaniya (neftyanyye platformy, NPZ) — IP66. Dlya obychnogo ulichnogo montazha — IP65.

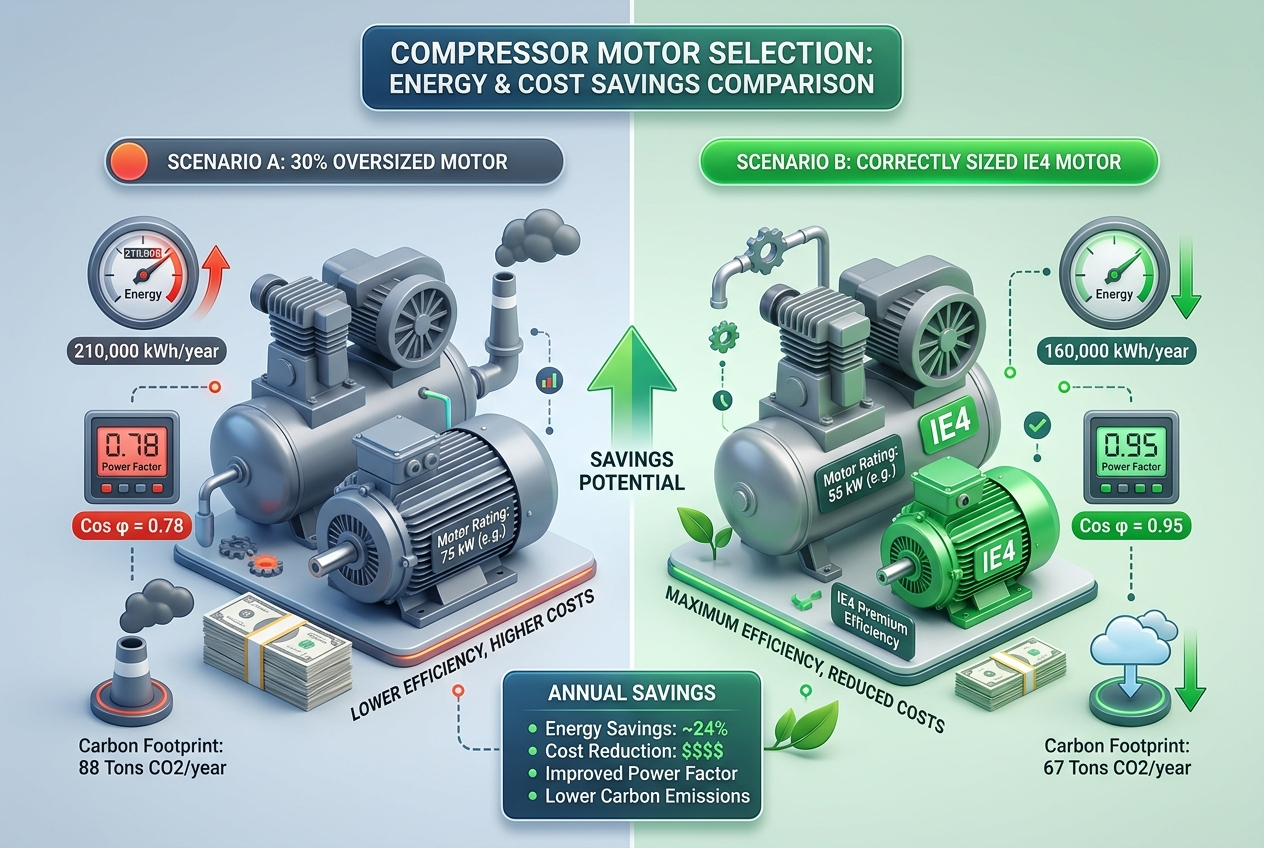

4. Moshchnost i KPD: pochemu ne nado brat 's zapasomna 30%'
Podz: Regel zakona kvadratov i peregruzka na chastichnom nagruzke
Eto klassicheskaya oshibka, kotoruyu delayut proyektirovshchiki v Rossii, osobenno kogda boyatsya otvetstvennosti: stavyat dvigatel s zapasomna 30-40%. 'Zapasom' ne nazyvayu eto ya — eto nazyvayut sami proyektirovshchiki. V real'nosti eto vedyot k trem problemam:
1.Rabota na chastichnom nagruzke (60-70% ot nominalа): KPD padayet na 3-8%, cos phi snizhaetsya do 0.65-0.72. Reaktivnyy tok rastyot — vasha elektrosetidevayetsya. Za god pereplet'ennykh 300 kW nagruzki s dvigatel na 200 kW vs 280 kW raznitsa v elektropotreblenii — okolo 18-22 tysyach rubley v god.
2.Uvelichennyy gabarit i vес: dvigatel 160 kW vmesto 110 kW tyazhelee na 80-120 kg. Dlya offshor-platform eto kritichno. Dlya nazemnych stanciy — rashody na fundamenty vyrастут.
3.Nachal'naya stoimost': raznitsa v tsene mezhdu 110 i 160 kW ot nashego zavoda — okolo 180-250 tysyach rubley. Eto dopolnitelnyye raskhody bez kakoy-libo vygody.
Kak pravilno rasschitat? Formula prostaya: P_dvig = P_komp / (eta_komp * eta_peredachi) * k_zagruzki. Gde: eta_komp — KPD kompressora (obychno 0.80-0.88), eta_peredachi — KPD muft/remennoy peredachi (0.97-0.99), k_zagruzki — koeffitsient nagruzki (1.10-1.15 dostatochno). Ne 1.30. Ne 1.40. Maksimum 1.15.
5.Rezhimy raboty: S1, S2, S3 — eto ne prosto bukvochki v pasporte
Podz: Kak rezhim ekspluatatsii vliyaet na temperaturu obmotki i srok sluzhby
IEC 60034-1 opredelyayet rezhimy raboty dvigatelya. Dlya kompressorov vazhny tri:
S1 (nepreryvnyy): rabotayet 24/7 bez ostanovok. Temperatura obmotki dostigayet ravnovesnogo znacheniya i derzhitsya. Eto rezhim dlya vintovykh kompressorov v nepreryvnykh protsessakh: gazoprovody, khladosnabzheniye, pnevmotransport.
S3 (preryvistyy): 10 minut rabota, 10 minut prostoy, i tak dalee. Temperatura ne dostigayet ravnovesiya — dvigatel okhlazhdhayetsya v pause. Eto rezhim dlya porshnevykh kompressorov na stendakh ispytaniya ili remontno-ekspluatatsionnykh uslugakh.
S6 (nravyshcheysya): peremennaya nagruzka s ciklicheskim kharakterom. Tipichno dlya kompressorov na peremennom potreblenii (avtomobilnye zavody, tkachevye fabriki, gde nagruzka zavisit ot zakazov).
Prakticheskiy vyvod: yesli vy stavljayte kompressor v rezhim S3 ili S6, nominal'naya moshchnost' po S1 mozhet byt menshey — potusheniye dvigatel ne budet nagrevatsya do predela. Eto otkryvayet vozmozhnost syekonomit 10-15% stoimosti dvigatelya. Uznayte u nas — we sdelaem raschet konkretnо pod vash tsikl.
6.Primery iz nashey praktiki: chto zakazyvayut klienty iz Rossii
Podz: Neft, gaz, khimiya, metallurgiya — realnyye konfiguratsii
Pashkovskiy NPZ (Krasnodar, 2024): 4 vint. kompressora Atlas Copco, po 75 kW, zona Ex Zone 2. Zakazali YBX3-280S-2 75 kW, 380 V, IP65, 1Ex d IIB T4 Gb, rezhim S1. Soft starter Schneider ATS48 na kazhdom. Ekspluatiruyutsya 18 mesyatsev — ni odnogo otkazа.

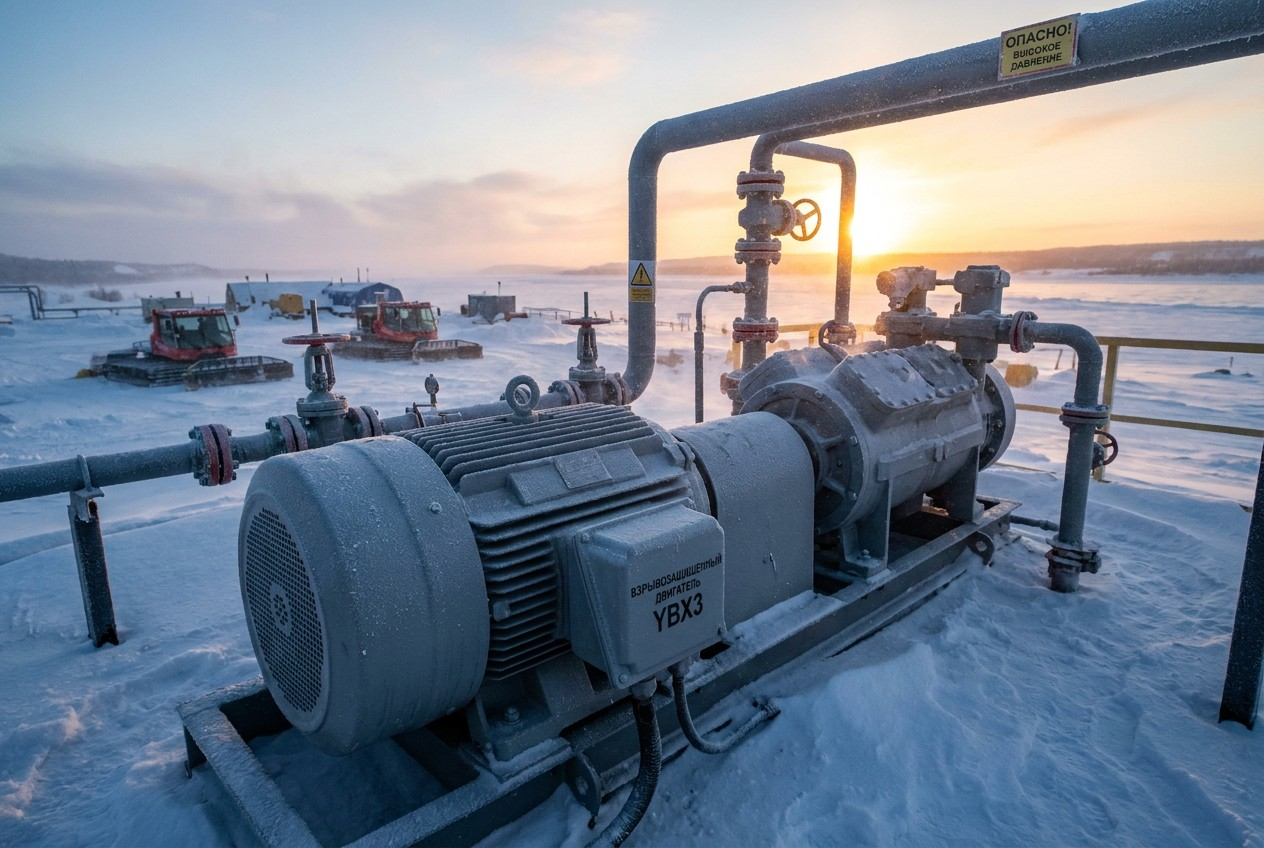

Gazprom dobycha Noyabrsk (2023): 6 porshnevykh kompressorov GV-280/35, 75 kW kazhdyy. Temperatura zimoy -44C. Zakazali YBX3-280M-4, UHL2, IP65, klass izolyatsii H, s obogrevom i kholodostoykoy smazkoy. Zapusk cherez soft starter. Prodolzhayut rabotat.
Magnezit (Satka, Chelyabinskaya oblast, 2022): obogatitel'noye predpriyatiye, 4 tsentrif. kompressora 200 kW kazhdyy. Zakazali 4 dvigateli YKS-1250-6, 200 kW, 6 kV, rezhim S1, s VFD Danfoss FC102. Rabotayut na tsel'nom 24/7 uzhe 3 goda.
Akhangaran tsemzavod (Uzbekistan, 2023): 3 vintovykh kompressora, po 45 kW, okruzhayushchaya sreda +45C letom (desert klimat). Zakazali YE4-225M-2 45 kW s uluchshennym okhlazhdeyem, IP55, klass F, s ventiliruyemym kozhukhom. Temperatura obmotki letom: +108C (klass F: max 155C). Nadezhno.
7.Kak sdelat' zakaz pravilno: chto my sprosim i chto vy poluchite
Podz: Chek-list dlya kompressornogo dvigatelya — 9 vопросов
Kogda vy obrashchaetes' k nam za dvigatelem dlya kompressora, prosim soobshchit' sleduyushcheye:
1.Tip kompressora: porshnevoy / vintovoy / tsentrobezhnyy?
2. Moshchnost' kompressora (kW ili HP) i tochinoye davleniye (bar)?
3. Tip puska: pryamoy (DOL) / soft starter / VFD?
4. Napryazheniye: 380 V ili 6/10 kV?
5. Temperatura okruzhayushchey sredy (min i max)?
6. Est li vzryvoopasnye gazy v zone montazha?
7. Rezhim raboty: S1 (24/7) ili preryvistyy?
8. Nuzhna li EAC-sertifikatsiya dlya vashego regiona (Kazakhstan, Rossiya)?
9. Est li osobye trebovaniya k vibratsii (neftyanaya platforma, tochnaya mekhanika)?
Mы proizvodim dvigateli dlya kompressorov seriy: YE4 / YE5 (vysokoeffektivnyye, 0.75-1000 kW, 380 V), YBX3 (vzryvozashchishchennyye, 0.75-630 kW, 380 V), YKK / YKS (vysokovoltnыye, 200-5000 kW, 6-10 kV). Vse serii dostupny s klimaticheskim ispolneniyem UHL1 i UHL2. Postavka v Rossiyu, Kazakhstan, Uzbekistan, Turkmenistan: standartnyye serii — 15-20 dney. Spetsialnye ispolneniya — 35-45 dney.
