Электродвигатели для условий экстремально холодного климата Северные регионы, Сибирь и Арктика: аспекты выбора и эксплуатации
2026-06-24

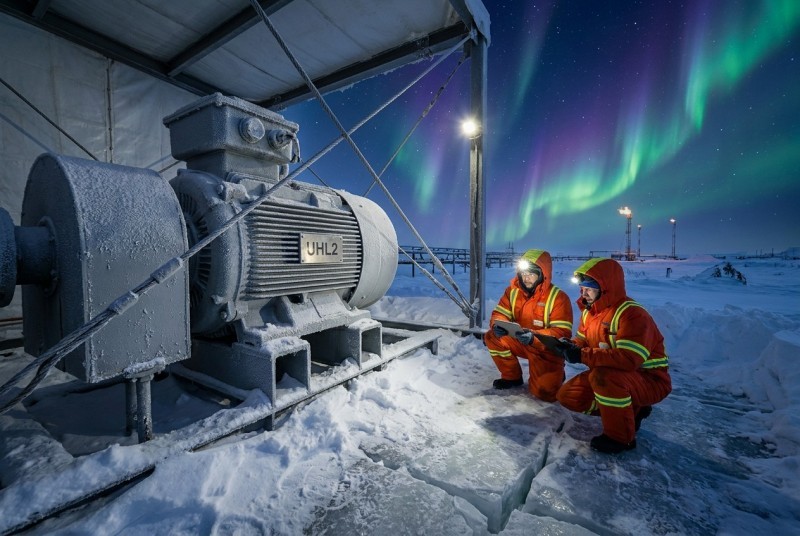

Воркута, январь 2024 года. Температура — минус 47 градусов Цельсия, скорость ветра — 15 метров в секунду. Я стою у компрессорной станции и наблюдаю, как инженеры пытаются запустить резервный двигатель мощностью 250 кВт. Он просто не заводится. Проблема не в поломке оборудования, а в том, что смазка в подшипниках загустела — подобно маслу в морозильной камере. Это не просто теоретический сценарий, а реальность, с которой сталкивается любой инженер, монтирующий оборудование за Полярным кругом или в Якутии. В этой статье я расскажу, как правильно выбрать двигатель для работы в условиях низких температур, чтобы он запускался с первой попытки, а не требовал шестикратных усилий для старта.
1. Почему минус 40 градусов Цельсия — это не просто «холод», а серьезная инженерная задача.
Физические свойства материалов при низких температурах и их влияние на электродвигатели
Многие могут задаться вопросом: «Что такого особенного в температуре -40°C? Просто надел теплую куртку — и за работу». Хотя для людей такой подход вполне приемлем, для электродвигателей последствия работы в таких условиях без надлежащей подготовки могут стать катастрофическими. Вот основные проблемы:
1. Смазка подшипников: Стандартные смазки на основе литиевого комплекса теряют свои свойства при -30°C. При -40°C они затвердевают; при пуске вращение вала внутри подшипника может вызвать эффект бринеллирования (образование точечных вмятин на поверхностях тел качения), что сокращает срок службы подшипника с 50 000 до всего лишь 5 000 часов.
2. Охрупчивание металла: При -40°C сталь становится хрупкой. В стандартных валах из стали марки «45» (среднеуглеродистая сталь) под воздействием высокого пускового момента могут возникать микротрещины — особенно в двигателях, приводящих в действие механизмы с высокой инерцией, такие как вентиляторы или компрессоры.
3. Изоляция обмоток: При низких температурах эмальпровод теряет эластичность. Вибрации во время пуска могут привести к отслоению или растрескиванию изоляционного покрытия. Это критически важная проблема для обмоток с тонким слоем изоляции, характерных для низковольтных двигателей (напряжением до 1 кВ).
4. Конденсат: Это наиболее коварная угроза. После того как двигатель остывает за ночь, из-за высокой утренней влажности внутри него образуется конденсат. При запуске двигателя конденсат, осевший на обмотках, может вызвать короткое замыкание. Мы столкнулись именно с такой ситуацией в Норильске, где за одну зиму из-за проблем с конденсатом сгорели два двигателя мощностью 160 кВт.
5. Резиновые уплотнения: Стандартные сальники из нитрил-бутадиенового каучука (NBR) при -30°C твердеют, создавая повышенное трение о вал; при -45°C они могут даже треснуть, что приведет к утечке смазки. Поэтому необходимо использовать уплотнения из специальных морозостойких материалов: гидрированного нитрил-бутадиенового каучука (HNBR) или силиконовой резины (VMQ).
2. Климатическое исполнение: Не все двигатели подходят для эксплуатации в северных условиях. Примечание: Как выбрать подходящее исполнение по ГОСТ 15150-69 — У1, УХЛ1, УХЛ2 или ХЛ?
В России для классификации климатического исполнения электродвигателей применяется стандарт ГОСТ 15150-69. Требования для северных и арктических регионов следующие:
- УХЛ1 (Умеренно-холодный климат, категория 1): Диапазон рабочих температур от -45°C до +40°C. Подходит для большинства городов Сибири (например, Новосибирска, Омска и Красноярска), но не для Крайнего Севера.
- УХЛ2 (Умеренно-холодный климат, категория 2): Диапазон рабочих температур от -60°C до +40°C. Подходит для северной части европейской территории России, а также для регионов Ямала и Таймыра. Для этой категории требуются специальные подшипники, морозостойкие смазки и наличие функции предварительного подогрева для запуска.
- ХЛ (Холодный климат): Диапазон рабочих температур от -60°C до +40°C; подходит для неотапливаемых зданий и помещений. Используется преимущественно на складах и в хранилищах; не подходит для эксплуатации на открытом воздухе. - У1 (Умеренный климат): Диапазон рабочих температур от -40°C до +40°C. Подходит для южной части Сибири, Алтая и Бурятии, но не для регионов, расположенных за Полярным кругом.
На практике чаще всего поступают запросы на исполнение УХЛ2. Клиенты из Нового Уренгоя, Ноябрьска и Мурманска эксплуатируют оборудование в условиях, соответствующих категории УХЛ2. Однако мы получали заказы и из Якутска, где зимние температуры могут опускаться до -50°C, что потребовало производства специальной партии двигателей с дополнительными системами подогрева.
3. Смазка: залог успешного холодного пуска.
Смазочные материалы для условий эксплуатации при -50°C и цены на них

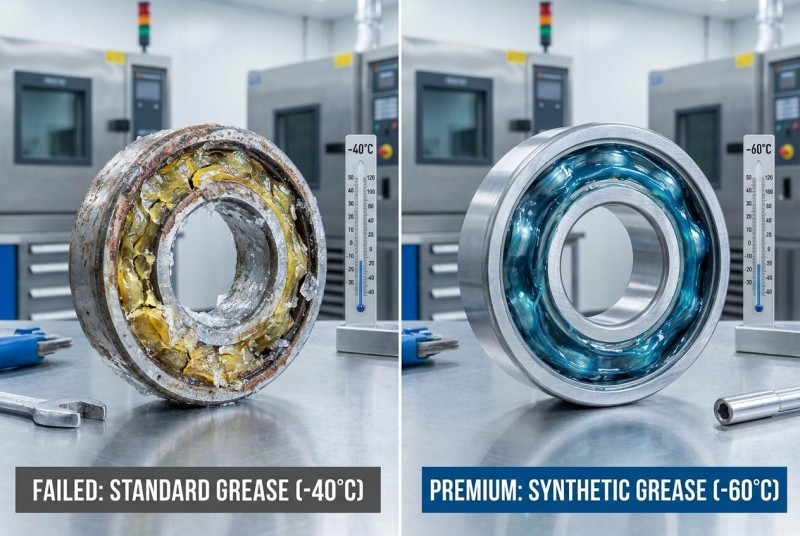

В холодную погоду смазка — это сердце двигателя. Стандартные смазки на литиевой основе теряют свои свойства при -30°C, поэтому для холодного климата требуются специализированные составы:
1. Морозостойкая синтетическая смазка на углеводородной основе: диапазон рабочих температур от -55°C до +130°C. Цена: 45–80 евро/кг. Для двигателя мощностью 200 кВт требуется примерно 1,2–1,5 кг смазки. Примеры марок: Klüber Isoflex NBU 15, Shell Gadus S4 V45AC, Mobil SHC Grease 460WT.
2. Для экстремальных условий (например, при вибрации или высоких пусковых нагрузках): используйте смазки, содержащие твердые добавки (такие как дисульфид молибдена/MoS2 или графит). Эти смазки дороже (100–140 евро/кг), но я рекомендую их для двигателей, работающих с частотно-регулируемыми приводами (ЧРП) — не требующими устройств плавного пуска, — а также для двигателей с прямым пуском от сети (DOL).
3. Важное примечание: замену смазки следует производить с учетом ее фактического состояния, а не только по графику. В холодном климате смазка стареет медленнее, однако она подвергается воздействию перепадов температур при каждой остановке и повторном запуске двигателя. Для оборудования непрерывного действия (например, насосов, компрессоров) рекомендуется замена раз в два года; для оборудования с периодическим режимом работы (например, запорной арматуры) — ежегодная замена.
Совет специалиста с 20-летним опытом: «Если при температуре -40°C вы слышите звук, напоминающий трение песка или крошки внутри подшипника, это означает, что смазка утратила свои свойства и скомковалась. Не пытайтесь запустить двигатель; его необходимо предварительно прогреть, иначе подшипники будут повреждены».
4. Предварительный прогрев перед запуском: необходим ли он?
Подогреватели: когда их использовать и как выбрать

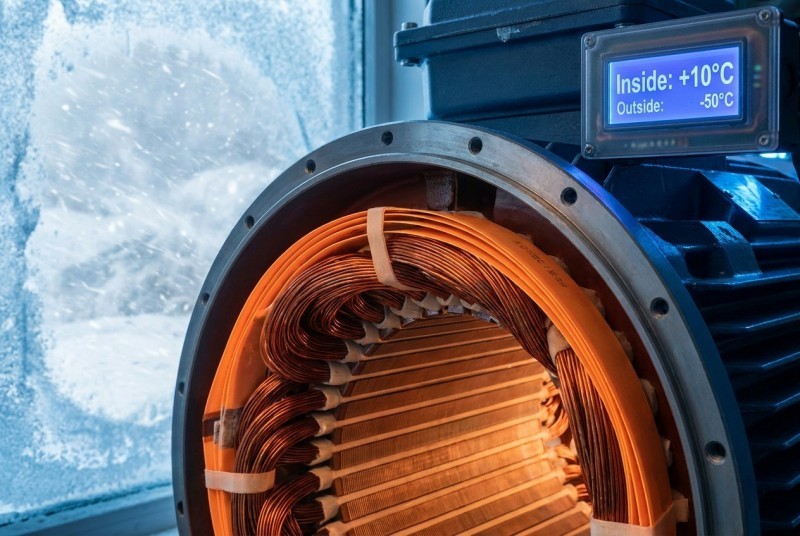

Подогреватель — это компактный нагревательный элемент, устанавливаемый внутри корпуса электродвигателя. Он поддерживает внутреннюю температуру в диапазоне от +5°C до +10°C, предотвращая загустевание смазки и образование конденсата.
Случаи обязательного применения: — Температура окружающей среды ниже -35°C. — Двигатели в составе моноблочных насосных агрегатов с разъемным валом (в противном случае место соединения может примерзнуть). — Двигатели, работающие с частотно-регулируемыми приводами (ЧРП) без функции предварительного прогрева (некоторые бюджетные модели ЧРП не имеют такой функции). — Двигатели, находящиеся в простое более 3–4 дней при отрицательных температурах (даже при использовании низкотемпературной смазки внутри может скапливаться влага).
Типы подогревателей: — Резистивные (нагревательные кабели или пластины): мощность 50–200 Вт, цена 80–150 евро. Простая и надежная конструкция, но более медленный нагрев (требуется 2–3 часа для прогрева с -40°C до +5°C). — Элементы с положительным температурным коэффициентом (PTC, саморегулирующиеся): более безопасны и защищены от перегрева, но стоят дороже (150–250 евро). — Инфракрасные нагревательные пластины: подходят для крупных двигателей (мощностью свыше 315 кВт) с достаточным внутренним пространством. Цена составляет 300–500 евро, но они обеспечивают более быстрый нагрев.
Наш опыт: для большинства предприятий в Ямальском регионе мы устанавливаем резистивные подогреватели мощностью 100 Вт, оснащенные термостатами. Это обеспечивает оптимальный баланс между стоимостью и надежностью. Подогреватель включается автоматически при падении температуры ниже -10°C и продолжает работать до момента запуска двигателя.
5. Материалы и конструкция: характеристики двигателей в «северном» исполнении — Двигатели в составе моноблочных насосных агрегатов с разъемным валом (в противном случае место соединения может примерзнуть). — Двигатели, работающие с частотно-регулируемым приводом (ЧРП) без функции предварительного прогрева (некоторые бюджетные модели ЧРП не имеют такой функции). — Двигатели, находящиеся в простое более 3–4 дней при отрицательных температурах (даже при использовании низкотемпературной смазки внутри может скапливаться влага).
Типы подогревателей: — Резистивные (нагревательные кабели или пластины): мощность 50–200 Вт; цена 80–150 евро. Конструкция простая и надежная, но нагрев происходит медленно: предварительный прогрев с -40°C до +5°C занимает 2–3 часа. — PTC-элементы (саморегулирующиеся): более безопасны и защищены от перегрева, но стоят дороже (150–250 евро). — Инфракрасные нагревательные пластины: подходят для крупных двигателей (мощностью свыше 315 кВт) с большим внутренним пространством. Стоимость составляет 300–500 евро, но нагрев происходит быстрее.
Наш опыт: для большинства предприятий в Ямальском регионе мы устанавливаем резистивные нагреватели мощностью 100 Вт с термостатами. Это обеспечивает оптимальный баланс между стоимостью и надежностью. Нагреватель включается автоматически при падении температуры ниже -10°C и продолжает работать до момента запуска двигателя.
5. Материалы и конструкция: особенности двигателей в «северном» исполнении
Подробности: сталь, литые детали, изоляционные материалы и уплотнения — технические характеристики для эксплуатации в условиях холодного климата
Стандартные электродвигатели существенно отличаются от моделей, предназначенных для работы в холодном климате. Ниже приведена сравнительная таблица, составленная на основе восьмилетнего опыта поставок оборудования в северные регионы:

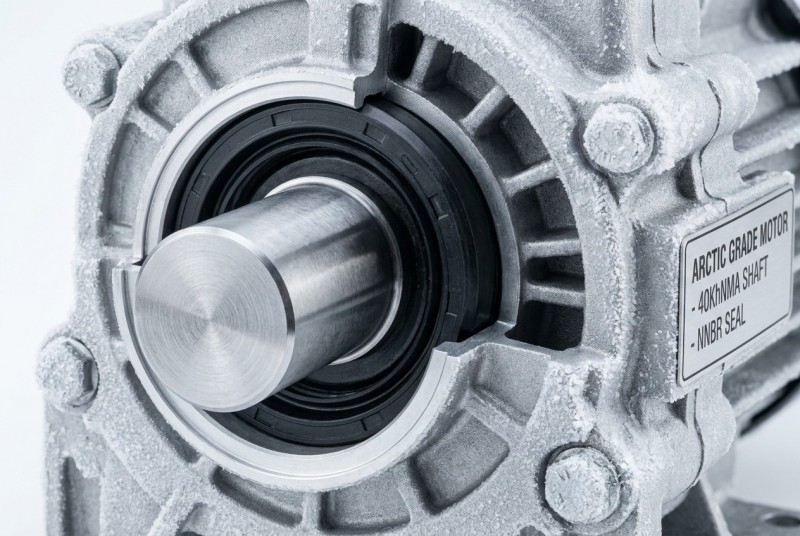

Корпус: в стандартных моделях используется чугун марки GGG40; в «северных» моделях применяется тот же материал, но с повышенным содержанием углерода (0,3–0,35%) для улучшения хладостойкости. Толщина стенок увеличена на 10–15% для повышения тепловой инерции. Вал: в стандартных моделях используется сталь марки 45; в моделях для холодного климата — стали 40CrNiMoA (40ХНМА) или 38Cr2MoAl (38Х2МЮА) (хладостойкие легированные стали). Несмотря на то, что их стоимость на 20% выше, эти стали не трескаются при температуре -40°C. Изоляция: в стандартных моделях используется эмалированный провод класса F; в моделях для холодного климата — провод класса H (180°C) с повышенной гибкостью (за счет добавок полиамида). Хотя стоимость такого провода на 15% выше, изоляция не отслаивается под воздействием низких температур. Подшипники: в стандартных моделях используются открытые подшипники или подшипники типа 2RS (с резиновыми уплотнениями); в моделях для холодного климата — подшипники с металлическими защитными шайбами (2Z) или, что предпочтительнее, открытые подшипники с хладостойкой смазкой. Уплотнения типа 2RS из нитрильного каучука (NBR) твердеют при -40°C; металлические шайбы защищают от пыли, но не обеспечивают полной герметичности смазки, что требует более частого технического обслуживания. Уплотнения: в стандартных моделях используется NBR (нитрильный каучук); в моделях для холодного климата — HNBR (гидрированный нитрильный каучук) или VMQ (силиконовый каучук). Уплотнения из HNBR стоят в 4–5 раз дороже, но работают в диапазоне температур от -50°C до +150°C. Лакокрасочное покрытие: стандартные модели — эмаль, рассчитанная на -20°C; «северные» модели — система эпоксидного покрытия, рассчитанная на -60°C. Толщина покрытия: не менее 150 микрон; в противном случае низкие температуры могут повредить покрытие или даже привести к оголению металла.
Еще одним важным элементом является устройство ввода кабеля (кабельный ввод). Стандартные кабельные вводы из пластика (полиамида) становятся хрупкими при температуре -40°C. Мы устанавливаем вводы из латуни или нержавеющей стали (с резьбой M20, M25 или M32); несмотря на более высокую стоимость, они не трескаются при монтаже в условиях сильного холода. 6. Примеры из практики: последствия игнорирования условий низких температур
Подзаголовок: Два случая выхода из строя и один успешный опыт — извлеченные уроки
Случай 1 (Отказ): 2023 год, завод в Новом Уренгое. Насосный агрегат был оснащен стандартным электродвигателем YE4-225M-4 (45 кВт). Зимняя температура: -42°C. За вторую зиму сгорели три из шести двигателей. Причина: образование конденсата и загустевание смазки. Мы заменили их на двигатели, оснащенные нагревательными элементами и имеющие климатическое исполнение УХЛ2; с тех пор они безотказно работают уже две зимы.
Случай 2 (Отказ): 2022 год, порт Мурманска. На кране был установлен двигатель мощностью 11 кВт со стандартными сальниками. Зимой смазка замерзала, из-за чего вал прокручивался вхолостую внутри подшипника. За одну зиму пришлось заменить четыре подшипника. Мы модернизировали оборудование, установив уплотнения из HNBR и морозостойкую смазку; инвестиции в размере 900 евро обеспечили три года эксплуатации без необходимости технического обслуживания. Случай 3 (Успех): 2021 год, станция добычи природного газа на Ямале. Мы поставили 12 двигателей YBX3-315M-2 (160 кВт, 6 кВ) в климатическом исполнении УХЛ2, оснащенных нагревательными элементами и морозостойкой смазкой. Они работают уже три года при температурах до -48°C без единого отказа. Секрет успеха: правильный подбор смазки, наличие системы подогрева и использование кабельных вводов из нержавеющей стали. 7. Заказ и запросы: информация, необходимая перед покупкой
В фокусе: как мы подбираем двигатели для работы в холодных условиях — наш подход
Когда клиенты обращаются к нам с запросом на двигатели для северных регионов, мы учитываем не только мощность и напряжение. Вот наш контрольный список:
1. Минимальная зимняя температура? (Определяет климатическое исполнение: УХЛ1, УХЛ2 или специальное исполнение) 2. Установка в помещении или на открытом воздухе? (Для эксплуатации на открытом воздухе требуются более высокие классы защиты IP) 3. Режим работы: продолжительный или повторно-кратковременный? (Влияет на требования к смазке и тепловому режиму) 4. Тип нагрузки: насос, вентилятор, компрессор или кран? (Влияет на пусковой момент) 5. Требуется ли подогрев? (Да, если простой превышает 3 дня или температура опускается ниже -35°C) 6. Какая смазка используется сейчас? (Возможен ли переход на морозостойкий тип?) 7. Требуется ли замена подшипников на морозостойкие? (Для стандартных серий — обычно требуется)
Мы производим электродвигатели с климатическим исполнением УХЛ1, УХЛ2 и ХЛ, мощностью от 0,75 до 800 кВт и напряжением 380 В и 6–10 кВ. Серии включают: YBX3 (взрывозащищенные для газовой промышленности), YE4/YE5 (высокоэффективные для продолжительного режима работы) и YKK (высоковольтные, 6–10 кВ). Все двигатели для северных регионов оснащаются морозостойкой смазкой, системами подогрева (конфигурация по запросу) и морозостойкими уплотнениями.
В наличии на складе в Москве: YBX3-132S-4, 5,5 кВт, УХЛ1, 380 В — 14 шт.; YE4-180M-4, 18,5 кВт, УХЛ1, 380 В — 9 шт.; YBX3-280S-2, 75 кВт, УХЛ2, 380 В — 6 шт. (под заказ, 30 дней); серия YKK 6 кВ, 315 кВт, УХЛ2 — под заказ, 45 дней. Доставка в северные регионы: Мурманск, Архангельск, Воркута, Новый Уренгой — 10–15 дней; Якутск, Норильск, Магадан — 18–25 дней (в зависимости от сезона и графика движения поездов). В стоимость включены услуги по таможенному оформлению и сертификации EAC. Для получения консультации по подбору оборудования пишите на info@hxhffbdj.ru или обращайтесь через WhatsApp. Я твердо убежден, что морозостойкий двигатель — это не просто «двигатель другого цвета»; это инженерная система, требующая комплексного учета физических, географических и экономических факторов. Выберите подходящее решение сразу, и вам не придется ломать голову над тем, почему техника не заводится, стоя на пронизывающем сорокаградусном морозе.
-
-
