Vzryvozashchishchennye ehlektrodvigateli dlya vzryvoopasnykh zon: sertifikaty EAC Ex, klassy vzryvozashchity i kriterii vybora
2026-05-27
Na predpriyatiyakh neftegazovoj, khimicheskoj i gornorudnoj promyshlennosti Rossii i stran SNG kolichestvo ehlektrodvigatelej vo vzryvoopasnykh zonakh dostigayet soten i dazhe tysyach edinic. Oshibka pri vybore klassa vzryvozashchity ili priobretenie mashiny bez dejstvuyushchego sertifikata EAC Ex nesyot ryad ruchochnykh posledstvij: ot prostoya po predpisaniyu inspektora Rostekhnadzora do tragicheskikh avarii. V ehtoj state — sistematizirovannyj razbor klassov vzryvozashchity, trebovanij EAC TR EAES 012/2011 i praktikа vybora na osnove opyta postavok HuaxingHuafeng dlya ros'ijskikh ob'ektov.
I. Pravovaya osnova: TR EAES 012/2011 i EAC Ex
Podz: chto trebuetsya dlya legalnoy ekspluatatsii vo vzryvoopasnoy zone
S 15 fevralya 2014 goda na territorii stran Evrazijskogo ehkonomicheskogo soyuza (Rossiya, Kazkhstan, Belarus, Armeniya, Kirgiziya) dejstvuyet Tekhnicheskij reglament TR EAES 012/2011 ob ehlektroobrudovanii dlya vzryvoopasnykh sred. Vse ehlektrodvigateli, prednaznachennye dlya vzryvoopasnykh zon, obyazany imet sertifikat sootvetstviya ehtomu reglamentu — tak nazyvaemyj sertifikat EAC Ex.
Sertifikat EAC Ex vydayotsya akkreditovannym organom po sertifikatsii (naprimer, TsNIIEhS, NIIEhKhIM) na osnove ispytanij v ispy tatelnoy laboratorii. V sertifikate ukazyvayutsya: marka i tip mashiny, klassy vzryvozashchity, gruppa vzryvoopasnoy smesi i temperaturnyy klass. BEZ ehtogo dokumenta ekspluatatsiya ehlektrodvigatelya vo vzryvoopasnoy zone zapreshchena zakonom i mozhet privesti k ostanovke ob'ekta reguliruyushchimi organami.
Rossijskiy standart GOST IEC 60079 (natsionalnyy ekvivalent IEC 60079) konkretiziruyet tekhnicheskiye trebovaniya po kazhdomu vidu vzryvozashchity. Na praktike sertifikat EAC Ex podtverzhdayet sootvetstviye kak TR EAES 012/2011, tak i kompleкsu GOST IEC 60079.
II. Klassifikatsiya vzryvoopasnykh zon: 0, 1, 2, 20, 21, 22
Podz: kak opredelit zonu — osnova pravilnogo vybora dvigatelya

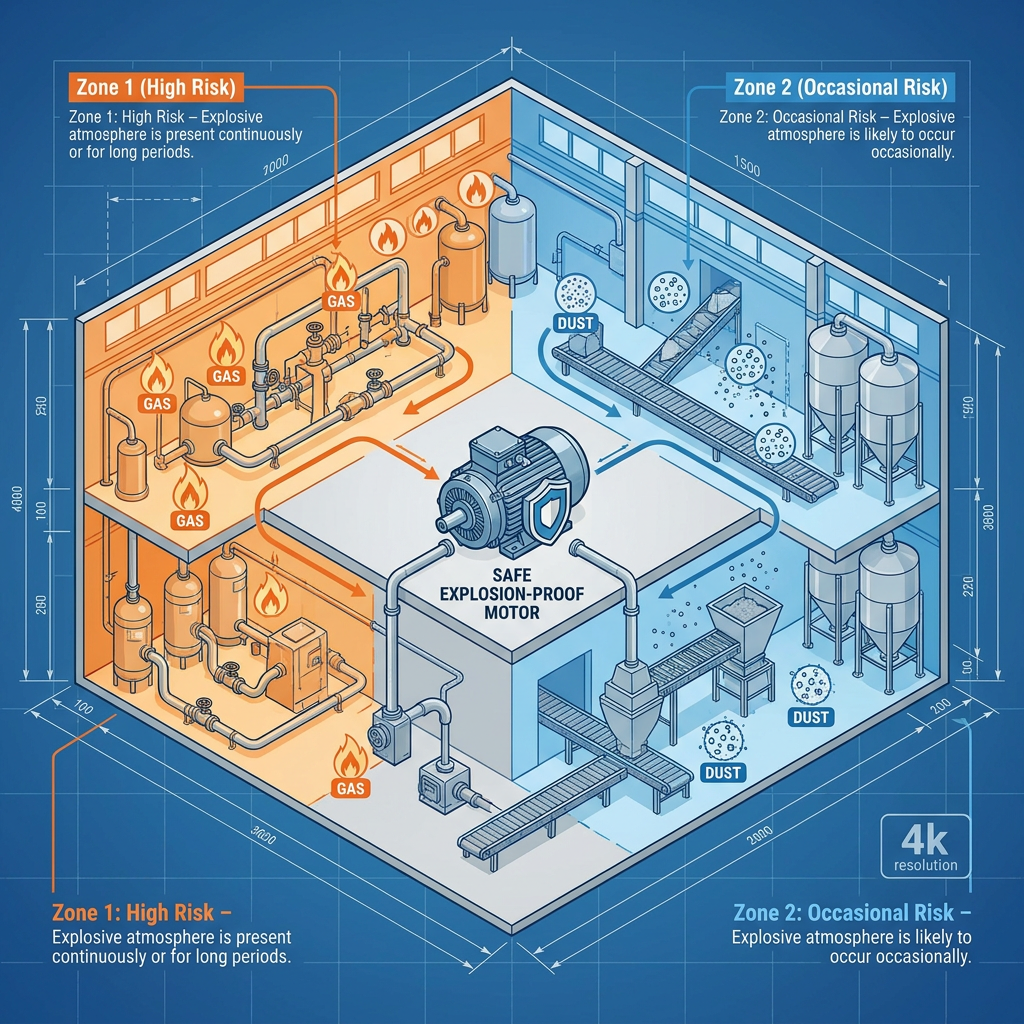

Zona opredelyaetsya po chastote i dlitelnosti prisutstviya vzryvoopasnoy atmosfery: zona 0 (gaz) ili zona 20 (pyl) — vzryvoopasnaya atmosfera prisutstvuyet postoyyanno ili dlitelnoye vremya; zona 1/21 — mozhet prisutstvovat pri normalnoj ehkspluatatsii; zona 2/22 — voznikayet redko i na korotkoe vremya (avaria, razgermetizatsiya).
Klassifikatsiya zon vypolnyaetsya proektiroyshchikami na etape TEKhNOLOGicheskogo proyektirovaniya v sootvetstvii s GOST IEC 60079-10-1 (dlya gazov) i GOST IEC 60079-10-2 (dlya goryuchikh pylej). Dokumentirovanie zon obyazatelno i yavlyaetsya osnovoj dlya vybora EHx-oborudovaniya i sostavleniya oprosnikha dlya postavshchika.
III. Vidy vzryvozashchity: Ex d, Ex e, Ex nA, Ex tb
Podz: kakoj tip vybrat' dlya vashego tipa nagruzki
Ex d (vzryvonepronitsaemaya obolochka, 'd' — 'flameproof'): vnutri obolochki dopuskaetsya vspyshka, no ee rasprostraneniye naruzhу isklyuchaetsya za schet konstruktsii shvov. Prigodna dlya zon 1 i 2 s lyubymi gazy. Tyazhyolaya i dorogaya, no nadezhna pri samykh tyazhyolykh usloviyakh.
Ex e (povyshennaya nadezhnost', 'e' — 'increased safety'): zashchita osnovana na isklyuchenii prichin vosplameniya (povyshennye klass izolyatsii, dopuski na nagreva). Prigodna dlya zon 1 i 2. Legche i deshevle Ex d, tipichno ispolzuetsya dlya nasosov, ventilyatorov i kompressorov v zone 1 gaz.
Ex nA (nevozbuzhdennoye, tlc. — 'non-sparking'): primenyaetsya tol'ko v zone 2. Prostejshiy i naibolee ekonomichnyj vid vzryvozashchity, ne trebuyet usilennoj konstruktsii obolochki. Yavlyaetsya populyarnym vyborem dlya vspomogatelnych privodov v zone 2.

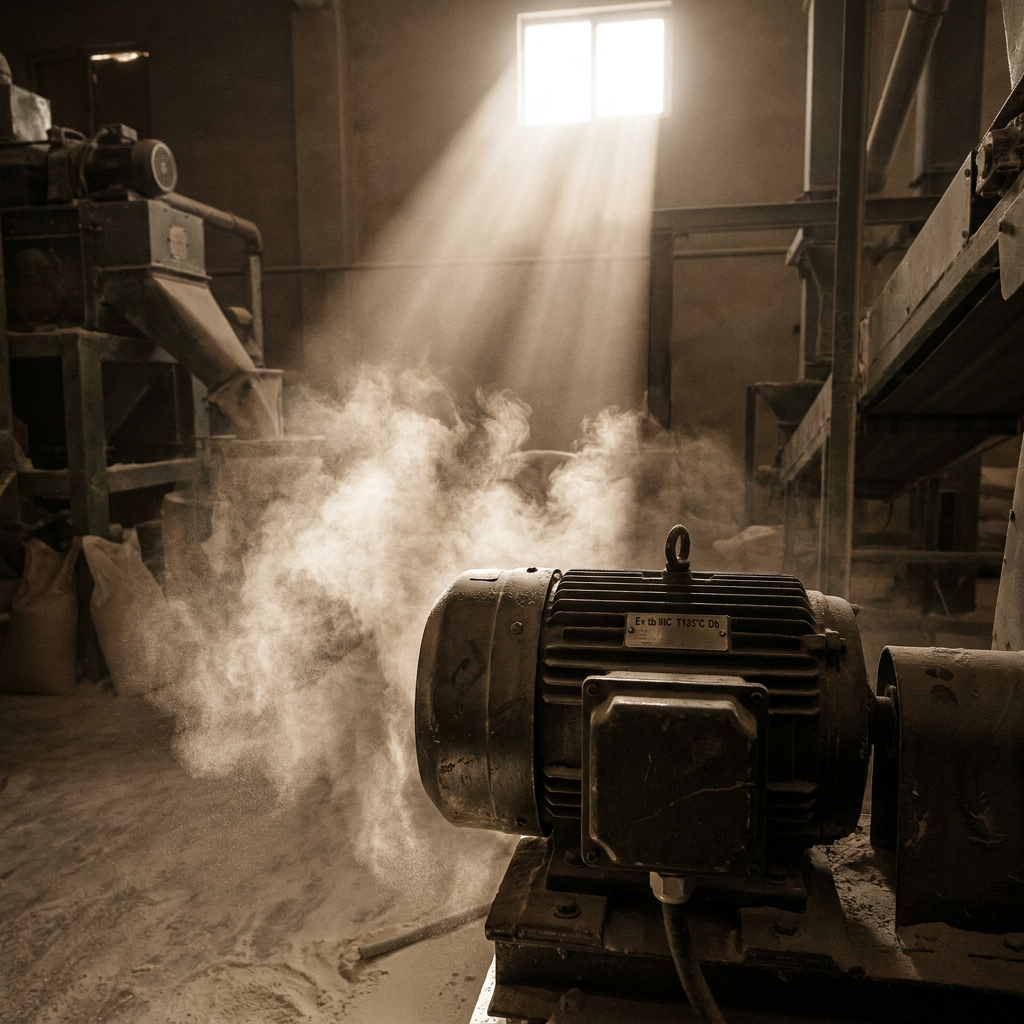

Ex tb (zashchita v vide obolochki dlya goryuchikh pylej, zona 21): primenima pri nalichii goryuchikh pylej. Analogichno Ex e, no rasschitana na pylezashchitu, trebuyet IP6X minimum. HuaxingHuafeng postavlyaet seriyu YAEE3 Ex tb dlya muel'nykh i ugolnykh predpriyatij.
IV. Gruppy vzryvoopasnykh veshchestv i temperaturnyy klass
Podz: pochemu IIA, IIB, IIC i T1-T6 vazhny pri zakaze dvigatelya
Gruppa ehlektroobrudovaniya (podgruppa veshchestva) opredelyayet maksimalnyy razmer zazora v obolochke (Ex d) ili minimal'nuyu temperaturu samovossplameneniya: IIA (propan, ammiakak) — naibolee rasprostranyonnaya, IIB (ehtilen) — sred'nyaya, IIC (vodород, atsetilen) — naibolee zhyostkaya. Dvigatel IIB podkhodit dlya vsekh grupp IIA, no ne naoborot.
Temperaturnyy klass (T1-T6) ukazyvayet maksimalnyy nagrEv poverhnosti mashiny: T1: do 450 C, T2: do 300 C, T3: do 200 C, T4: do 135 C, T5: do 100 C, T6: do 85 C. Temperatura samovosplamenmeniya goryuchego veshchestva dolzhna prevyshat temperaturnyy klass dvigatelya. Napriimer, dlya sernistogo ehtira (temperatura samovosplamenmeniya 160 C) trebuetsya ne nizhe T4.
V. Sertifikaty EAC Ex v praktike HuaxingHuafeng
Podz: dokumenty, kotorye zavod vypuskayet s kazhdym vzryvozashchishchennym dvigitelem
Zavod HuaxingHuafeng vypuskayet vzryvozashchishchennye ehlektrodvigateli serii YAEE3 i YBK v polnom sootvetstvii s TR EAES 012/2011. Kazhdaya partiya soprovozhdaetsya:
1.Sertifikatom sootvetstviya EAC Ex (nomer, srok dejstviya, organ sertifikatsii).
2. Dekalaraciej sootvetstviya TR EAES 012/2011.
3. GOST R sertifikatom (dlya zakazchikov, trebuyushhikh natsionalnoy sertifikatsii).

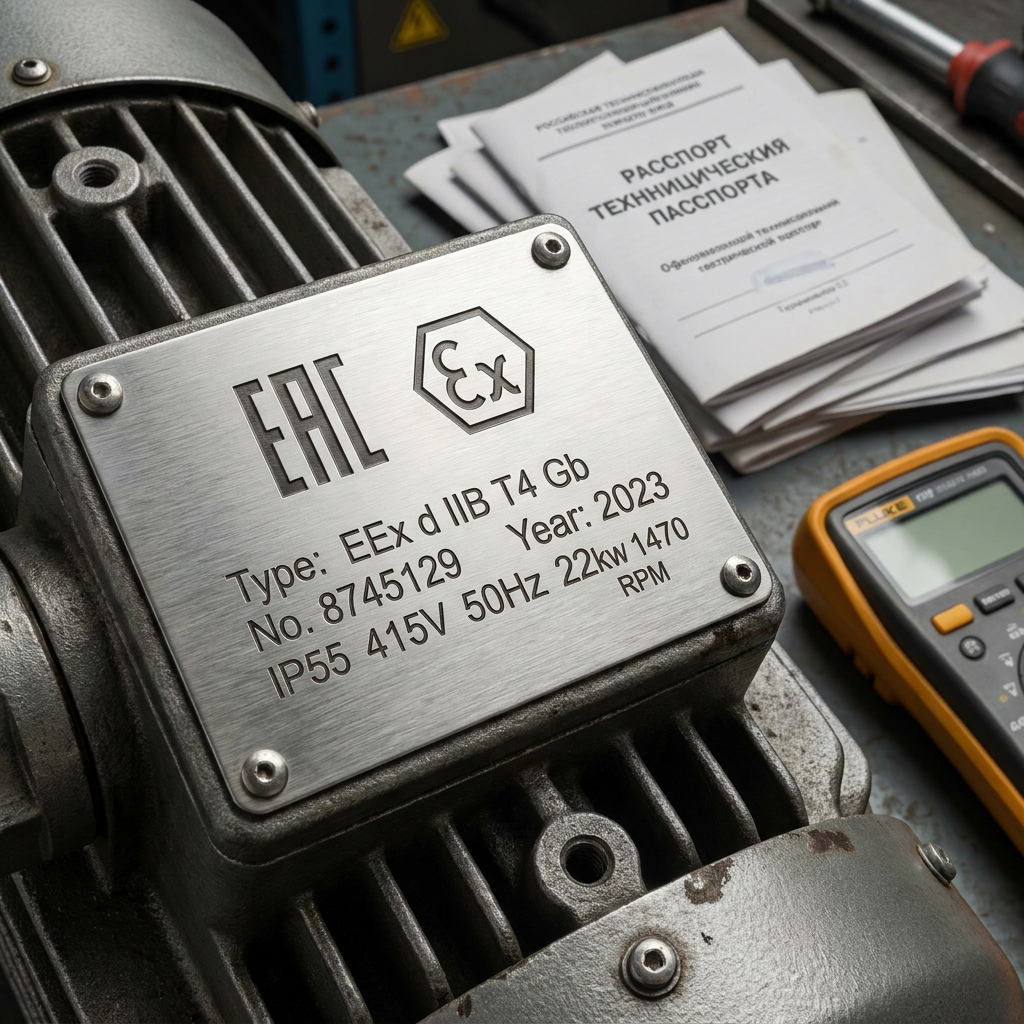

4. Russkim tekhnicheskim pasportom, vklyuchayushchim: tip vzryvozashchity, gruppu, temperaturnyy klass, nomer spetsialnoj markirovki (naprimer: 1ExdIIBT4 Gb).
5. Protokolom tekhnicheskikh ispytaniy iz akkreditovannoj laboratorii.
Kompaniya okazyvat pomoshhh pri podgotovke opytnogo lista (oprosnika) i tekhnicheskogo zadaniya dlya Rostekhnadzora. Po voprosam zakupok vzryvozashchishchennykh mashin obrajtites' k nam cherez sajt www.hxhffbdj.ru ili zaprosit tekhnicheskoe predlojenie s ukazaniem klassa zony, gruppy veshchestva, temperaturno klassa i trebuemoj moshchnosti.
VI. Kratkaya pamyatka: kak pravilno sformirovat zapros na vzryvozashchishchennyy dvigatel
Podz: cheklIst dlya tekhnologa ili snabzhentsa
Pri zakaze vzryvozashchishchennogo ehlektrodvigatelya ukazyvajte v zayyavke:
1.Moshchnost kVt i skorost ob/min (ili pary polyusov).
2. Nominalnoye napryazheniye i chastota (380 V / 50 Hz, 660 V / 50 Hz, 6000 V / 50 Hz).
3. Zona vzryvoopasnoy sredy (0/1/2 dlya gazov; 20/21/22 dlya pyley).
4. Gruppa ehlektroobrudovaniya i podgruppa veshchestva (IIA / IIB / IIC).
5. Temperaturnyy klass (T1 do T6).
6. Stepen zashchity obolochki IP (IP55 minimum, IP65 dlya pylej).
7. Klass klimaticheskogo ispolneniya (U3, T3 dlya Rossii i SNG).
8. Sposob montazha (na lape, na flanTse, kombinirovannyy) i skhema soedinneniya vyvodnykh kontov (D / Y).
9. Metod zapuska (DOL / UPP / ChRP) — vliyayet na ispolnenie obmotki i izolyatsii.
HuaxingHuafeng predostavlyayet besplatnuyu tekhnicheskuyu konsultatsiyu pri podgotovke tekhnicheskogo zadaniya dlya Rostekhnadzora i zakupochnoy dokumentatsii. Obrajtites na www.hxhffbdj.ru ili svyazhites s nami po e-mail dlya polucheniya tablitsy podbora i kommercheskogo predlozheniya.
-
-
