При заказе электродвигателей класс изоляции обмоток зачастую оказывается тем параметром, который упускают из виду чаще всего. Покупатели, как правило, фокусируются исключительно на таких характеристиках, как мощность, частота и напряжение, игнорируя при этом буквенные обозначения в спецификациях — в частности, B, F или H, — которые указывают на класс изоляции. Между тем именно класс изоляции определяет скорость старения двигателя в различных промышленных условиях эксплуатации, включая перегрев, частые циклы пуска и останова, воздействие высоковольтных разрядов, повышенную влажность и агрессивные атмосферные среды. Опираясь на стандарт IEC 60085, данная статья предлагает систематизированное описание классов изоляции, подробно рассматривает влияние класса изоляции на срок службы двигателя и излагает принципы выбора, адаптированные к типичным сценариям применения.
I. Что такое класс изоляции? Почему температура имеет решающее значение?
Podz: Физика деградации — «Правило десяти градусов» в изоляции обмоток

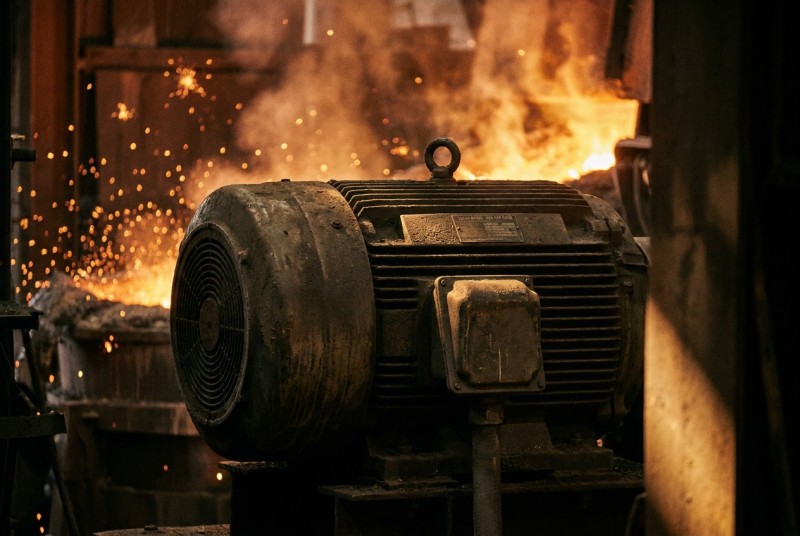

Согласно стандарту IEC 60085 (ГОСТ 8865), класс изоляции электродвигателя определяет максимально допустимую температуру, которую способен выдержать изоляционный материал его обмоток, сохраняя при этом свой номинальный срок службы (как правило, 20 000 часов и более). Эта температура складывается из температуры окружающей среды (номинальное значение которой составляет +40°C) и температурного превышения, обусловленного внутренними потерями самого двигателя.

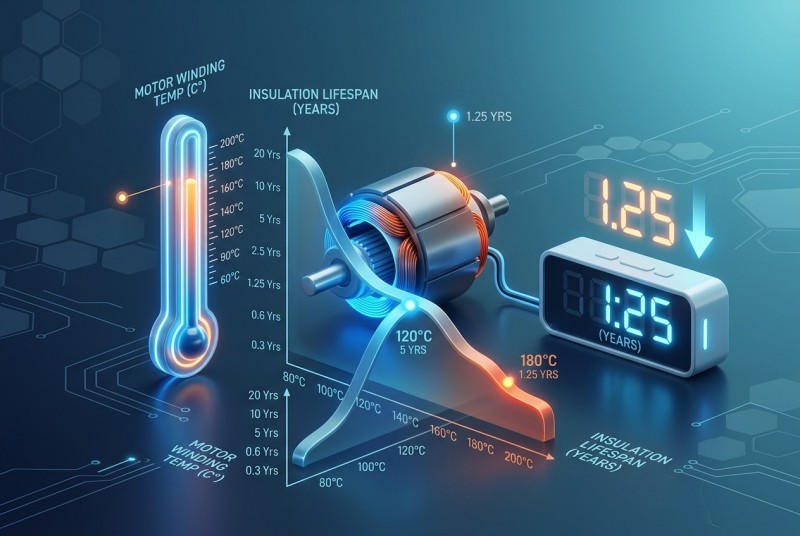

Ключевым принципом, касающимся долговечности изоляции, является так называемое «правило 10°C». Суть этого правила заключается в том, что при повышении температуры на каждые 10°C срок службы изоляционного материала сокращается примерно вдвое. Следовательно — при прочих равных условиях — если двигатель класса F эксплуатируется в режимах, соответствующих стандартам класса B (то есть его фактическая рабочая температура на 20–25°C ниже максимально допустимого предела), срок его службы увеличивается в 4–8 раз. Это служит теоретическим обоснованием широко распространенной в отрасли практики «выбора более высокого класса изоляции вместо более низкого»: выбирая класс F вместо класса B или класс H вместо класса F, можно существенно увеличить интервал эксплуатации двигателя между капитальными ремонтами.
I. Классы изоляции согласно IEC 60085: B, F, H и другие.
Подзаголовок: Таблица экстремальных температур и областей применения по классам
Класс A (105°C): Исторический класс изоляции, ассоциируемый преимущественно с изоляционными материалами на основе текстиля и бумаги. В современных промышленных электродвигателях он в настоящее время практически полностью вышел из употребления.
Класс E (120°C): В настоящее время считается устаревшим; в действующих стандартах его статус был понижен или он был исключен. Часто встречается в электродвигателях старого советского производства, а также в ранних моделях российского производства.
Класс B (130°C): Максимально допустимая температура обмотки составляет 130°C; при температуре окружающей среды 40°C максимально допустимый перегрев обмотки составляет 80°C. Вплоть до начала XXI века этот класс оставался основным стандартом для асинхронных электродвигателей. Сегодня изоляция класса B рекомендуется только для условий легкой нагрузки (например, режим работы C1, применение с низкой частотой пусков, а также эксплуатация в сетях со стабильным напряжением, свободных от гармонических искажений).
Класс F (155°C): Максимально допустимая температура обмотки составляет 155°C, при этом максимально допустимый перегрев составляет 105°C. В настоящее время этот класс изоляции получил наиболее широкое распространение в новых промышленных электродвигателях. В сериях двигателей YE2 и YE3 производства компании Huaxing Huafeng изоляция обмоток класса F является стандартной конфигурацией. Такие характеристики достигаются за счет использования изоляционных лаков класса F, проводов с эмалевым покрытием на основе PEEK/полиамида, а также волокнистых материалов на основе арамида.
Класс H (180°C): Максимально допустимая температура обмотки составляет 180°C, а максимально допустимый перегрев достигает 125°C. Данный класс подходит для следующих условий эксплуатации: двигатели, требующие частых пусков под тяжелой нагрузкой (соответствует режимам работы S3 и S4); двигатели, эксплуатируемые на высоте более 1000 метров над уровнем моря и работающие от преобразователей частоты (ПЧ); двигатели, размещенные во влажной или агрессивной коррозионной среде; а также взрывозащищенные двигатели с маркировкой Ex d/e, предназначенные для эксплуатации во взрывоопасных зонах класса 1 или 21. В сериях высоковольтных двигателей YKK и YRKK изоляция класса H предусмотрена в качестве стандартной опции. Класс N (200°C) и класс R (220°C): преимущественно используются в электродвигателях, работающих в условиях экстремально высоких температур, а также в различных видах специализированного оборудования (например, в тяговых двигателях, судовых компрессорах и т. д.). Также могут встречаться в некоторых видах стандартного промышленного трансмиссионного оборудования.
III. Температурные отклонения и запасы по классу: реальные механизмы функционирования
Режимы работы: типы S1–S9 и их влияние на нагрев обмоток
Стандарт IEC 60034-1 определяет режимы работы электродвигателей, охватывая широкий спектр вариантов — от S1 (продолжительный режим) до S9 (режим с неэлектрическим торможением). Для каждого конкретного режима соответствующие требования варьируются в части допустимого количества циклов «пуск-стоп» в час, величины превышения температуры обмоток и, как следствие, минимально необходимого класса изоляции:
Режим S1 (продолжительный): Двигатель работает в условиях установившегося теплового состояния (стабилизации температуры); как правило, для соблюдения требований в данном случае достаточно изоляции класса F. Режим S3 (повторно-кратковременный, с коэффициентом продолжительности нагрузки PV от 15% до 60%): Характеризуется частыми пусками и сопряжен с накоплением тепловой энергии; в связи с этим рекомендуется выбирать изоляцию класса F с дополнительным запасом прочности или же изоляцию класса H. Режим S4 (повторно-кратковременный с частыми пусками): На этапах каждого замедления и разгона обмотки подвергаются воздействию чрезвычайно высоких тепловых нагрузок; при таких условиях эксплуатации использование изоляции класса H является обязательным. Эксплуатация с использованием ЧРП: Гармоники тока, генерируемые системой частотного регулирования (ЧРП), вызывают дополнительный нагрев как магнитопровода, так и обмоток двигателя; для систем ЧРП мощностью свыше 75 кВт, не оснащенных входным реактором, рекомендуется использовать изоляцию класса H.
IV. Влияние изоляции на техническое обслуживание и перемотку
Тема: Почему стоимость ремонта электродвигателей класса H выше? Какие факторы необходимо учитывать при разработке плана ремонта?

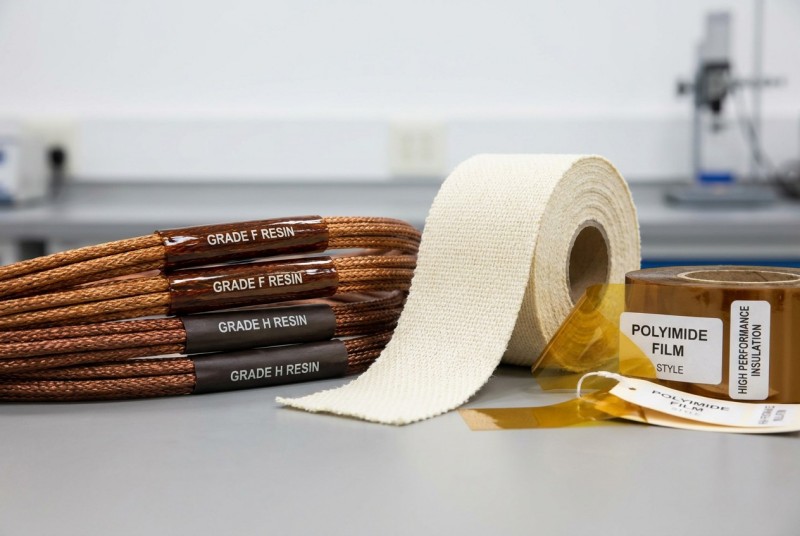

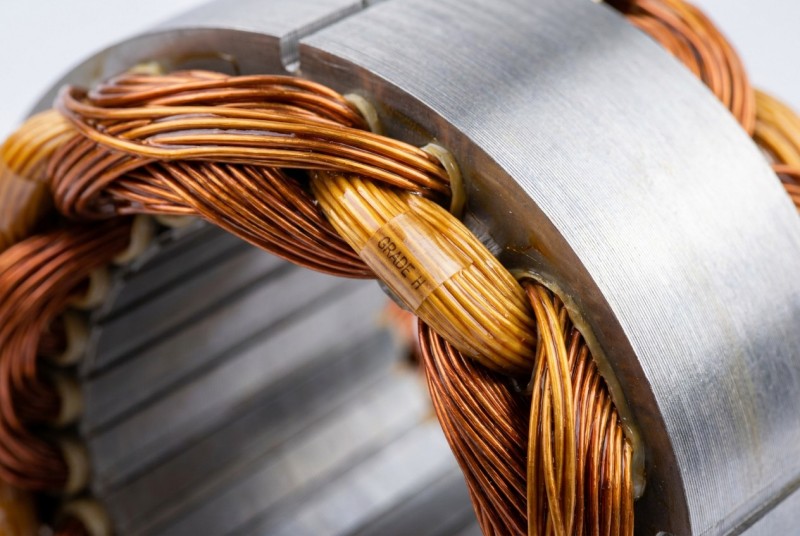

Перемотка обмоток классов F или H требует использования изоляционных лаков соответствующего класса нагревостойкости — а именно лаков класса F (например, ВЛ-941, MLS-F7-155), — а также проводников с изоляцией из PEEK или полиамидной пленки, наряду с применением процессов вакуумной пропитки и сушки. Перемотка двигателя класса F с использованием материалов класса B является грубой ошибкой, поскольку это приводит к сокращению срока службы двигателя в 2–4 раза.
В России контроль качества на предприятиях, занимающихся ремонтом электродвигателей, имеет первостепенное значение: от них требуется предоставление сертификатов соответствия на используемые изоляционные лаки и проводники, документации, подтверждающей выполнение процесса вакуумной пропитки, а также записей о контроле сопротивления изоляции, проведенном как до, так и после ремонта. Проверка осуществляется с помощью мегаомметра; если результаты положительные (превышают 10 МОм при температуре 50°C), ремонтное предприятие признается квалифицированным.
Для оборудования с номинальным напряжением до 690 В перед вводом в эксплуатацию после технического обслуживания необходимо выполнить проверку на отсутствие напряжения (0 В).
V. Влажность, конденсация и системы отопления в период простоя
Podz: Почему изоляция деградирует даже при отключенном оборудовании
Деградация изоляции обмоток происходит не только в процессе эксплуатации оборудования, но и в периоды его простоя или отключения — особенно в условиях повышенной влажности. Конденсация влаги снижает сопротивление изоляции и может потенциально привести к диэлектрическому пробою при последующем запуске оборудования. Эта проблема особенно актуальна для России и стран СНГ — регионов, для которых характерны резкие сезонные перепады температур, влажная производственная среда и широкое использование машин с открытой системой вентиляции.
Методы защиты изоляции в периоды простоя: 1. Встроенные нагревательные элементы (PTC-термисторы или резистивные нагреватели): при остановке двигателя эти элементы подключаются к источнику питания напряжением 220 В для поддержания температуры корпуса оборудования на уровне, превышающем точку росы на 5–10°C. Эта функция является стандартной опцией для оборудования серий YKK, YRKK и YAEE3 производства компании HuaxingHuafeng.
2. Контроль сопротивления изоляции: ежегодно проводите проверку с использованием мегаомметра. Для оборудования с номинальным напряжением 690 В и ниже испытательное напряжение, как правило, составляет 500–1000 В; для оборудования с номинальным напряжением 6/10 кВ испытательное напряжение обычно составляет 2500 В. Принятый критерий оценки таков: сопротивление изоляции должно превышать 1 МОм на каждый 1 кВ номинального напряжения плюс дополнительный запас в 1 МОм. Например, для оборудования с номинальным напряжением 6 кВ минимально допустимое значение сопротивления изоляции составит 7 МОм.
VI. Характеристики, подлежащие указанию при заказе электродвигателей Huaxing Nuofeng: класс изоляции и сопутствующие параметры
Минимальный набор данных, необходимых для выбора правильного класса изоляции
При заказе электродвигателя, пожалуйста, обязательно укажите следующую информацию:
1. Режим работы (S1, S3, S4 и т. д.) и количество пусков в час.
2. Способ пуска (DOL, UPP, ChRP); при использовании метода ChRP требуется класс изоляции не ниже класса F, а если выходная мощность превышает 75 кВт — требуется изоляция класса H.
3. Температура окружающей среды (особенно в случаях, когда температура превышает 40°C или опускается ниже -20°C).
4. Наличие агрессивной среды: например, влажность, превышающая 90%, наличие паров кислот, масляного тумана и т. д.
5. Высота над уровнем моря (если она превышает 1000 метров); с увеличением высоты эффективность охлаждения снижается, поэтому требуется снижение номинальной мощности (деррейдинг) или выбор изоляции класса H.
6. Необходимость установки нагревательных элементов (ТЭНов); это особенно важно для таких регионов, как Сибирь и Северный Казахстан.
Характеристики класса изоляции для продукции стандартной серии Huaxing Huafeng: Серии YE2/YE3 оснащаются изоляцией класса F; серии YKK/YRKK (высоковольтные двигатели) — изоляцией класса H; серия YAEE3 (взрывозащищенные двигатели) — изоляцией класса H; а серия YVF (двигатели с регулируемой частотой вращения, подходящие для пуска методом ChRP) — изоляцией класса H, выполненной с применением технологии усиленной изоляции. Для получения технической консультации или помощи в выборе подходящего класса изоляции с учетом ваших конкретных условий эксплуатации, пожалуйста, свяжитесь с нами через сайт www.hxhffbdj.ru.
-
-
