Взрывозащищенные электродвигатели для нефтегазовой промышленности: практическое руководство
2026-06-16
Когда в 2019 году я впервые оказался на буровой установке в Ханты-Мансийском автономном округе, первым делом механик спросил меня: «Вы используете здесь взрывозащищенные двигатели (класса Ex-d)? Предыдущий подрядчик привез обычный двигатель, и нам пришлось списать его уже через несколько месяцев». Именно тогда я понял: в нефтегазовой отрасли экономия на взрывозащищенных двигателях — это не сбережение средств, а создание пожароопасной ситуации. В этой статье я сосредоточусь на реальных условиях работы на буровой, а не на сухой теории из учебников. Кстати, если вы читаете этот текст, находясь в офисе в Москве или Астане, пусть вас не вводят в заблуждение описания «идеальных условий эксплуатации». Реальность на нефтегазовой платформе — это соленые брызги, зимние морозы до -45°C и близость открытого огня (например, факельных установок). Давайте разберемся в этом подробнее.
1. Опасные (взрывоопасные) зоны на платформе: от теории к практике
Podz: В чем разница между зоной 1 и зоной 2?
Согласно стандарту ГОСТ IEC 60079-10-1, к зоне 1 относятся участки, где взрывоопасные смеси присутствуют постоянно или возникают часто (например, трубопроводы насосных установок с множеством узлов и деталей), тогда как зона 2 — это участки, где подобные условия складываются крайне редко (например, всего раз в год). Проблема возникает, когда проектировщики для перестраховки классифицируют участок как «зону 2», а последующая проверка Ростехнадзора (Федеральной службы по экологическому, технологическому и атомному надзору) выявляет, что фактически он относится к зоне 1. В результате целые партии закупленного оборудования приходится подвергать повторной сертификации.
Пример из практики: в 2025 году на площадке близ Нового Уренгоя был установлен электродвигатель с маркировкой «Ex nA IIA T3» (предназначенный для зоны 2). Первичная проверка выявила стойкий запах метана (объемная доля 0,8%) рядом с насосом — условия, характерные для зоны 1. В итоге двигатель пришлось списать, что привело к убыткам в размере 1,8 млн рублей. В то же время электродвигатели серии YBX4 производства Huaxing Huafeng имеют маркировку «Ex d I Mb T4» (подходят для зоны 1), поэтому с подобными проблемами они не сталкиваются. 2. Температурные классы T3, T4 и T5 — в чем реальная разница между ними?

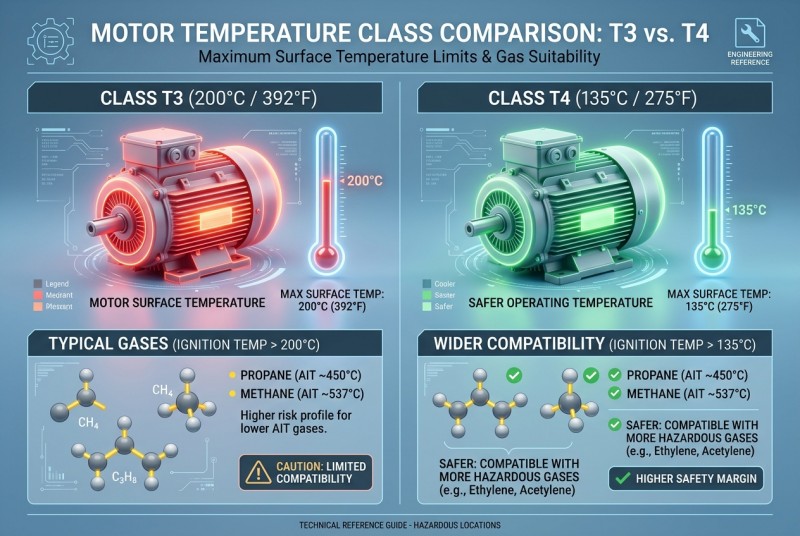

Podz: Почему класс T3 сопряжен с рисками, тогда как T4 считается безопасным?
Температурные классы (коды T) определяют максимальную температуру поверхности оборудования; она должна быть достаточно низкой, чтобы исключить воспламенение окружающих газов. T3 = 200°C, T4 = 135°C, T5 = 100°C. В нефтегазовой отрасли основным газом является метан (CH4), температура самовоспламенения которого составляет 537°C. Однако встречаются и более легковоспламеняющиеся газы — например, пропан и бутан (или смеси, содержащие их); температура их самовоспламенения составляет 470°C.
Когда заказчики предлагают использовать класс T3 для экономии средств, я всегда спрашиваю: «А что, если в газе содержатся такие горючие компоненты, как пропан?» Хотя температура самовоспламенения пропана составляет 470°C, его нижний предел взрываемости (НПВ) равен всего 2,1% (для сравнения: у метана — 5%). Мой вывод таков: для новых платформ я всегда рекомендую класс не ниже T4, а для старых платформ, где существует риск утечек, T3 — это абсолютный предел. Компания Huaxing Huafeng поставляет все взрывозащищенные электродвигатели со стандартным классом T4 (класс T3 доступен по запросу). 3. Соляной туман и коррозия: как предотвратить сокращение срока службы двигателя на 50%.

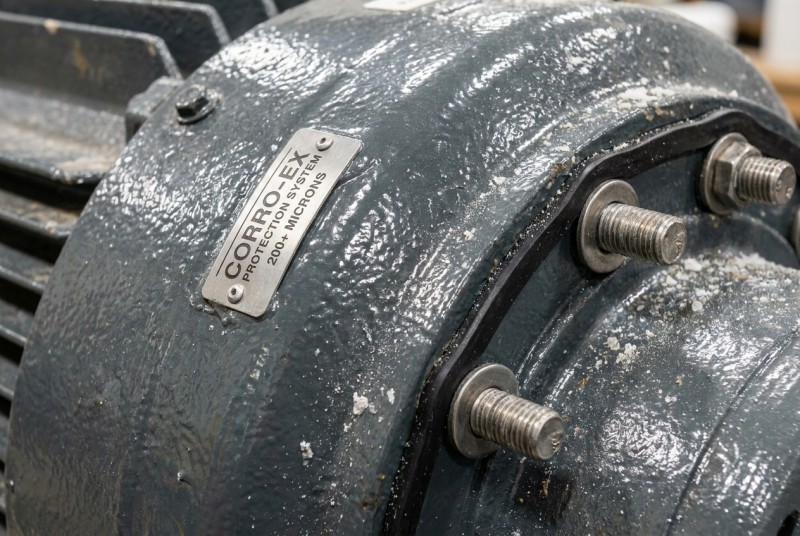

Коррозионная стойкость: помимо степени защиты IP65, данные устройства отличаются применением специальной технологии нанесения защитного покрытия.

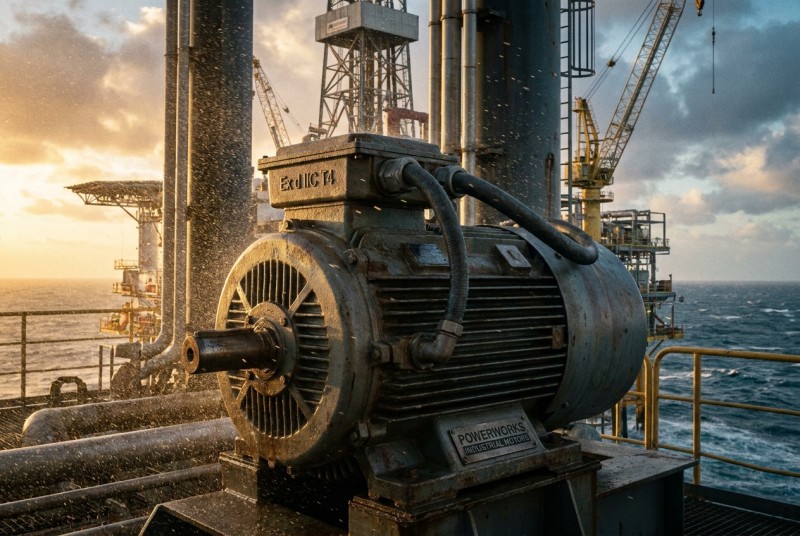

Морские и прибрежные платформы (например, в регионах Сахалина и Каспийского моря) эксплуатируются в суровых, агрессивных условиях, подвергаясь воздействию таких факторов, как солевой туман и сероводород (H2S). В подобных условиях стандартные электродвигатели с корпусом из чугуна марки СЧ20 (согласно ГОСТ 1412) обычно начинают ржаветь уже через 6–12 месяцев. Оптимальным решением является исполнение CORRO-EX (соответствующее стандарту ГОСТ Р МЭК 60079-0). Ключевые характеристики включают корпус из нержавеющей стали марки 12Х18Н10Т с покрытием из эпоксидной смолы (толщиной более 200 мкм) и уплотнения из фторкаучука (FPM).
Важный нюанс конфигурации: при выборе электродвигателя следует обращать особое внимание на климатическое исполнение (например, У, УХЛ, О). Для прибрежных зон Каспийского моря необходимо выбирать исполнение «О» (морской климат), а не «УХЛ» (умеренно-холодный климат). Неправильный выбор в прошлом приводил к сокращению срока службы электродвигателя с ожидаемых 10 лет до всего лишь 8 месяцев. Компания Huaxing Huafeng предлагает исполнение CORRO-EX для всей линейки взрывозащищенных электродвигателей (серии YBX3, YBX4, YBBP).
4. Частотно-регулируемый привод во взрывоопасных средах
Podz: Почему стандартные частотно-регулируемые приводы (ЧРП) не следует устанавливать рядом с насосами
Нефтегазовая отрасль постоянно ищет энергосберегающие решения (особенно на фоне роста цен на электроэнергию). Однако установка ЧРП в зонах класса 1 или 2 сопряжена с серьезными трудностями. Стандартные ЧРП при работе создают искрение (вызванное коммутационными скачками напряжения до 1000 В), поэтому их необходимо размещать в безопасной зоне. Возможные решения: 1) Вынос ЧРП в безопасную зону (хотя это требует прокладки кабелей длиной более 100 метров, что ведет к значительному падению напряжения и возникновению помех). 2) Использование «взрывозащищенного ЧРП» (с сертификацией Ex d или Ex e) — но это дорогостоящий вариант (цена в 3–4 раза выше по сравнению со стандартным оборудованием).

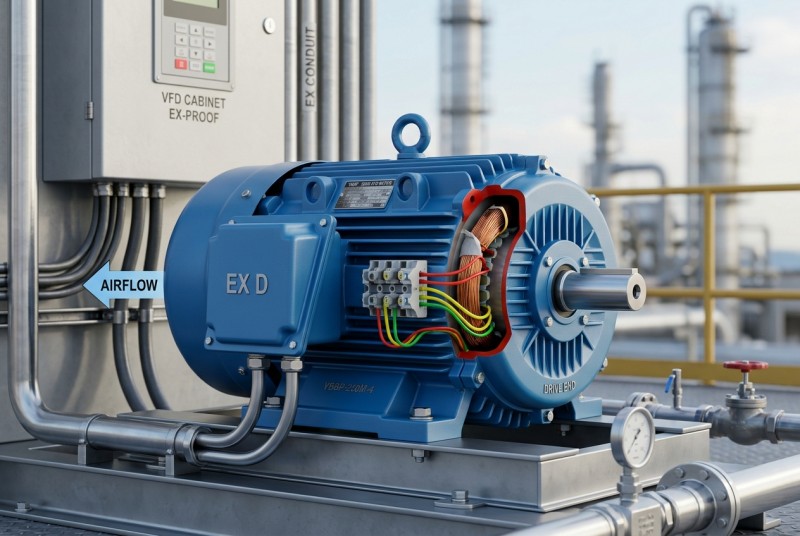

Наиболее часто рекомендуемое нами решение — двигатель серии YBBP (взрывозащищенный двигатель с принудительной вентиляцией), который можно подключить к стандартному ЧРП, расположенному за пределами взрывоопасной зоны. Двигатели YBBP оснащены встроенной тепловой защитой (термисторами PTC), отключающей питание привода при достижении температуры 155°C. Такой подход позволяет снизить затраты на 40–60% по сравнению с покупкой взрывозащищенного ЧРП.
5. Реальная экономическая выгода: китайские или европейские двигатели? Врезка: Сравнение совокупной стоимости владения (TCO) за 10 лет
Сравнивая цены, специалисты по закупкам видят следующую картину: Siemens 1LA7 (Ex d) стоит около 850 000 рублей, а Huaxing Huafeng YBX4 — примерно 320 000 рублей. «О! Китайский вариант дешевле!» — может воскликнуть закупщик. Однако Ростехнадзор и служба технического обслуживания зададут вопрос: «А где документация?» Siemens предоставляет необходимые документы (на русском языке), тогда как китайские производители делают это не всегда. Без «паспорта двигателя» (соответствующего стандарту ГОСТ Р МЭК 60034-1) и «протокола приемо-сдаточных испытаний» объект (например, буровая платформа) не может быть допущен к эксплуатации. Вывод таков: несмотря на высокую стоимость продукции Siemens, ее можно ввести в эксплуатацию практически сразу после поставки. Покупка оборудования китайского производства без соответствующей документации может сэкономить 500 000 рублей, однако последующее оформление бумаг приведет к простою оборудования длительностью от 3 до 6 месяцев.
Подход компании Huaxing Huafeng заключается в предоставлении полного комплекта документации (на русском языке) для *каждого* электродвигателя. Это наше ключевое преимущество. Кроме того, следует учитывать сроки поставки: доставка из Германии (Siemens) занимает от 16 до 20 недель, тогда как доставка из Пекина (Huaxing) — всего 5–7 недель. Это критически важно для срочных заказов (например, при отправке в режиме AOG-6 — «самолет на земле» / срочная доставка критически важного груза).
6. Рекомендации по эксплуатации, не указанные в каталоге продукции
Врезка: Три важных совета по продлению срока службы электродвигателей для морских платформ
1) Регулярно проверяйте кабельные уплотнения. Хотя взрывозащищенные (Ex d) двигатели оснащены герметичными кабельными вводами, уплотнения могут треснуть при транспортировке — особенно с учетом зачастую сложных условий эксплуатации на платформах. При попадании воды обмотки подвергаются коррозии в течение 2–3 месяцев. 2) Никогда не используйте стандартные (негерметичные) подшипники в среде, содержащей сероводород (H2S). Сероводород вызывает коррозию подшипниковой стали, что приводит к выходу узла из строя через 4–6 месяцев. Необходимо использовать подшипники со «специальным покрытием» (компания Huaxing применяет серию SKF «V»). 3) Всегда проверяйте сопротивление изоляции перед запуском (особенно после зимнего простоя). При воздействии низких температур (до -40°C) внутри обмоток может скапливаться конденсат. Перед пуском двигатель необходимо «прогреть» (подав пониженное напряжение) для удаления влаги.
Если у вас возникли вопросы касательно конкретной платформы, не стесняйтесь оставлять комментарии или писать на электронную почту. Я не робот, а реальный инженер; постараюсь ответить в течение 24 часов (при условии, что в это время я не нахожусь на объекте).
-
-
