Коррозионностойкие электродвигатели для химической промышленности: ключевые факторы выбора
2026-06-18
На химических предприятиях электродвигатели зачастую хранятся и эксплуатируются не в условиях контролируемого микроклимата, а в зонах, насыщенных агрессивными газами, такими как хлороводород или хлор. Во время визита на завод в Тольятти в 2023 году я увидел стандартный асинхронный двигатель мощностью 55 кВт (рассчитанный на 15 лет службы), который вышел из строя всего через 14 месяцев эксплуатации. Причиной стало не качество самого двигателя китайского производства, а выбор модели стандартного исполнения вместо коррозионностойкой. В этой статье рассказывается, как избежать подобных ошибок и тем самым сократить расходы на техническое обслуживание.
1. Почему химические вещества приводят к преждевременному выходу двигателей из строя?
Тема: Проблемы коррозии на химических производствах — реальные данные
В обычных офисных условиях срок службы электродвигателя составляет 15–20 лет. На складах химической продукции, где присутствуют пары соляной кислоты (HCl), средний срок службы сокращается до 3–4 лет. В прибрежных зонах с воздействием солевого тумана (например, на нефтеперерабатывающих заводах Астраханской области) этот показатель составляет 5–7 лет. Разница весьма существенна. К основным факторам, вызывающим коррозию, относятся кислые пары (pH < 4), щелочные растворы (pH > 10), газообразный хлор (Cl2, HCl), аммиак и диоксид серы (SO2). Эти вещества разрушают лакокрасочное покрытие, проникают в обмотки и вызывают коррозию статоров и валов.
Особую опасность представляет скрытая коррозия. Внешне двигатель может выглядеть исправным, однако внутри, между лопатками ротора, уже могут образоваться глубокие коррозионные каверны (глубиной 2–3 мм). При разборке двигателя мощностью 90 кВт, проработавшего два года на заводе минеральных удобрений в Салавате, была обнаружена желтая пленка хлорида железа на поверхности ротора, а подшипники при вращении уже издавали характерный шипящий звук. Вывод: химическая промышленность требует специализированных конструктивных решений, а не просто стандартных изделий серого цвета с дополнительным слоем краски.
2. Классы коррозионной стойкости: не путать с классами защиты IP
Тема: Стандарт ГОСТ 15150-69 и практическая классификация
Многие инженеры путают класс защиты IP65 с коррозионной стойкостью. Это разные понятия. Класс IP определяет степень защиты от пыли и влаги, а не устойчивость к воздействию кислот. Для химических сред при классификации обычно используется стандарт ГОСТ 15150-69: категории ug1, ug2, ag1, ag2, ag3 (коррозионно-активные среды). Наиболее распространенные на практике категории:
- ag1 — Слабоагрессивная среда: воздействие аммиака, сульфидов, повышенная влажность; допустимо использование эпоксидных грунтовок. - ag2 — Среднеагрессивная среда: воздействие соляной и азотной кислот, газообразного хлора, нефтепродуктов; требуется комплексная система эпоксидно-полиуретанового покрытия, валы из нержавеющей стали и обмотки, пропитанные специальным изоляционным лаком. - ag3 — Высокоагрессивная среда: воздействие крайне агрессивных сред, высокие концентрации щелочей, резкие перепады температуры и влажности. Для эксплуатации в таких условиях требуются корпус из нержавеющей стали AISI 316, термостойкая изоляция класса H и двойные кабельные вводы. Практический пример: на заводе резинотехнических изделий в Стерлитамаке мы однажды заменили предусмотренное спецификацией двигателя покрытие Ag3 на Ag2; защитный слой прогорел менее чем за полтора года, что потребовало замены всех уплотнений и привело к финансовым потерям в размере около 40 000 евро. Гораздо выгоднее сразу приобретать запчасти, соответствующие требуемым техническим характеристикам, чем впоследствии оплачивать доставку сменных компонентов.
3. Покрытия и материалы: что отличает коррозионностойкие двигатели?
Тема: Высокоэффективная защитная технология, невидимая невооруженным глазом

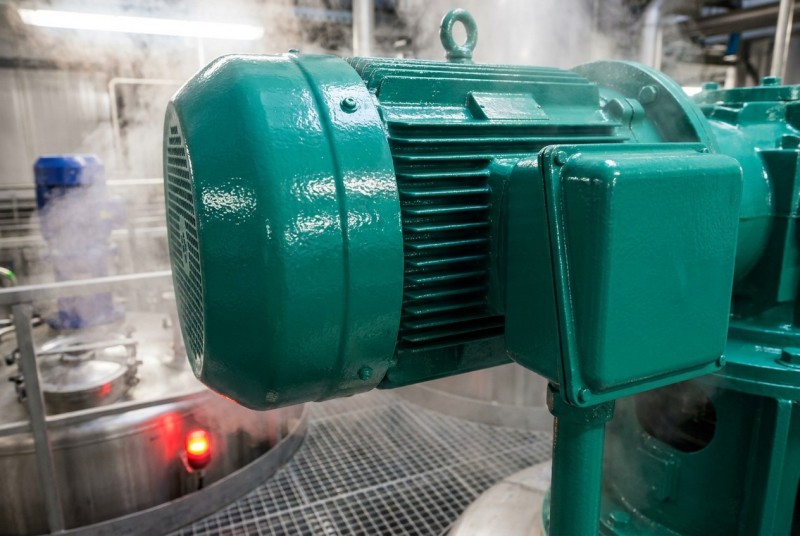

На первый взгляд, основное различие между коррозионностойкими и стандартными электродвигателями заключается лишь в цвете — обычно серо-зеленом или сине-зеленом (RAL 5021). Однако подлинное отличие кроется во внутреннем устройстве:

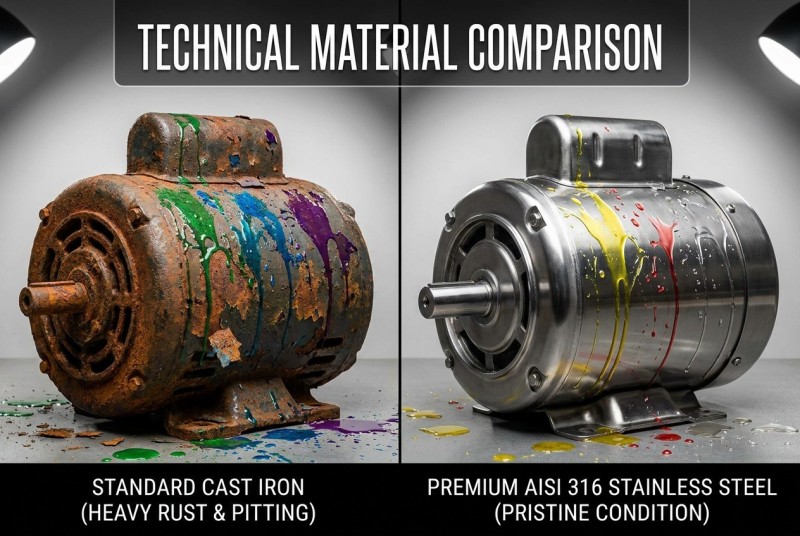

1. Корпус: В стандартных моделях используется чугун марки GGG40, в коррозионностойких — чугун с добавлением никеля (GGG40 Ni), а для особо тяжелых условий эксплуатации применяется нержавеющая сталь марок AISI 304 или 316. Хотя версии из нержавеющей стали стоят на 35–40% дороже, они обеспечивают значительно более длительный срок службы в агрессивных средах.
2. Вал: В стандартных моделях используется сталь марки 45; для работы в агрессивных средах требуется нержавеющая сталь AISI 420 или титановое покрытие. Это особенно важно для насосных агрегатов, так как вал насоса постоянно контактирует с коррозионно-активными жидкостями.
3. Обмотки: Стандартная изоляция класса F (155°C) недостаточно устойчива к воздействию химически активных сред. Коррозионностойкие версии отличаются обмотками, залитыми эпоксидным компаундом, и увеличенным на 15–20% воздушным зазором для улучшения теплоотвода. Также повышена влагостойкость до уровня TH (тропическое влажное исполнение).

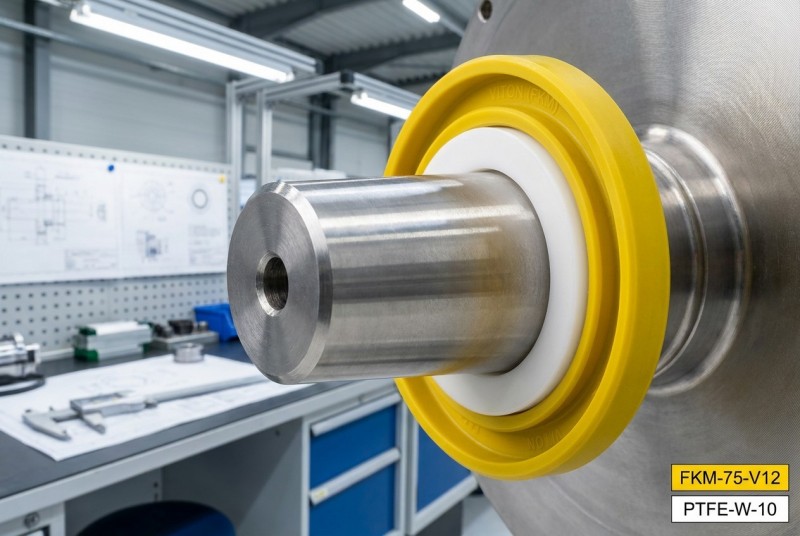

4. Уплотнения и прокладки: В стандартных моделях используется резина NBR, тогда как для работы с химическими веществами применяются материалы FKM (Viton) или PTFE. Viton устойчив к воздействию бензина, топлива и кислотных сред с уровнем pH до 2. Несмотря на то, что стоимость таких материалов в 3–4 раза выше стандартных, эти затраты полностью оправданы, учитывая сложность замены стандартных сальников двигателя в условиях ограниченного пространства.
5. Покрытие: Не просто стандартная эмаль, а многослойная система (фосфатирующий грунт + эпоксидный грунт + полиуретановое финишное покрытие) общей толщиной не менее 120 мкм. Мы контролируем толщину покрытия на заводе с помощью толщиномера; среднее значение составляет 150–180 мкм. 4. Практическое применение: Конкретные сценарии установки данных электродвигателей
Примеры реализации: Реальные заказы, выполненные нашей компанией в РФ и странах СНГ
Ниже приведены несколько конкретных случаев из практики за последние три года:
- Насос для перекачки хлорной кислоты на заводе в г. Дзержинск (Нижегородская обл.). Двигатель мощностью 75 кВт, 6 кВ; исполнение Ag2; вал из нержавеющей стали AISI 420; уплотнения из фторкаучука (FKM). Эксплуатируется с 2022 года, нареканий нет.
- Вытяжной вентилятор на производстве аммиака в г. Тольятти. Двигатель мощностью 110 кВт; степень защиты IP65; покрытие AG1 с дополнительной эпоксидной антикоррозийной обработкой. Критически важным фактором здесь была влагостойкость, а не стойкость к химической коррозии, так как пары аммиака конденсируются на корпусе двигателя.
- Компрессор для работы с серной кислотой на фармацевтическом предприятии в г. Усть-Каменогорск (Казахстан). Двигатель мощностью 200 кВт; исполнение AG3; корпус полностью из нержавеющей стали AISI 316; изоляция класса H. Условия эксплуатации: температура до +50°C, влажность 95%, воздействие концентрированной серной кислоты. Для дополнительной герметизации клеммной коробки мы также нанесли специальный силиконовый герметик.
- Привод мешалки реактора на заводе по производству полимеров в г. Казань. Двигатель мощностью 45 кВт для работы с частотно-регулируемым приводом (ЧРП); режим работы S4 (повторно-кратковременный). Сложность заключалась не только в воздействии кислых газов, но и в вибрации, вызванной неравномерными нагрузками. Мы заменили подшипники модели 6312 на более крупные 6314 и установили виброгасители на монтажном основании.
5. Приемочные испытания: Чек-лист для заказчика
Podz: Мы сами выполняем эту работу — проводим семь видов проверки перед отгрузкой.
Получив партию коррозионностойких электродвигателей, не ограничивайтесь лишь визуальным осмотром. Вот что следует проверить:

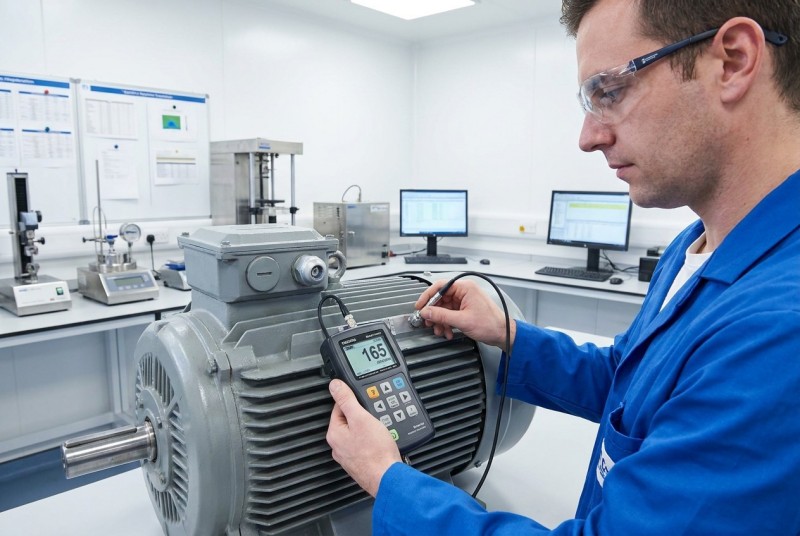

1. Толщина покрытия — измеряется толщиномером. Минимальное требование — 120 микрон, оптимальный показатель — 150–180 микрон. Особое внимание уделите ребрам охлаждения на корпусе двигателя: именно там слой покрытия обычно самый тонкий. 2. Маркировка на заводской табличке — должны быть указаны класс защиты от коррозии (ag1/ag2/ag3) и материал вала (AISI 420/304/316). 3. Вращение вала вручную — вал должен вращаться плавно, без заеданий. Заклинивший подшипник — главный признак того, что защита от влаги была нарушена при транспортировке. 4. Проверка изоляции мегаомметром — при температуре 20°C сопротивление должно составлять не менее 1 МОм. Для классов ag2/ag3 требование строже: не менее 5 МОм. 5. Характеристики сальника (уплотнения) — проверьте маркировку на резине. FKM (фторкаучук) обычно имеет желтый или коричневый цвет, а NBR (нитрильный каучук) — черный. Это визуальная проверка. 6. Сертификат на покрытие — запросите у поставщика технический паспорт с указанием типа использованной краски. 7. Осмотр с разборкой (выборочная проверка 1–2 единиц из партии) — убедитесь, что обмотки прошли качественную пропитку лаком, а не просто покрыты им поверхностно. Знаю, это может показаться излишней осторожностью, но после случая, когда клиент в Одинцово получил 12 двигателей, окрашенных обычной краской вместо требуемого эпоксидного покрытия, я убедился: лучше перепроверить, чем оплачивать дорогую доставку до Москвы и получить некачественный товар.
6. Затраты и экономическая выгода: сколько на самом деле позволяют сэкономить коррозионностойкие двигатели?
Расчет окупаемости инвестиций (ROI) с учетом срока службы 5 лет
Возьмем для примера стандартный двигатель мощностью 75 кВт (380 В) с классом защиты AG2. Цена стандартной версии составляет примерно 2200–2400 евро (в зависимости от курса валют и объема заказа). Стоимость коррозионностойкой версии составляет 3400–3700 евро. Разница в цене при покупке — 1300 евро.
Однако давайте рассмотрим эксплуатационные расходы. Стандартные двигатели в агрессивных условиях: – ремонт обмотки требуется через 2–3 года: 800–1200 евро; – замена подшипников каждые 1,5–2 года: 300–400 евро; – перекраска корпуса и профилактическое обслуживание: 150–200 евро в год; – простои на техобслуживание: 1–2 дня (на химическом производстве это оборачивается потерей производственных мощностей на сотни тысяч евро).
Коррозионностойкие двигатели: – первый ремонт обычно требуется не ранее чем через 7–10 лет; – срок службы подшипников до 4–5 лет при надлежащем обслуживании; – отсутствие необходимости в восстановлении покрытия; – минимальные простои на обслуживание. За 5 лет эксплуатации общая экономия на техобслуживании и простоях составляет 3000–4500 евро. За вычетом дополнительных затрат на покупку (1300 евро) чистая экономия на один двигатель составляет 1700–3200 евро. А если на вашем предприятии используется 10–15 таких двигателей? Вы можете подсчитать сами.
(Кстати, компания Huaxing Huafeng предоставляет гарантию 3 года на коррозионностойкие модели, тогда как на стандартные модели она обычно составляет всего 1–1,5 года. Мы уверены в их долговечности.)
7. Каналы заказа и наличие на складе
Подзаголовок: Каталог серии коррозионностойких двигателей Huaxing Huafeng
Мы производим и поставляем коррозионностойкие двигатели в исполнениях AG1, AG2 и AG3, с мощностью от 0,75 кВт до 800 кВт и напряжением 380 В или 6–10 кВ. Серия продукции включает модели: YBX3 (взрывозащищенные и коррозионностойкие), YE4/YE5 (высокоэффективные), а также специализированные модели, разработанные для конкретных агрессивных сред. Сроки производства: 25–35 дней для стандартных изделий, 45–60 дней для заказов по индивидуальным параметрам.
Текущее наличие на складе в Москве: – YBX3-132M-4, 7,5 кВт, AG2, 380 В — 18 шт. – YBX3-160L-4, 15 кВт, AG2, 380 В — 12 шт. – YE4-200L-4, 30 кВт, AG1, 380 В — 8 шт. – Серия YKK (6 кВ), 250 кВт, AG3 — изготавливается под заказ; срок поставки — 40 дней.
Доставка по России занимает 7–12 дней; доставка в Казахстан, Узбекистан и Киргизию — 12–18 дней. В стоимость включены расходы на таможенное оформление и сертификацию EAC. Мы предлагаем бесплатные консультации по выбору подходящего класса антикоррозийной защиты; при возникновении интереса пишите на info@hxhffbdj.ru или свяжитесь с нами через WhatsApp по номеру +7 (XXX) XXX-XX-XX.
Мне лично нравится работать с химическими предприятиями: тамошние инженеры прекрасно понимают, что экономить на защите оборудования — решение недальновидное. При правильном монтаже эти двигатели оправдывают оказанное им доверие десятилетиями надежной работы.
-
-
