Электродвигатели для угольных шахт: требования и правильный выбор
2026-06-11

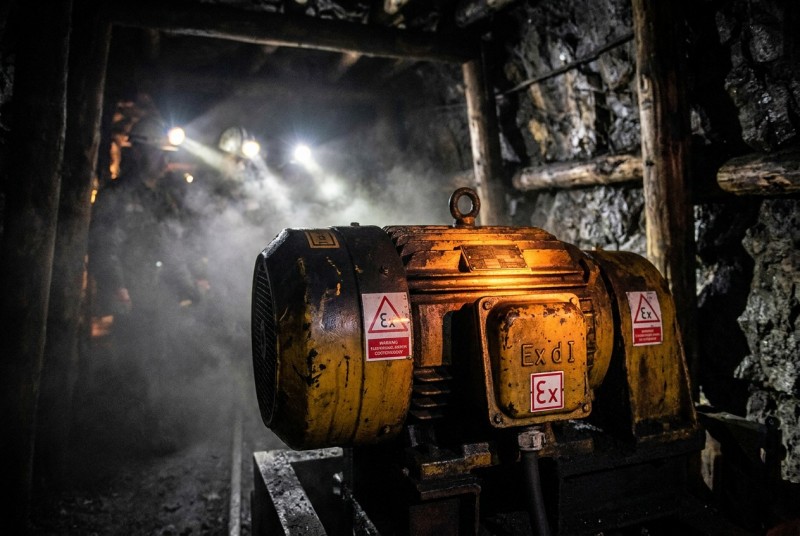

Если вам когда-либо доводилось спускаться в шахту на глубину более 500 метров, вы наверняка узнали бы этот запах — характерную смесь серы, угольной пыли и трансформаторного масла. В таких условиях работают сотни электродвигателей, и ошибка при их выборе может привести не только к остановке производства, но и к несчастным случаям с летальным исходом. Компания Huaxing Huafeng обладает более чем десятилетним опытом производства шахтных электродвигателей серий YBK3 и YBS. В этой статье я выйду за рамки сухой теории и поделюсь практическими знаниями, полученными в ходе реальной эксплуатации оборудования.
1. Почему в шахтах нельзя использовать стандартные электродвигатели (и это вовсе не шутка)
Podz: Реальный пример из практики клиента в Кузбассе

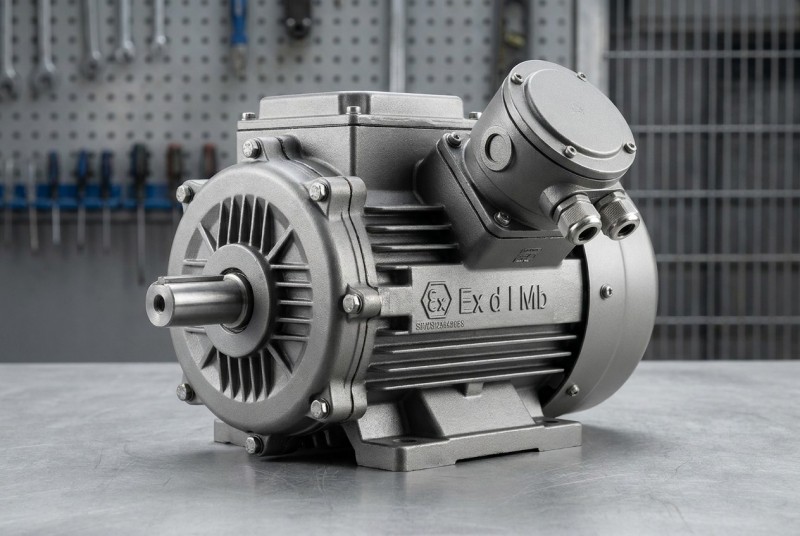

В 2024 году клиент приобрел стандартный асинхронный электродвигатель серии YE4 для снижения затрат и установил его в насосной камере. Результат: обмотки двигателя вышли из строя всего через четыре месяца (по причине человеческого фактора — монтажники не учли, что степень защиты IP54 недостаточна для данных условий эксплуатации). Условия работы на горнодобывающих предприятиях сопряжены с двумя основными опасностями: 1) метан (CH4), взрывоопасный при концентрации в воздухе от 5% до 15%; и 2) угольная пыль, способная взрываться при концентрации от 30 до 1500 г/м³. Подобные условия эксплуатации требуют наличия степени защиты не ниже IP65, а также сертификатов взрывозащиты Ex d I Mb и EEx d IIC T4.
Кроме того, плохая вентиляция приводит к резкому повышению температуры подшипников. При отсутствии системы смазки фактический срок службы часто оказывается значительно меньше расчетного показателя в 50 000 часов. Электродвигатели серии YBK3 производства Huaxing Huafeng отличаются особой конструкцией корпуса, позволяющей снизить температуру подшипников на 12–18°C по сравнению с традиционными моделями.
2. Классификация электродвигателей для горнодобывающей промышленности согласно стандартам ГОСТ и IEC
Тема: Какие обозначения стандартов ГОСТ Р МЭК следует указывать в техническом паспорте?
В России при закупках по 223-ФЗ и 44-ФЗ требуется соблюдение стандарта ГОСТ Р МЭК 60034-1. Однако есть нюанс: многие производители импортного оборудования (например, Siemens, ABB, WEG) маркируют свою продукцию только в соответствии со стандартами МЭК (IEC). Это не ошибка — с 2015 года стандарты ГОСТ Р гармонизированы со стандартами МЭК. Проблема заключается в том, что внутренние технические условия (ТУ) некоторых компаний устарели на 20 лет: в них до сих пор указывается «климатическое исполнение У2», тогда как в России согласно ГОСТ 15150-69 эта классификация давно заменена на «климатическое исполнение У». Вот простая таблица, которую можно распечатать и передать поставщикам (я сам использую ее на совещаниях):
┌─ ... │ Маркировка взрывозащиты │
├─────────────────────────────────────────────────────────────────────────┤
│ Для насосов │ ГОСТ Р МЭК 60034-1 │ Ex d I Mb T4 │
│ Для конвейеров │ ГОСТ Р МЭК 60034-25│ Ex d IIC T4 │
│ Для вентиляционного оборудования │ ГОСТ Р МЭК 60079-0 │ Ex d I Mb T3 │
└─────────────────────────────────────────────────────────────────────────┘
Да, я знаю, что форматирование в Word может выглядеть неидеально, но поставщики обычно привыкли работать с бумажными материалами.
3. Расчет мощности: часто неясно, откуда брать исходные данные.
Тема: Почему «параметры с заводской таблички», используемые проектировщиками, могут стать ловушкой?
Указывая параметры, проектировщики часто просто пишут «Pd = 630 кВт», не учитывая КПД насоса (обычно 0,75–0,85). На самом деле расчет должен выглядеть так: P_расч = P_насоса / η_насоса / η_пер = 630 / 0,82 / 0,96 = 800 кВт. Так, если приобрести двигатель мощностью 630 кВт, он будет работать с перегрузкой 27%, и его обмотки сгорят в течение шести месяцев. Я всегда запрашиваю у заказчиков технические паспорта насосов — именно оригинальную документацию от производителя, а не проектные чертежи, — и выполняю расчеты на их основе. В восьми случаях из десяти расчетные показатели не совпадают с данными, предоставленными заказчиком.
Особый случай представляют собой ленточные конвейеры: их пусковой момент в 1,5–1,7 раза превышает номинальный, при этом в сети питания возможны колебания напряжения (с падением до 85% от номинального значения). В связи с этим для конвейеров мы обычно рекомендуем использовать частотно-регулируемый привод (ЧРП) или выбирать двигатель с коэффициентом перегрузочной способности 1,8–2,0 (например, серии YBBP производства Huaxing Huafeng).
4. Частотно-регулируемый привод в горнодобывающей промышленности: риски и решения
Podz: Почему взрывозащищенные частотно-регулируемые приводы (ЧРП) стоят в три раза дороже стандартных?
Горнодобывающие предприятия сталкиваются с проблемой: стандартные ЧРП нельзя устанавливать вблизи взрывоопасных зон из-за риска возникновения электрической искры. Обычно существует два решения: либо перенести ЧРП в безопасную зону (что требует прокладки 50–100 метров кабеля и приводит к потерям мощности), либо использовать «взрывозащищенный» ЧРП (класса Ex d) — последний стоит в 2,5–3 раза дороже стандартного устройства. Китайские производители, в том числе и мы, нашли решение этой задачи: в двигателях серии YBBP в каждую обмотку встроены терморезисторы (PTC), которые при достижении температуры 150°C подают сигнал на ЧРП для остановки работы. Такой подход экономически выгоднее использования традиционных взрывозащищенных ЧРП.
Справочные данные: в 2025 году средняя цена взрывозащищенного ЧРП мощностью 400 кВт составляет около 3,5 млн рублей (условия поставки CIF Москва). Переход на двигатель YBBP, оснащенный терморезисторами PTC, позволяет сэкономить около 1,2 млн рублей. Практические аспекты: как мы внедряем методы компании Siemens (и за счет чего достигаем экономии).
Podz: Kratkiy obzor togo, chto my izuchili na servise Siemensa v 2023-2024

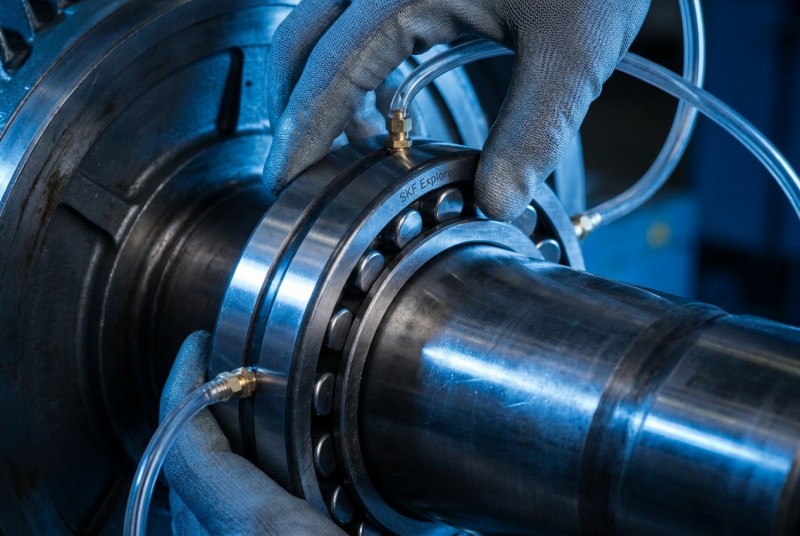

My v Huaxing Huafeng regulyarno razbirayem importnye dvigateli (Siemens, ABB, Leroy-Somer), chtoby ponimat, gde oni silny. Chto my pereniali: 1) Sistema smazki - u Siemensa tsentralizovannaya (odin vvod), u nas v YBK3 - 4 tochki, no s dublirovaniyem. 2) Podshipniki - my ispolzuem SKF ili NKE (Avstriya), no ne Kitay (Harbin i dr.), potomu chto v shakhte raznica v resurse - 2 raza. 3) Kabelnyy vvod - my sdelali ego povorotnym (na 360°), chtoby montazhnik ne muchilsya s raskhlebayvaniyem kajbelya.
No est veshchi, gde my obhodim import: naprimer, stoimost zapasnykh chastey. Podshipnik SKF 6314 dlya Siemensa stoit okolo 150 EUR, dlya Huaxing Huafeng - 110 EUR (origihal SKF). Krome togo, sroki postavki: Siemens iz Germanii - 14-18 nedel, my iz Pekina v Moskvu - 5-7 nedel (ili so sklada v Moscow).
6. Chasto zadavaemyye voprosy (i otvety, kotorykh net v kataloge)
Podz: Voprosy, kotoryye zakazchiki zadayut nam posle obeda (kogda vse chto-to vspominayut)
V: Mozhno li ispolzovat evropeekiy dvigatel v rossiyskoy shakhte?
O: Teoreticheski da, esli est sertifikat EAC Ex (Tamozhennyy soyuz). No est razilichiya v shkole: v plotnykh plastakh (Kuzbass) trebuyetsya povyshennaya moshchnost na edinicu vesa uglya, a evropeyskiye normy raschitany na bolee myagkiye usloviya (Germania, Polsha). Poetomu my chasto melioriruyem evropeyskiye razmery pod rossiyskiye trebovaniya.
V: Kakoy srok sluzhby v realnosti (ne v kataloge)?
O: Esli dvigatel rabotayet v rezhime S1 (nepreryvno) i temperatura v shakhte ne vyshe +40°C - okolo 8-10 let. No esli est vodnoy par (vlastnost > 90%), srok sokrashchayetsya do 4-5 let. Dlya takoikh sluchayev my predlagayem 'vlagozashchishchennuyu versiyu' (propoitku laka), +15% k stoimosti.
V: Nuzhno li zazemleniye dlya vzryvozashchishchennogo dvigatelya?

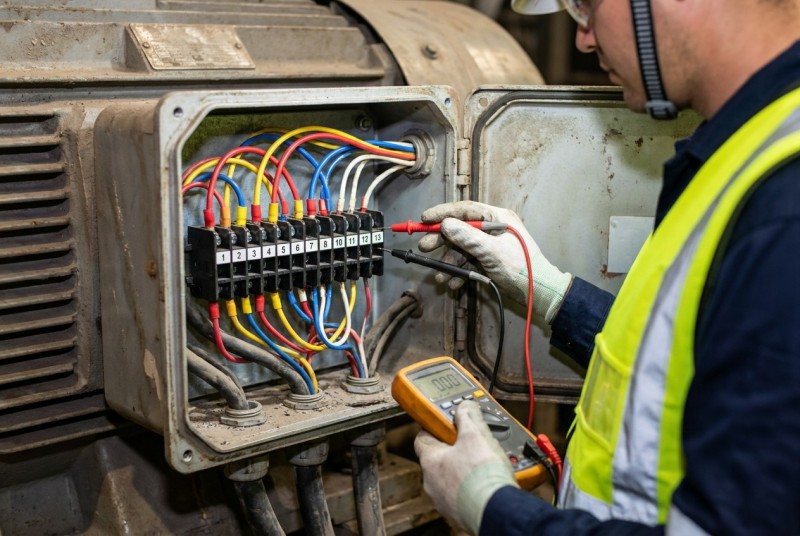

O: Dazhe yest 'Ex d' trebuyetsya zazemleniye PE-provodom ne menee 10 mm² (dlya dvigateley > 250 kVt). No my videli sluchai, kogda gornyaki 'ekonomili' - i poluchali proboy po korpusu. SMERSH (proverka) v 2025 godu stala bolee zhestkoy - pryamo na shakhte delayut izmereniye soprotivleniya izolyacii.
-
-
