Электродвигатель для насоса: почему 80% покупателей переплачивают за лишние киловатты

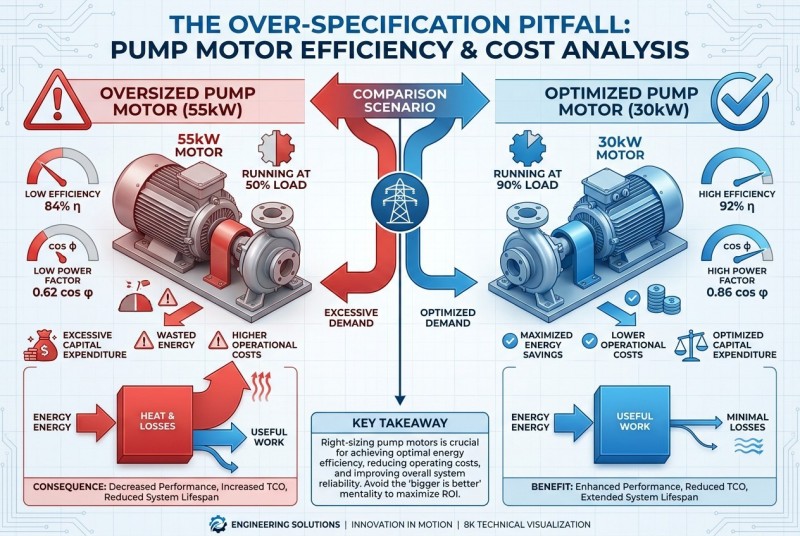

На прошлой неделе позвонил главный механик из Нижневартовска — насосная станция ЦНС 180-170 после замены двигателя на 75 кВт жрала на 22% больше тока, чем старая 45-киловаттная машина. Скажете, невозможно? Очень даже возможно, и я вижу эту историю раз в месяц. Проблема не в двигателе, а в том, что трифазный асинхронный электродвигатель подбирали не по гидравлической кривой насоса, а по принципу "возьму с запасом, чтобы точно не сгорел". Запас-то получается двойной: сначала завхоз добавляет 15% к паспортной мощности, потом снабженец берёт ближайший стандартный размер вверх, а монтажник ещё ставит электродвигатель с 10%-ным  service factor. На выходе 30 кВт реально需要的 нагрузки крутит машина 55 кВт. КПД падает с 92% до 84%, cos φ с 0.86 до 0.62, а счётчик крутит те самые 22% переплаты каждый месяц — за год набегает 280-340 тысяч рублей на одной станции. Формула, между прочим, не тайна: P = (ρ × g × Q × H) / (102 × η_нас × η_передачи). Подставьте реальные значения расхода и напора, и в 70% случаев получится мощность на 1-2 типоразмера меньше, чем стоит в графе "рекомендуемый двигатель" в каталоге насоса. Почему так происходит? Потому что производитель наоса закладывает worst-case scenario, а ваши реальные условия — это не worst, это normal.

Считаем правильно: от H-Q кривой до пускового момента

Podz: Реальный расчёт для вертикального многоступенчатого насоса

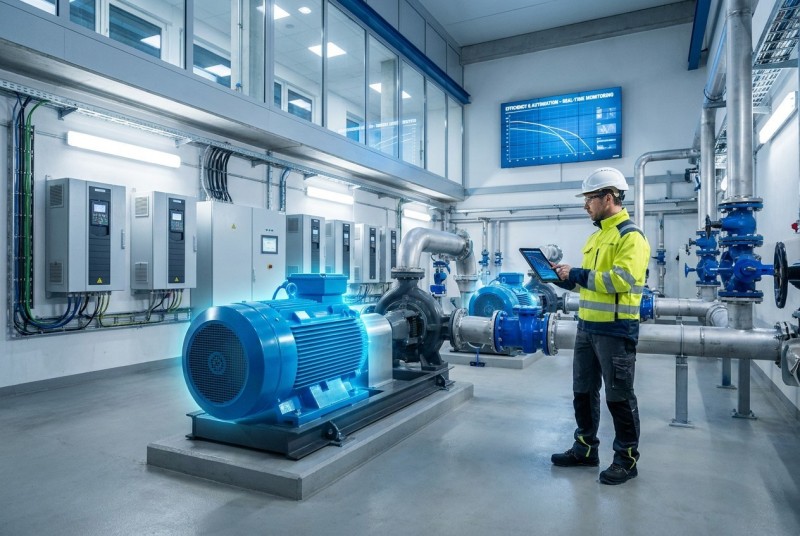

Возьмём конкретику: насос К 200-150-400, расход 350 м³/ч, напор 50 м, КПД насоса 78%, частота 1500 об/мин. Считаем: P = (1000 × 9.81 × 0.0972 × 50) / (102 × 0.78 × 0.98) = 61.2 кВт. Ближайший стандарт — 75 кВт, не 90 и не 110, как часто ставят. Но тут есть один нюанс, о котором молчат учебники — пусковой момент. Насос при закрытой задвижке требует 30-40% номинального момента, при открытой — до 70%. Трифазный асинхронный электродвигатель с короткозамкнутым ротором развивает пусковой момент 1.8-2.5 от номинала, так что запас по пуску есть всегда. Проблема в другом — момент инерции маховика насоса (GD2) и время разгона. Если GD2 насоса больше 8-10 кг×м², двигатель 75 кВт может разгоняться 6-8 секунд, и при прямом пуске тёпловой расцепитель автомата сработает. Вот тут и появляются варианты: либо ставить электродвигатель на типоразмер больше (90 кВт), либо использовать устройство плавного пуска, либо частотник. В 80% случаев правильный ответ — частотник, потому что он решает ещё и задачу регулирования производительности. Помню объект в Тюмени — поставили ЧРП на насос холодной воды, за первый месяц сэкономили 18% электроэнергии, плюс ушли гидроудары, из-за которых раньше меняли уплотнения каждые 4 месяца.
