Высоковольтный электродвигатель 6 или 10 кВ: как выбрать класс напряжения
2026-07-23
Трифазный асинхронный электродвигатель 6 кВ vs 10 кВ: в чём разница на практике
Podz: Стоимость кабеля, трансформатора и потерь — реальные цифры
Вопрос, который мне задают на каждом крупном проекте: двигатель 6 или 10 кВ? Типичный объект — насосная станция на нефтеперерабатывающем заводе в Уфе, мощность 1250 кВт, 1500 об/мин. Сравниваем. Двигатель 6 кВ: ток статора 150 А, кабель 3×50 мм² медный, длина 200 метров — 4.8 млн рублей за кабель. Двигатель 10 кВ: ток 90 А, кабель 3×35 мм² — 3.1 млн рублей. Разница в кабеле 1.7 млн. Но двигатель 10 кВ стоит на 18-22% дороже (из-за изоляции большей толщины), то есть на 1250 кВт переплата около 380 тысяч рублей. Трансформатор 10/0.4 кВ уже стоит на подстанции, а 6/0.4 — нужно ставить отдельный, плюс 2.1 млн рублей. Итого по капиталке 10 кВ выгоднее на 3.4 млн рублей. Но есть эксплуатационные расходы: высоковольтный электродвигатель 10 кВ имеет чуть больший ток холостого хода (на 4-6%), КПД ниже на 0.3-0.5%, и за 20 лет жизни набегает 400-600 тысяч разницы в электроэнергии. Так что если мощность до 800 кВт — 6 кВ выгоднее, от 800 до 1500 — считайте конкретно, свыше 1500 — почти всегда 10 кВ. Это при условии, что на объекте уже есть 10 кВ. Если тянуть новую ЛЭП — считайте по-другому, там 6 кВ может выиграть из-за более дешёвых ячеек КРУ.
Пуск высокого напряжения: прямой, реакторный, мягкий
Podz: Что выбрать для насоса 2500 кВт на НПЗ
Возьмём насос 2500 кВт, 6 кВ, 1500 об/мин на нефтеперерабатывающем заводе в Нижнекамске. Прямой пуск — пусковой ток 6.5×I_ном = 1850 А. Сеть 6 кВ не выдержит, посадка напряжения 18-22%, остановятся соседние двигатели. Реакторный пуск — последовательно с двигателем включается реактор, ток пуска снижается до 3.5×I_ном = 1000 А, посадка напряжения 8-10%, допустимо. Цена решения — реактор РБ-6-400 (380 тысяч) + ячейка шунтирования (220 тысяч). Минус — момент пуска падает до 0.6×M_ном, для насоса с закрытой задвижкой хватает. Частотный пуск — ток 1.2×I_ном, нулевая посадка напряжения, но цена частотника на 2500 кВт 6 кВ — 18-22 млн рублей. Реакторный вариант — 0.6 млн. Разница в 30 раз. Когда частотник оправдан? Когда нужен не только пуск, но и регулирование производительности. На насосах с дросселированием экономия от ЧРП составляет 20-35% электроэнергии, и при двухставочном тарифе на НПЗ окупаемость 2.5-3.5 года. Если регулирования нет — реакторный пуск, и точка. Ещё вариант — устройство плавного пуска тиристорное (УПП), но на 6 кВ оно стоит 4-6 млн, и его область — мощности 500-1200 кВт, на 2500 уже нецелесообразно.
Изоляция статора и контроль частичных разрядов
Podz: Система MONNAQA, TPPD — как предотвратить пробой

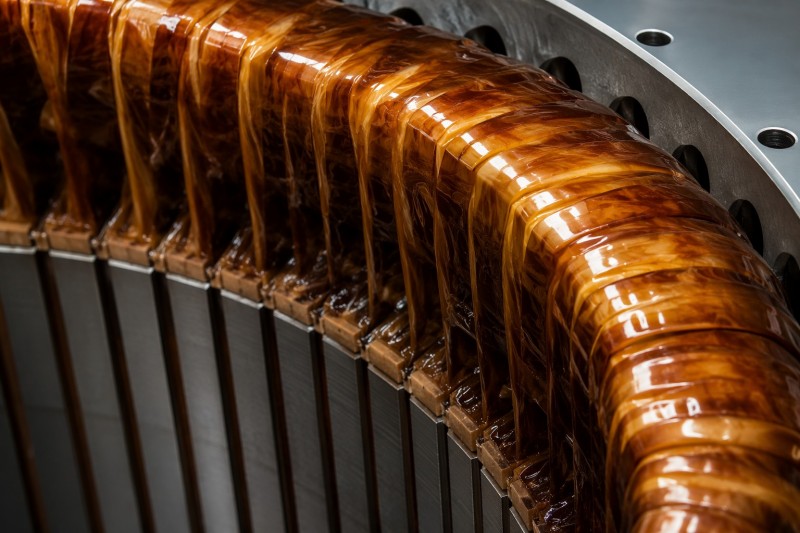

Высоковольтный электродвигатель — это не просто большая машина. Главное отличие — система изоляции статорной обмотки. На 6-10 кВ используется термореактивная изоляция типа «Monolit» или эпоксидно-слюдинитовая лента, пропитанная под вакуумом (VPI). Толщина изоляции 2.5-4.5 мм, в зависимости от класса напряжения. И вот что важно: эта изоляция не умирает мгновенно. Сначала в толще появляются частичные разряды (partial discharge, PD) — микропробои в воздушных включениях. За год-два они превращаются в древовидные каналы (treeing), и ещё через 2-3 года — пробой на корпус. Чтобы не ждать пробоя, ставят систему онлайн-мониторинга частичных разрядов. Самая распространённая на российских объектах — MONNAQA (ABB) или отечественная ТПЧР-М. Датчики — ёмкостные муфты на выводах статора, цена системы 1.2-1.8 млн рублей на двигатель. Дорого? А пробой статора на 2500 кВт — это перемотка 8-12 млн рублей + простой 21-30 дней. На непрерывном производстве сутки простоя стоят 3-8 млн рублей. Так что мониторинг PD окупается за первый предотвращённый пробой. Что ещё? Раз в год — измерение сопротивления изоляции мегомметром 2500 В, раз в три года — испытание повышенным напряжением 1.6×U_ном в течение 1 минуты, и обязательно — тангенс диэлектрических потерь при 0.2, 0.5 и 1.0×U_ном. Если tg δ растёт более 2% в год — изоляция деградирует, готовьтесь к капремонту в течение 2-3 лет.
-
-
