Электродвигатель для вентилятора: маховик, который ломает всё
2026-07-23
Трифазный асинхронный электродвигатель и вентилятор: проблема GD2
Podz: Почему прямой пуск 55 кВт на дымососе — это авария через 200 часов

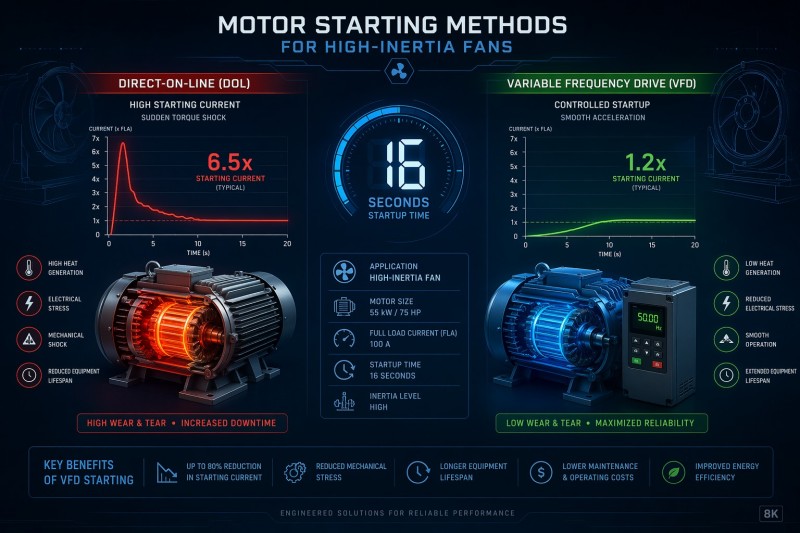

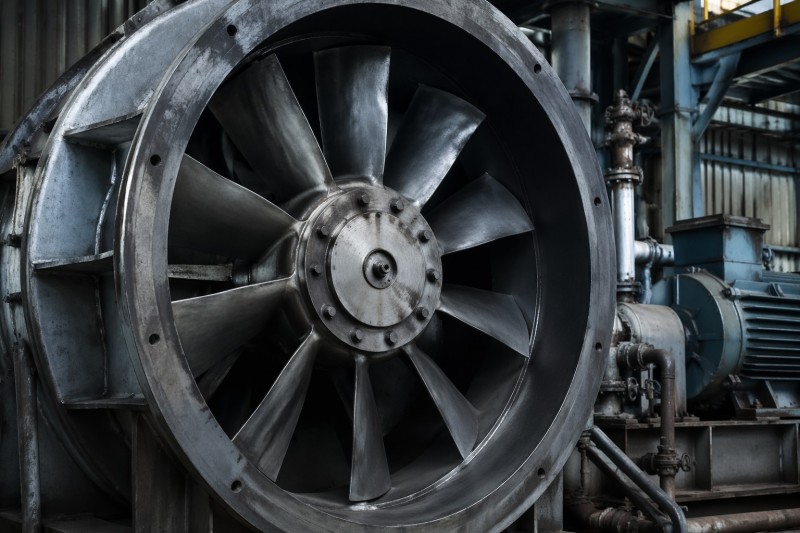

Котельная в Челябинске, декабрь 2024. Дымосос ДН-15, 55 кВт, 1000 об/мин. Двигатель поставили обычный — АИР280S6, с прямым пускателем. Через 14 дней после запуска вылетел подшипник со стороны вентилятора, через 21 — перегорела обмотка. Механики котельной в шоке:"Мы же всё по паспорту сделали". По паспорту — да. По физике — нет. И вот почему. Рабочее колесо дымососа диаметром 1.5 метра имеет момент инерции GD2 порядка 280 кг×м². Это в 40-50 раз больше, чем ротор трифазный асинхронный электродвигатель самого себя. Время разгона при прямом пуске считается так: t = (n × GD2) / (375 × M_пуск - M_сопр). Подставляем: (1000 × 280) / (375 × 2.2 × 980) = около 16 секунд. Шестнадцать! Пусковой ток при этом 6.5× от номинала, то есть 1100 А в течение 16 секунд. За это время обмотка разогревается до 180°C, изоляция класса F (155°C) уже за гранью, а подшипник на валу вентилятора работает в режиме гидродинамического голодания — обороты маленькие, масляный клин не формируется, металл трётся по металлу. За 20 пусков такой режим убивает и подшипник, и изоляцию. Решение? Либо частотник (лучший вариант), либо устройство плавного пуска, либо двигатель с повышенным пусковым моментом (M_пуск/M_ном >= 2.5).
Рабочий цикл S1 vs S6: как читать график и не переплатить
Podz: Тягодутьевые машины, дымососы, дутьевые вентиляторы — различия
Вентиляторы бывают трёх типов, и электродвигатель для каждого нужен свой. Дутьевой вентилятор (нагнетание) — работает в режиме S1, постоянная мощность, обычный двигатель АИР подходит. Дымосос (тяга) — S1, но температура уходящих газов 200-250°C, нужен двигатель с изоляцией класса H (180°C) и специальной конструкцией — охлаждение отдельно, подшипники с термокомпенсацией. Цена такого двигателя на 30-40% выше, но без него через полгода получаете перемотку. Третий тип — вентилятор охлаждения трансформаторов и оборудования, режим S6 (повторно-кратковременный), включается на 10-15 минут каждые полчаса. Тут можно сэкономить — трифазный асинхронный электродвигатель с ПВ 40% на типоразмер меньше, чем для S1. Но есть нюанс: пусков при S6 много, и каждый пуск — это 6-кратный ток в течение 3-5 секунд. За смену может быть 30-40 пусков, и ресурс изоляции тратится быстрее, чем при постоянном режиме. Поэтому для S6 берите двигатель с service factor не ниже 1.15 и обязательно с PTC-датчиками в обмотках. Если вентилятор на улице — ещё и климатическое исполнение У1 или УХЛ1, с обогревом подшипниковых узлов для пуска при минус 30.
Высокотемпературные двигатели для дымососов: 200°C и выше
Podz: Что поставить на котельную в Челябинске

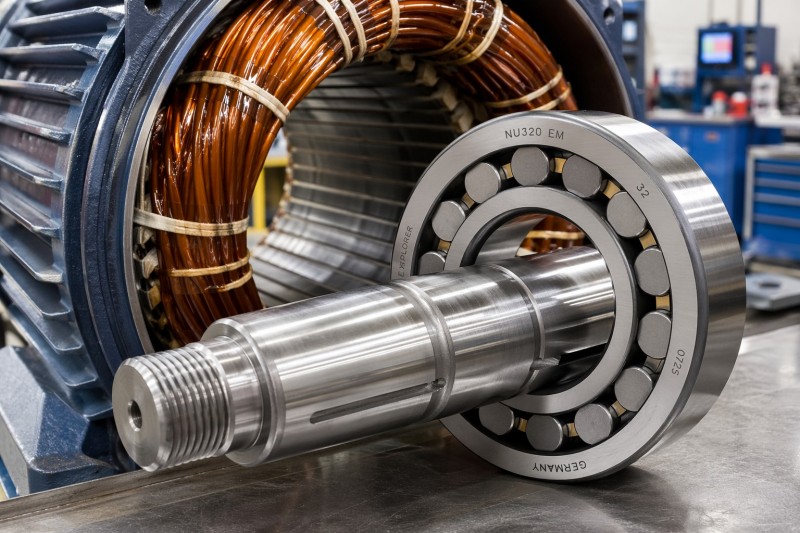

Вернёмся к челябинской котельной. После двух сожжённых двигателей пригласили меня на консультацию. Что поставили взамен? Двигатель 5А280M6, 55 кВт, 1000 об/мин, изоляция класса H (180°C), со встроенными PTC-датчиками (3 шт. по 120°C), подшипник NU320 на стороне вентилятора — роликовый, для восприятия термического расширения вала. Плюс частотник Danfoss VLT 55 кВт с настройкой разгона 25 секунд и ограничением тока 3×I_ном. Итог: за 11 месяцев ни одной аварии, ток в пуске 480 А вместо 1100, температура обмоток держится 95-105°C, подшипники — 55-60°C. Да, двигатель обошёлся в 198 тысяч вместо 142 за обычный АИР. Плюс частотник 280 тысяч. Но две перемотки + два простоя по неделе стоили бы около 240 тысяч + убытки от отсутствия тепла. То есть первый же аварийный цикл окупает всё. И ещё момент: на дымососе обязательно нужно уравновешивание рабочего колеса перед пуском. Заводское равновесие нарушается после 2-3 месяцев работы из-за абразивного износа лопаток золой, и вибрация растёт. Если электродвигатель на 1500 об/мин вибрация 2.8 мм/с — норма, на 4.5 — уже опасно, на 7.1 — срочно на балансировку. А чем выше вибрация, тем быстрее умирают подшипники — закон физики, его не обойти. Контролируйте вибрацию раз в месяц, и двигатель проживёт 12-15 лет без вскрытия.
-
-
