Электродвигатель и частотный преобразователь: как не убить подшипники за полгода
2026-07-20
Трифазный асинхронный электродвигатель под VFD: не каждый это переживёт
Podz: Что меняется внутри обмоток при ШИМ-сигнале

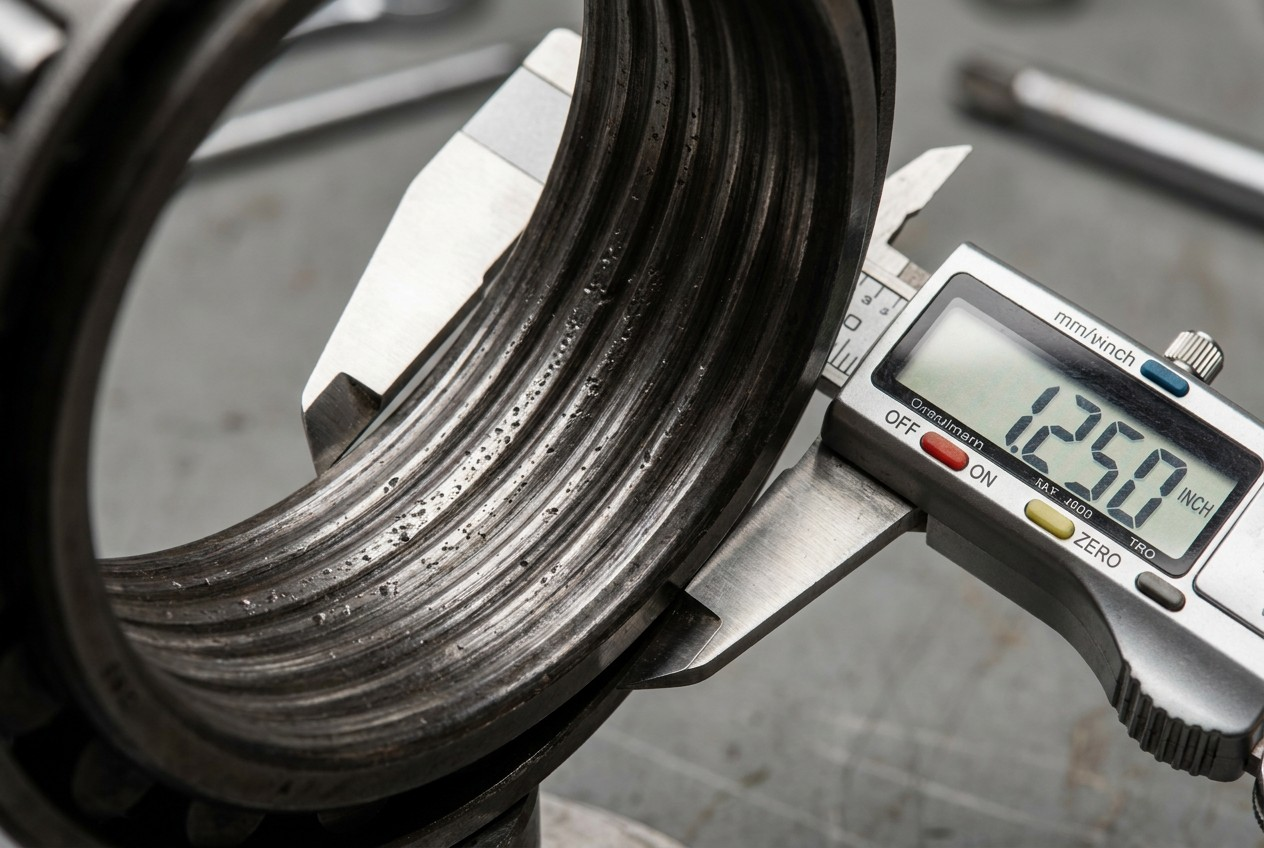

Звонок из Казани: тридцать двигателей 22 кВт на линии экструзии труб, все подключены через частотники. Через семь месяцев у двенадцати машин застрекотали подшипники, через девять — четыре встали на перемотку. Владелец обвинял производителя двигателей, производитель — частотник, а сервисник частотника —"неправильную эксплуатацию". Классическая картина, и я её вижу уже лет восемь. Суть вот в чём: трифазный асинхронный электродвигатель, рассчитанный на синусоидальное питание 50 Гц, получает от VFD широтно-импульсную модуляцию с несущей частотой 2-8 кГц. Каждая модуляция — это микроскопический скачок напряжения dV/dt до 5000-10000 В/мкс. Для обмотки это не катастрофа — первые витки изоляции держат. Но для подшипников — приговор. Через масляную плёнку шарик-кольцо начинает течь ёмкостный ток, и каждые пол-оборота происходит микросварка. За полгода на внутреннем кольце появляется рифлёный след — так называемый fluting, и подшипник начинает петь. Если слышите стрекот, похожий на сверчка, — уже поздно, ещё месяц-два и посыпятся шарики.
Токи через подшипники: тихий убийца, которого не слышно
Podz: От Казани до Новосибирска — одинаковая картина разрушения

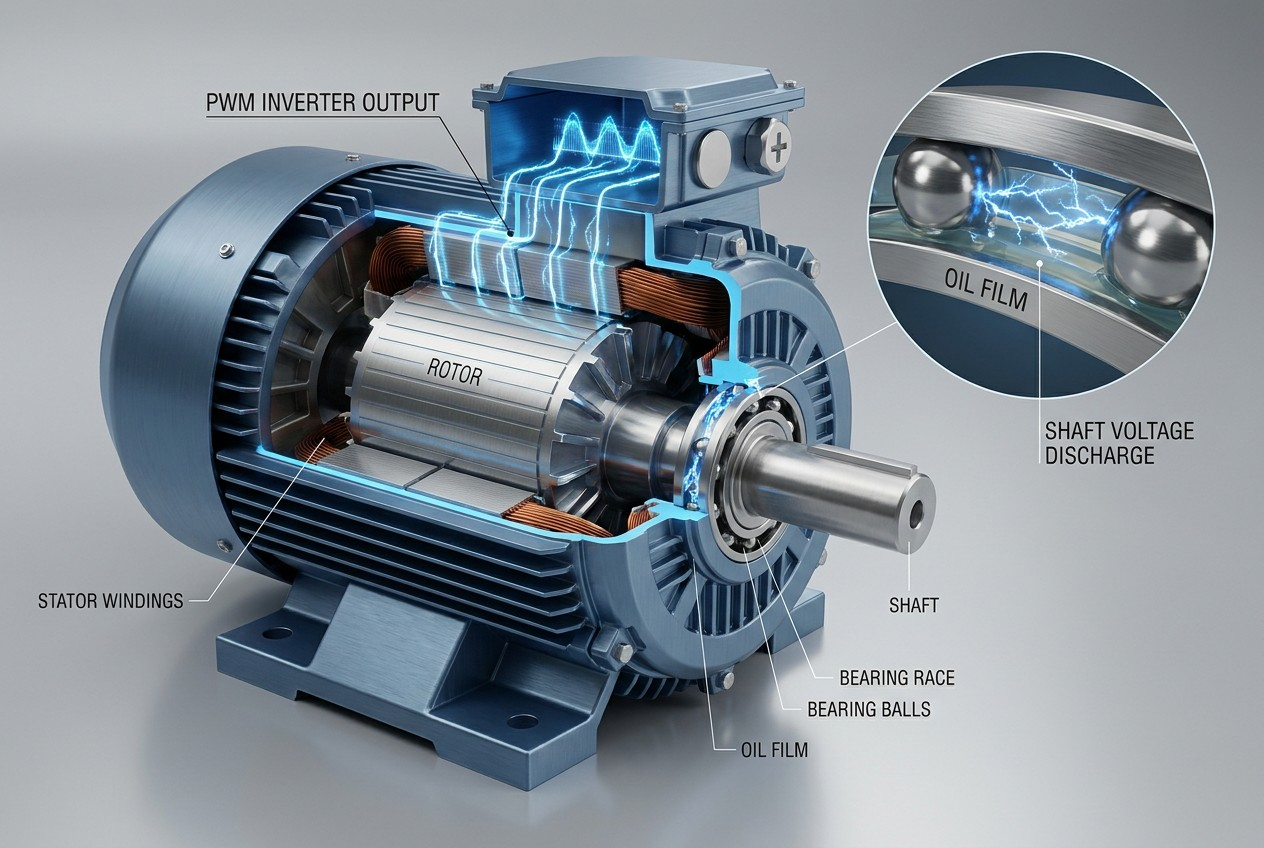

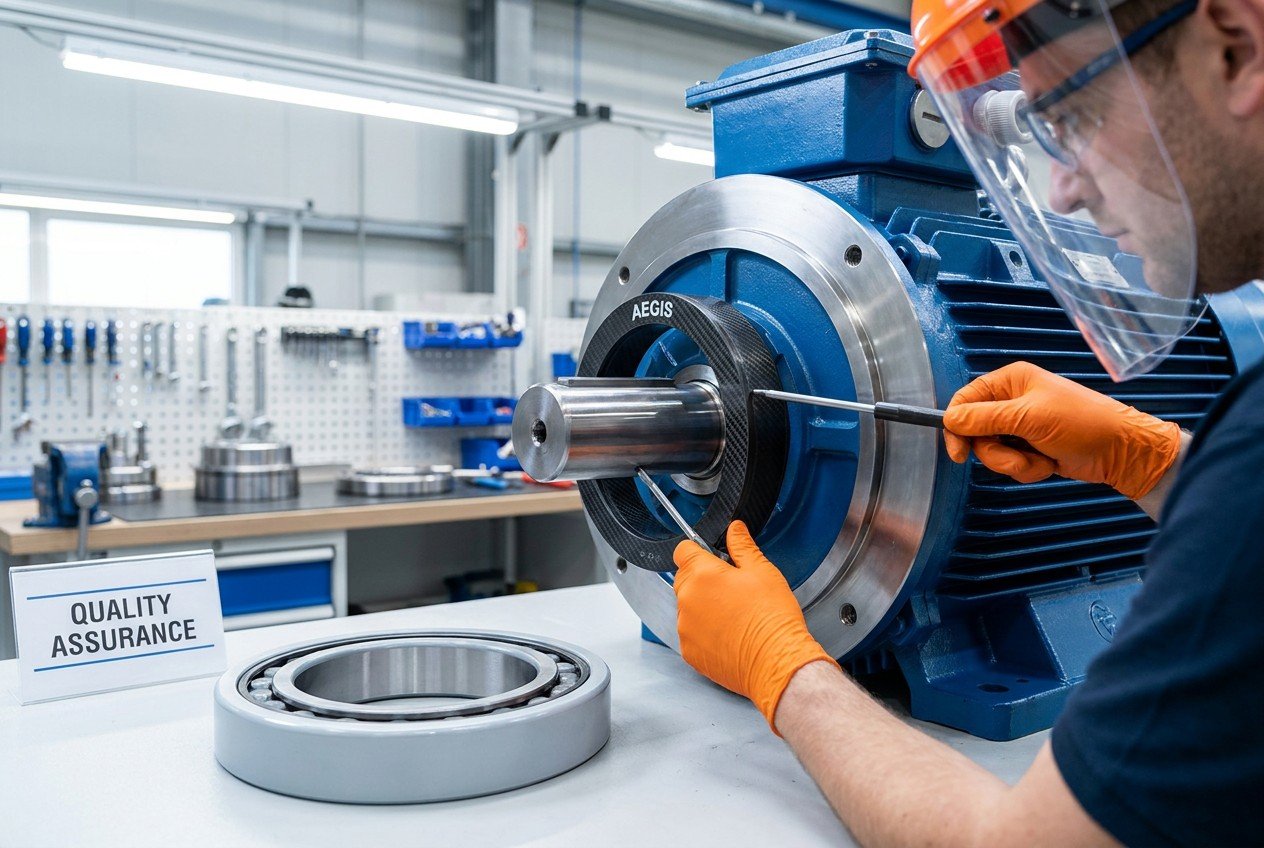

Механизм простой, но не очевидный. VFD создаёт на валу электродвигателя общее напряжение (common-mode voltage), потому что сумма трёх фаз ШИМ никогда не равна нулю, в отличие от синуса. Это напряжение ищет путь на землю, и самый короткий — через подшипник на корпус. Ёмкость между ротором и статором порядка 50-200 пФ, на частоте несущей импеданс маленький, и через подшипник течёт ток 0.5-3 Ампера. Не огромный, но его хватает, чтобы за миллионы циклов проплавить микрократеры на беговой дорожке. На двигателе до 15 кВт обычно обходится — подшипники маленькие, ёмкость малая, ток слабый. А вот на 22 кВт и выше проблема становится системной. Я вскрывал двигатели в Новосибирске, Омске, Уфе — картина один в один: внутреннее кольцо покрыто канавками, смазка чёрная от продуктов эрозии, шарики с матовым налётом. Решений три, и они работают только в комбинации. Первое — изолированный подшипник на нерабочем конце вала (TN9 или код SKf VA301). Второе — заземляющая щётка или токосъёмное кольцо на валу. Третье — ферритовое кольцо на выходных кабелях VFD длиной более 30 метров. Если кабель длиннее 100 метров — обязательно синусоидальный фильтр на выходе преобразователя.
Настройка VFD за семь шагов: параметры, которые спасут двигатель
Podz: Carrier frequency, V/f curve, flux optimization — переводим на русский
Шаг первый — снизить несущую частоту. По умолчанию VFD стоит 4-8 кГц, поставьте 2-2.5 кГц — двигатель будет гудеть громче, но токи через подшипники упадут втрое. Шаг второй — проверить длину моторного кабеля. До 30 метров — можно работать без фильтров, 30-100 — обязательно экранированный кабель с двухсторонним заземлением экрана, свыше 100 — синусоидальный фильтр. Третий — настроить V/f кривую под реальную нагрузку. Для вентиляторов и насосов — квадратичная V/f, для конвейеров — линейная с бустом на старте. Четвёртый — выключить энергооптимизацию (energy saving / flux optimization), если нагрузка переменная. Эта функция снижает магнитный поток при недогрузе, но на насосах с переменным расходом вызывает колебания момента. Пятый — ограничить slew rate (скорость изменения частоты) до 5-10 Гц/с для насосов и 2-3 Гц/с для конвейеров. Шестой — настроить thermal protection на PTC-датчик в обмотках, а не на электронную модель VFD — она врёт на 15-20%. Седьмой — если двигатель старше 2005 года, проверьте изоляцию на 1000 В мегомметром. VFD требует изоляцию класса F или H, и старые двигатели класса B (130°C) могут не дотянуть. Сколько стоит перемотка? На 22 кВт — 35-45 тысяч рублей, плюс три дня простоя. Изолированный подшипник — 1800 рублей за штуку. Считайте разницу, и решайте, стоит ли экономить на защите.
-
-
