10 распространенных ошибок при выборе промышленных электродвигателей — и как их избежать
2026-06-09
Неправильный выбор электродвигателя может привести не только к простоям и внеплановому техническому обслуживанию, но и к пожарам, выходу из строя линий электропитания и многомиллионным финансовым потерям. Статистика сервисных служб показывает, что более 60% случаев преждевременного отказа систем электропривода обусловлены не дефектами самого двигателя, а ошибками при проектировании или составлении спецификаций для закупки. В данной статье рассматриваются десять наиболее распространенных ошибок и приводятся конкретные рекомендации по их предотвращению.
1. Выбор двигателя с избыточной мощностью (Всегда ли больше — значит лучше?)
Podz: Почему «избыточная мощность» — это проблема, а не «резерв»?
Распространенное заблуждение — выбор двигателя повышенной мощности для обеспечения запаса надежности. Однако при работе двигателя с нагрузкой 40–60% его коэффициент мощности (cosφ) существенно снижается (с 0,85 до 0,65–0,70), что ведет к росту тока в линии и увеличению потребления реактивной мощности. Кроме того, двигатели, работающие при малых нагрузках или на холостом ходу, имеют КПД на 3–8% ниже номинального, а само оборудование обходится дороже. Правильный подход — использовать для расчетов «метод фактической нагрузки» (исходя из коэффициента мощности 0,8–0,95 от номинального значения), а не просто закладывать запас по мощности с коэффициентом 1,2–1,5.
Podz: Как правильно рассчитать требуемую мощность
P_dv = (P_mech_load / η_transmission) * K_pu, где K_pu (коэффициент пусковой мощности) составляет 1,1–1,25 для насосных агрегатов и 1,2–1,3 для конвейеров. Для центробежных насосов и вентиляторов номинальную мощность следует рассчитывать на основе гидравлических параметров (давление, расход, КПД ступени), а не просто добавлять запас при расчете баланса мощностей.
2. Игнорирование режимов работы (S1–S9)
Подраздел: Режимы работы согласно стандарту IEC 60034-1 и их влияние на выбор номинальной мощности
Стандарты IEC 60034-1 и ГОСТ 183 определяют девять режимов работы. Режим S1 (продолжительный режим) является базовым; именно на него ориентированы стандартные таблицы технических характеристик электродвигателей. Режим S3 (повторно-кратковременный режим, ПВ = 25–40%) характерен для подъемно-транспортного оборудования: при рабочем цикле S3-25% двигатель мощностью 18,5 кВт обеспечивает производительность, эквивалентную двигателю мощностью около 10 кВт в режиме S1. Более важным аспектом является соблюдение требований при работе с частотно-регулируемым приводом (ЧРП): при использовании ЧРП двигатель должен иметь изоляцию класса F или H и систему принудительной вентиляции (IC416), так как системы самовентиляции (IC411) не обеспечивают эффективного отвода тепла на низких частотах.
3. Выбор степени защиты IP, не соответствующей условиям эксплуатации
Тема: Различия между степенями защиты IP54, IP55, IP65, IP66 и критерии выбора

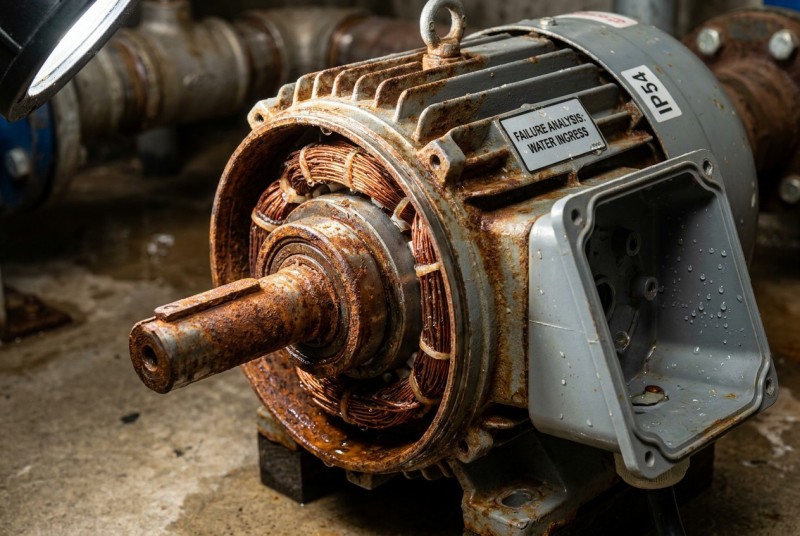

IP54: Защита от пыли и брызг; подходит для сухих закрытых цехов. IP55: Дополнительно к стандарту IP54 обеспечивает защиту от струй воды с любого направления; это минимальное требование для насосных станций и оборудования, установленного вне помещений. IP65: Полная защита от пыли и защита от струй воды под высоким давлением; подходит для линий санитарной обработки (мойки) и животноводческих ферм. IP66/67: Подходит для зон, где возможно скопление воды, например, в туннелях и на очистных сооружениях. Распространенная ошибка: использование двигателей со степенью защиты IP54 на насосных станциях, что приводит к повреждению компонентов и выходу подшипников из строя вследствие коррозии под воздействием окружающей среды в течение 6–12 месяцев. Для двигателей серий Huaxing Huafeng YE4 и YBX4 степень защиты IP55 является стандартной, а IP65 — опциональной (не требующей дополнительных монтажных пластин). 4. Игнорирование требований взрывозащиты при монтаже в опасных зонах
Тема: Классификация зон (1, 2, 21, 22) и требования к взрывозащищенному исполнению (Ex)

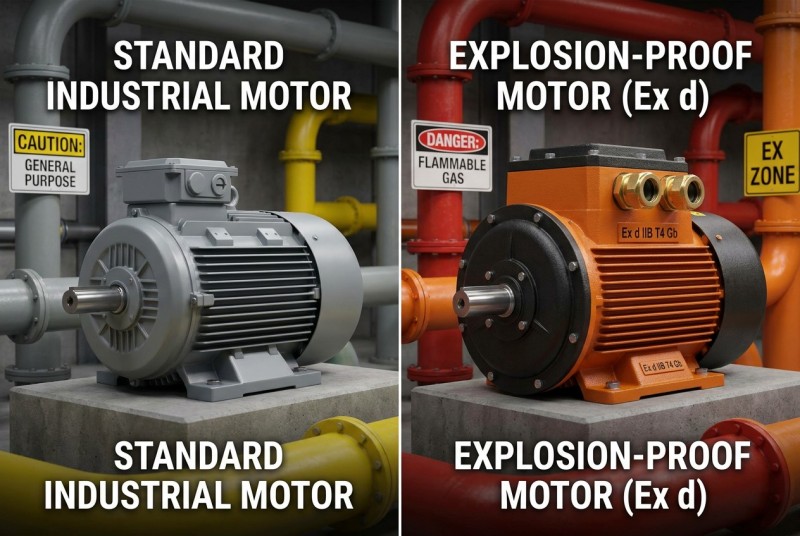

На предприятиях нефтехимической и газовой промышленности, а также на производствах, связанных с переработкой порошкообразных материалов, использование стандартных двигателей вместо взрывозащищенных может привести к катастрофическим последствиям. Для зоны 1 (где взрывоопасные газы присутствуют постоянно) требуется сертификация как минимум по классу Ex d IIB T4; для зоны 2 (где взрывоопасные газы присутствуют эпизодически) допускается использование двигателей с маркировкой Ex nA IIA T3. Для зон 21 и 22 (среды с горючей пылью) необходимо соответствие требованиям взрывозащиты класса Ex tb IIIC T135. Ошибочно отождествлять стандартную степень защиты оболочки IP65 с классом взрывозащиты. Двигатели серий YBX3 и YBX4 производства Huaxing Huafeng предназначены для эксплуатации в зонах 1 и 2 и имеют сертификаты EAC Ex и ГОСТ Р МЭК 60079, тогда как серия YBBP включает взрывозащищенные двигатели, специально разработанные для работы с частотно-регулируемым приводом (ЧРП).
5. Подшипники не перегреваются при повышенных радиальных нагрузках.
Выбор подшипников для систем с ременной и цепной передачей
Стандартные электродвигатели рассчитаны на восприятие изгибающих нагрузок на конце вала в пределах, установленных стандартом IEC 60034-14. При использовании ременной передачи, если не применяется механизм компенсации натяжения ремня, радиальные нагрузки могут в 1,5–2 раза превышать стандартный предел, что потенциально сокращает срок службы подшипников с 40 000 до 8 000 часов. Решение: заказывать двигатели с усиленными подшипниками (опция RL) или обращаться к инженерам компании Huaxing Huafeng для расчета срока службы подшипников в соответствии со стандартом ISO 281.
6. Выбор изоляции класса B вместо классов F или H для систем с частотно-регулируемым приводом (ЧРП).
Примечание: Почему изоляция класса B не подходит для двигателей, работающих с частотно-регулируемым приводом (ЧРП)
Напряжение, формируемое ЧРП, характеризуется крутыми фронтами импульсов (скорость нарастания напряжения dV/dt до 3000 В/мкс), что создает дополнительную электрическую нагрузку на изоляцию обмоток. В таких условиях изоляция класса B (максимальная рабочая температура 130°C) стареет в 2–3 раза быстрее, чем при питании от сети с промышленной частотой. Для работы с ЧРП требуется изоляция класса не ниже F (155°C), а предпочтительно — класса H (180°C), а также усиленная межфазная изоляция и повышенная стойкость к воздействию импульсов напряжения. Все двигатели Huaxing Huafeng, предназначенные для работы с ЧРП (серии YVF2 и YBBP), в стандартном исполнении оснащаются изоляцией класса H.
7. Отказ от тепловой защиты: ложная экономия
Примечание: Тепловые реле, PTC-термисторы и терморезистивные датчики (RTD) — в чем разница?
Тепловые реле (биметаллические) реагируют на величину тока, а не на фактическую температуру обмоток; они могут не зафиксировать перегрев изоляции во время пуска и работы двигателя с ЧРП. PTC-термисторы (встроенные в обмотки) инициируют отключение привода при достижении температуры 150–155°C; они быстро реагируют, но работают только по принципу «вкл./выкл.» и не позволяют получать сигналы предварительного предупреждения. Терморезистивные датчики (Pt100/Pt1000) обеспечивают точные измерения температуры, позволяя задавать пороги как для предварительного предупреждения (например, 130°C), так и для отключения (150°C). Рекомендация: для двигателей мощностью более 30 кВт следует выбирать датчики Pt100, устанавливаемые в пазы статора. Для ответственных применений рекомендуется использовать два датчика (по одному на обмотку).
8. Игнорирование проблемы подшипниковых токов в системах с ЧРП мощностью более 75 кВт
Примечание: Токи электроэрозии (EDM) и методы защиты: изолированные подшипники и заземляющие кольца.

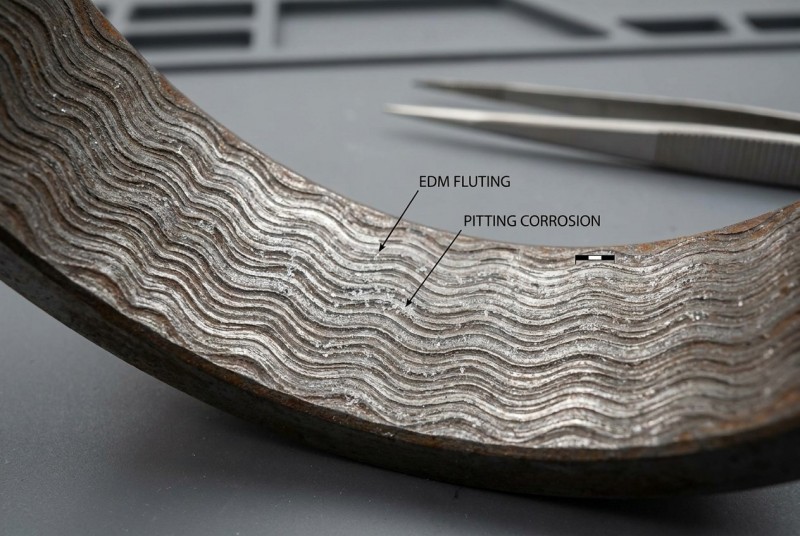

В системах с ЧРП между валом ротора и корпусом двигателя возникает разность потенциалов, приводящая к разрядам через подшипники — явлению, известному как EDM (эффект электроэрозионной обработки). Хотя расчетный срок службы подшипника превышает 50 000 часов, этот эффект вызывает питтинг (точечное выкрашивание) на дорожках качения, что приводит к выходу подшипника из строя в течение 6–18 месяцев. Для электродвигателей мощностью свыше 75 кВт, работающих с частотно-регулируемыми приводами (ЧРП), необходимо принять одну из следующих мер: установить изолированный подшипник со стороны, противоположной приводу (NDE), или установить заземляющее кольцо WEG/SKF со стороны привода (DE). Электродвигатели серии YVF2 производства Huaxing Huafeng (мощностью 75–355 кВт) в стандартной комплектации оснащаются изолированными подшипниками.
9. Неправильный выбор монтажного исполнения (код IM)
Примечание: Коды IM (B3, B5, B35, V1) — как избежать путаницы.

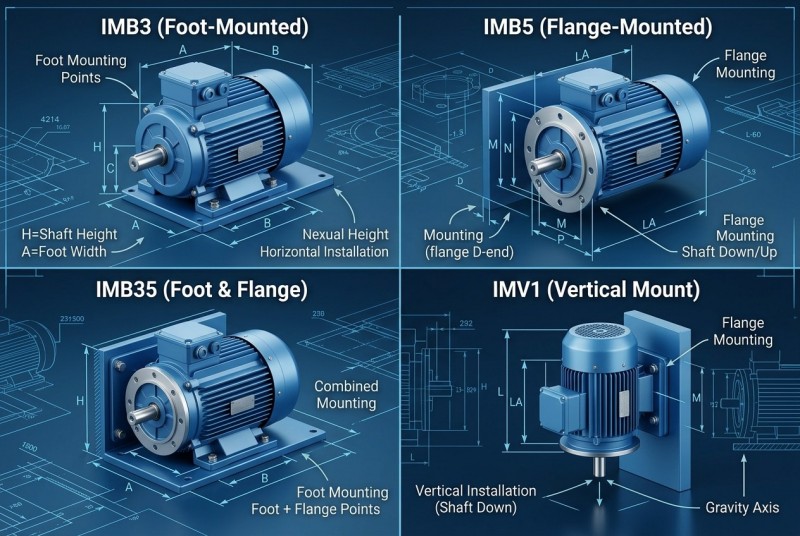

IMB3 (аналог IM1001): Монтаж на лапах, горизонтальный вал — наиболее распространенное исполнение для насосного оборудования. IMB5 (IM3001): Фланец со стороны привода (DE), вертикальный или горизонтальный монтаж — используется для прямого соединения с насосами. IMB35 (IM2001): Комбинированный монтаж (лапы и фланец) — универсальный тип. IMV1: Вертикальный монтаж валом вниз — используется для вертикальных насосных агрегатов и мешалок. Пример ошибки: заказ двигателя в исполнении IMB3 для насоса, требующего исполнения IMB5, в результате чего двигатель невозможно установить после доставки. Всегда четко указывайте код IM в соответствии с техническими требованиями. Компания Huaxing Huafeng производит двигатели в различных монтажных исполнениях (IM) в строгом соответствии со стандартом IEC 60034-7.
10. Отсутствие проверки наличия сертификата EAC и сопроводительной документации при закупке
Примечание: Какие документы должны прилагаться к двигателю?
Для обеспечения правомерной эксплуатации и соблюдения требований Ростехнадзора РФ каждый двигатель должен сопровождаться следующим комплектом документов: сертификат соответствия EAC (ГОСТ IEC 60034-1) с указанием модели серии; паспорт двигателя (технический паспорт изделия), содержащий фактические результаты испытаний; протокол заводских приемо-сдаточных испытаний; руководство по эксплуатации на русском языке; сертификат энергоэффективности с указанием класса эффективности (для моделей IE3/IE4). Компания Huaxing Huafeng поставляет полный комплект документации в стандартном порядке; для взрывозащищенных моделей в комплект также входят сертификат взрывозащиты EAC (EAC Ex) и технический паспорт взрывозащищенного оборудования. Закупка через посредников без этих документов сопряжена с риском штрафов и приостановки работ из-за непрохождения проверок.
-
-
