Подшипники электродвигателей: выбор, смазка и периодическое техническое обслуживание для продления срока службы оборудования
2026-06-01
Подшипники являются одним из основных источников отказов в промышленных электродвигателях. Согласно данным международных исследований (IEC, SKF), от 40% до 50% отказов асинхронных двигателей обусловлены износом или выходом из строя подшипников. Благодаря правильному подбору типов подшипников и марок смазочных материалов, а также установлению рациональных интервалов повторного смазывания, срок службы оборудования между капитальными ремонтами может быть увеличен в два-три раза. В данной статье рассматриваются классификация подшипников электродвигателей, режимы смазывания, типичные причины отказов, а также практика технического обслуживания, применяемая на различных предприятиях России и стран Содружества Независимых Государств (СНГ).
I. Типы подшипников в промышленных электродвигателях
Подшипники: шариковые, роликовые и сферические — когда и как выбирать

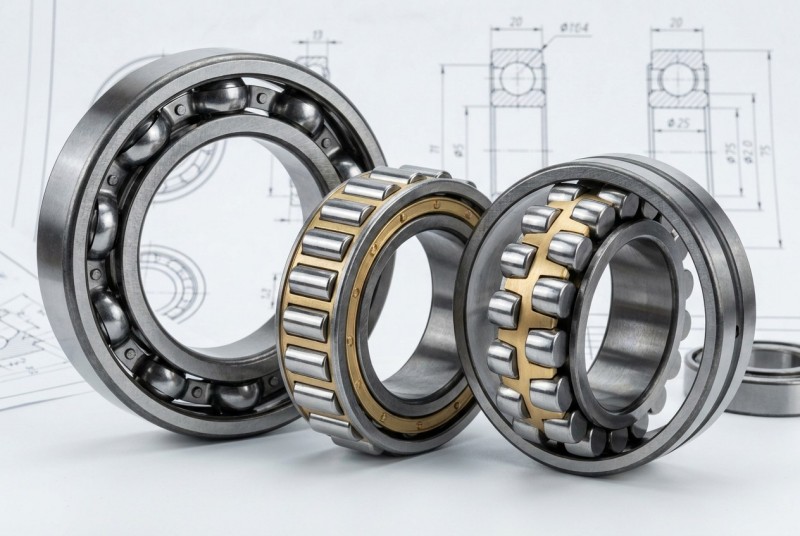

Радиальные шарикоподшипники (соответствующие ГОСТ 8338) являются наиболее распространенным типом подшипников в механическом оборудовании с номинальной мощностью до 315 кВт. Они способны одновременно воспринимать как радиальные, так и осевые нагрузки. Ограничение: при воздействии высоких радиальных нагрузок, а также в случае использования подшипников больших типоразмеров, их срок службы, как правило, короче, чем у цилиндрических роликоподшипников.
Цилиндрические роликоподшипники (соответствующие ГОСТ 7242) часто применяются в механическом оборудовании с номинальной мощностью 90 кВт и выше; они устанавливаются со стороны, противоположной приводу (т. е. со стороны D). Эти подшипники способны воспринимать высокие радиальные нагрузки, но не рассчитаны на восприятие осевых нагрузок; поэтому их, как правило, устанавливают в сочетании с шарикоподшипниками.
Сферические роликоподшипники (соответствующие ГОСТ 5721) обладают способностью к самоустановке, что позволяет им компенсировать перекос между валом и корпусом подшипника в пределах от 1,5 до 2 градусов. Они применяются преимущественно в системах трансмиссии, подверженных высоким нагрузкам — особенно в тех случаях, когда существует риск возникновения вибрации или деформации фундамента (например, в приводах шаровых мельниц, дробилок и конвейеров). Максимальная рабочая температура для таких подшипников может достигать 120°C.
Герметизированные подшипники (обозначаемые кодами ZZ для подшипников с металлическими защитными шайбами и 2RS — с резиновыми уплотнениями) представляют собой узлы, предварительно герметизированные и заполненные смазкой в заводских условиях. Они не требуют дополнительного смазывания на протяжении всего срока своей службы. Такие подшипники, как правило, используются в механическом оборудовании с номинальной мощностью от 15 до 22 кВт — в частности, в конструкциях, где применяются компактные крышки подшипниковых узлов. В случае выхода из строя, как правило, требуется полная замена подшипникового узла целиком, без необходимости его очистки или восстановления.

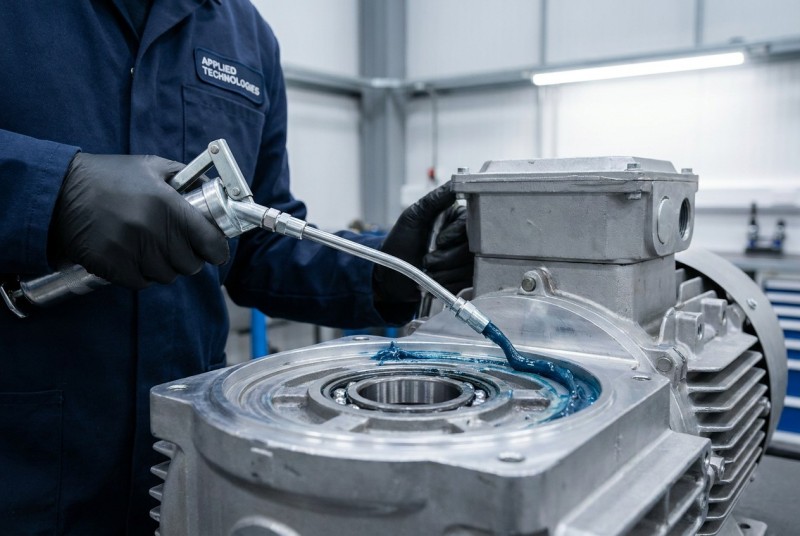

I. Бренды смазочных материалов: каков единый стандарт в России?
Подшипники: ЦИАТИМ-221, Литол-24, SKF LGMT 3 и другие аналоги.
В России и странах СНГ наиболее исторически распространенной смазкой для электродвигателей является ЛИТОЛ-24 (соответствует ГОСТ 21150) — универсальная литиевая смазка общего назначения, предназначенная для эксплуатации в диапазоне температур от -40°C до +120°C. Для стандартного оборудования, работающего при умеренных нагрузках и скоростях вращения до 3000 об/мин, она представляет собой экономичный и эффективный вариант смазочного материала.
ЦИАТИМ-221 (соответствует ГОСТ 9433) применяется преимущественно в условиях низких температур (вплоть до -60°C) — например, на нефтяных месторождениях Сибири, в прибрежных районах Арктики, а также при проведении работ в зимний период. Вследствие более низкой температуры каплепадения по сравнению с ЛИТОЛ-24, вязкость смазки ЦИАТИМ-221 быстро снижается при повышении температуры выше 80°C.
Для высокоскоростного оборудования (работающего в диапазоне 1500–3000 об/мин), а также для оборудования, оснащенного системами частотного регулирования (VFD), рекомендуется выбирать смазки, обладающие повышенной механической стабильностью, такие как SKF LGMT 3, Mobil SHC Polyrex EM и Shell Gadus S2. Эти смазки способствуют подавлению подшипниковых токов (проблема, актуальная для систем с частотным регулированием) и содержат антикоррозионные присадки, позволяющие использовать их в условиях повышенной влажности.
III. Интервал повторного смазывания: метод расчета на основе стандарта IEC 60034-14
Podz: Формулы для расчета периодичности пополнения и полной замены смазки
Стандарт IEC 60034-14, а также справочные руководства компании SKF, содержат формулы для расчета интервалов пополнения смазки (в часах), которые зависят от скорости вращения, габаритных размеров и рабочей температуры подшипника. Ниже приведена краткая справочная таблица, составленная специально для смазки «Литол-24» (пригодной для эксплуатации при температурах до +70°C):
Подшипник модели 6308 (диаметр вала: 40 мм), скорость вращения n = 1500 об/мин: интервал пополнения смазки составляет приблизительно 5000–7000 часов. Подшипник модели 6312 (диаметр вала: 60 мм), скорость вращения n = 1500 об/мин: интервал составляет приблизительно 4000–5500 часов.
Подшипник модели 6316 (диаметр вала: 80 мм), скорость вращения n = 1000 об/мин: интервал составляет приблизительно 6000–8000 часов.
Подшипник модели NU 216 (цилиндрический роликовый подшипник; диаметр вала: 80 мм), скорость вращения n = 1000 об/мин: интервал составляет 3500–5000 часов.
Важное примечание: если температура окружающей среды превышает +40°C, вышеуказанные интервалы пополнения смазки необходимо сократить на 30–40%.
Полную замену подшипника (т. е. замену всего подшипникового узла, а не только пополнение смазки) следует выполнять при наступлении любого из следующих условий: достигнут расчетный ресурс L10h, указанный в каталоге продукции производителя; в процессе осмотра на дорожках качения подшипника обнаружены признаки питтинга или вмятины; уровень вибрации (значения виброскорости) превышает предельные значения для зон B/C, определенные стандартом ISO 10816; либо температура корпуса подшипника повысилась более чем на 25°C относительно базовой температуры в течение периода от 2 до 4 недель.
IV. Установка и демонтаж подшипников: типичные ошибки
Podz: Почему 30% отказов списывают на ошибки при установке, а не на износ
Исследования, проведенные компаниями SKF и FAG, показывают, что примерно 30% случаев преждевременного выхода подшипников из строя обусловлены ошибками при монтаже. К числу наиболее распространенных ошибок относятся:

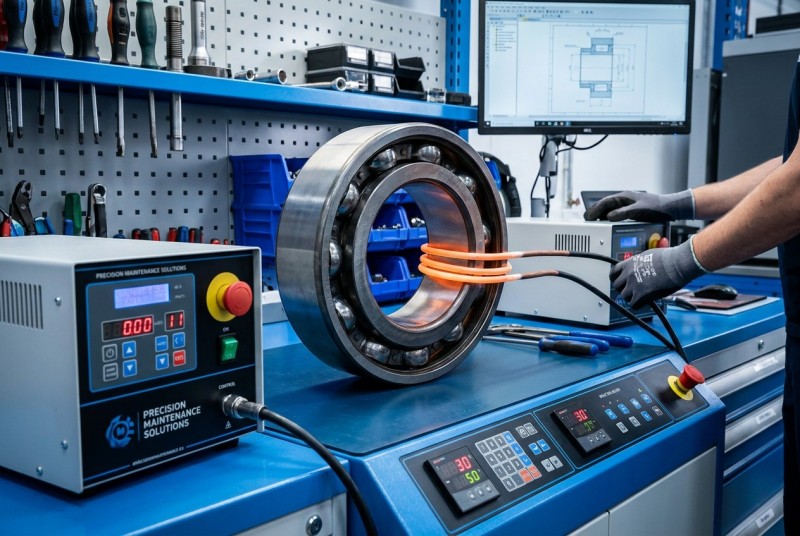

1. **Ударный монтаж** (нанесение ударов кувалдой по внутреннему кольцу подшипника через промежуточную втулку): Подобная практика недопустима, поскольку она приводит к возникновению вмятин (эффект Бринелля) на дорожках качения. Для монтажа настоятельно рекомендуется использовать гидравлический пресс или индукционный нагреватель (температура нагрева должна строго контролироваться в диапазоне 200–250°C и ни в коем случае не должна превышать этот предел).
2. **Недостаточный предварительный натяг:** При монтаже подшипников с посадкой типа H7/k6 между подшипником и сопрягаемой поверхностью не должно оставаться абсолютно никакого зазора. Метод проверки: после остывания подшипник должен быть плотно и надежно зафиксирован на своем посадочном месте; при попытке сдвинуть его вручную не должно ощущаться никакой качки или смещения.
3. **Недостаточное количество смазки:** Существует ошибочное мнение, что для заполнения внутренней полости подшипника достаточно использовать лишь 30–40% от ее полного объема. Это заблуждение; как перегрев подшипника, так и потери энергии, вызванные перемешиванием смазки, возрастают экспоненциально — пропорционально квадрату скорости вращения.
4. **Неправильная центровка корпуса подшипника:** Перед окончательной затяжкой болтов торцевой крышки необходимо выполнить проверку центровки с помощью индикатора часового типа. Отклонение в центровке корпуса подшипника не должно превышать 0,05 мм.
V. Диагностика состояния подшипников без разборки
Мониторинг технического состояния подшипников: вибрация, температура и акустическая эмиссия — ключевые направления
Благодаря современным средствам диагностики теперь стало возможным оценивать рабочее состояние подшипников без необходимости остановки оборудования или его демонтажа. Среди существующих методов особенно эффективными зарекомендовали себя следующие три подхода:

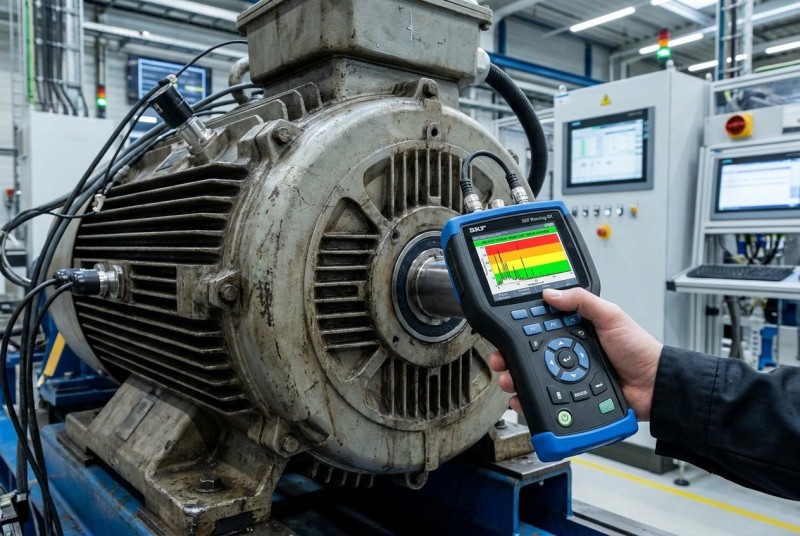

Вибрационный мониторинг (ISO 10816 / ISO 20816): Контроль осуществляется путем измерения виброскорости (в мм/с) или виброускорения (в g). Для оценки состояния подшипников могут использоваться четыре зоны — A, B, C и D, определенные стандартом ISO 10816-3; это позволяет классифицировать оборудование — от совершенно новых агрегатов до тех, в которых уже выявлены повреждения. Кроме того, технология спектрального частотного анализа (БПФ/FFT) позволяет с высокой точностью выявлять характерные частоты, связанные с дефектами внутреннего кольца (BPFI), наружного кольца (BPFO) и тел качения (BSF).
Температурный мониторинг: Контроль температуры корпуса подшипника выполняется с помощью термопар или инфракрасных тепловизоров. При нормальных условиях нагрузки температура подшипникового узла не должна превышать температуру окружающей среды более чем на 40°C. Если в течение одной рабочей смены температура подшипника повышается более чем на 10°C, это следует рассматривать как достаточное основание для проведения внеплановой инспекции.
Акустическая эмиссия и ультразвуковой контроль: Применение метода SEE (демодуляция энергии импульсов / анализ огибающей) позволяет выявлять дефекты подшипников на ранней стадии — в частности, еще до того, как уровень вибрации существенно возрастет. На средних и крупных предприятиях данная технология часто внедряется в качестве важнейшего элемента стратегий «прогнозируемого технического обслуживания» (predictive maintenance).
VI. Рекомендации компании Huaxing Nuofeng по выбору подшипников при заказе электродвигателей
Podz: Стандартная конфигурация и опции повышенной прочности
Электродвигатели серий YE2, YE3, YKK и YRKK производства компании Huaxing Huafeng оснащаются подшипниками марок SKF, FAG или их отечественными аналогами (соответствующими стандартам NSK); заказчики могут выбрать предпочтительный тип подшипников в зависимости от своих конкретных требований. Используемая в стандартной комплектации подшипниковая смазка обеспечивает эксплуатационные характеристики, сопоставимые с показателями смазки LGMT 3 (конкретные интервалы повторного смазывания см. в русскоязычном техническом паспорте изделия).
Для эксплуатации в тяжелых условиях мы предлагаем следующие дополнительные опции: усиленные подшипники (с тепловым зазором C3), предназначенные для работы в условиях возникновения токов в валу (CRP) или при наличии осевых вибраций; изолированные подшипники на стороне, противоположной приводу (сторона D), для двигателей мощностью свыше 90 кВт, подверженных воздействию токов в валу (CRP); термообработанные подшипники для эксплуатации при температуре окружающей среды выше 60°C; а также специализированную смазку, разработанную для применения в условиях крайне низких температур (от -50°C и ниже).
При размещении крупных заказов на электродвигатели технические специалисты компании Huaxing Huafeng готовы оказать квалифицированную помощь в подборе подшипников. Приглашаем вас посетить сайт www.hxhffbdj.ru и оставить заявку на консультацию, не забыв указать такие ключевые параметры, как характер нагрузки, температура окружающей среды и способ пуска двигателя.
-
-
