Арктик СПГ-2: какие электродвигатели работают при минус 55
2026-08-07
Проект, который не должен был работать
Подзаголовок: Как санкции превратили «Арктик СПГ-2» в испытательный полигон для российского оборудования
Проект «Арктик СПГ-2» компании «Новатэк» на Гыданском полуострове — это, возможно, самый сложный промышленный объект 2020-х годов. Шесть линий сжижения газа, каждая мощностью 6,6 млн тонн в год. Платформа массой 640 000 тонн, отбуксированная на 2000 километров через Карское море. Температура воздуха до минус 55 градусов. Ветер до 40 м/с. Полярная ночь 65 суток подряд.
Когда в 2022 году Baker Hughes отказался от поставки газовых турбин, в распоряжении «Новатэка» осталось лишь 4 турбины из 20 необходимых. Решение нашли через китайского производителя «Харбин Гуаньхан» — турбины на базе советских разработок. Западные эксперты сомневались в их надёжности. По данным зарубежных аналитиков, успешная достройка первой линии оказалась возможной во многом потому, что российская сторона успела накопить запасы западного оборудования до мая 2022 года.
Что касается электродвигателей — здесь ситуация ещё интереснее. До санкций основными поставщиками были ABB, Siemens, WEG. После 2022 года их место заняли китайские производители, и сразу выяснилось: не каждый «китайский» двигатель выдерживает арктические условия. Первая зима 2023-2024 годов показала серию отказов, которая заставила пересмотреть подход к выбору двигателей для криогенных производств.
Что происходит с электродвигателем при минус 55
Подзаголовок: Физика, которую нельзя игнорировать при подборе
Три критических отказа, которые мы наблюдали на арктических объектах в 2024-2025 годах, — это застывание смазки в подшипниках, растрескивание изоляции при пуске под нагрузкой и обрыв алюминиевых стержней ротора из-за термоциклирования. Каждый из них стоит от 2 до 18 миллионов рублей в зависимости от типа двигателя и времени простоя.

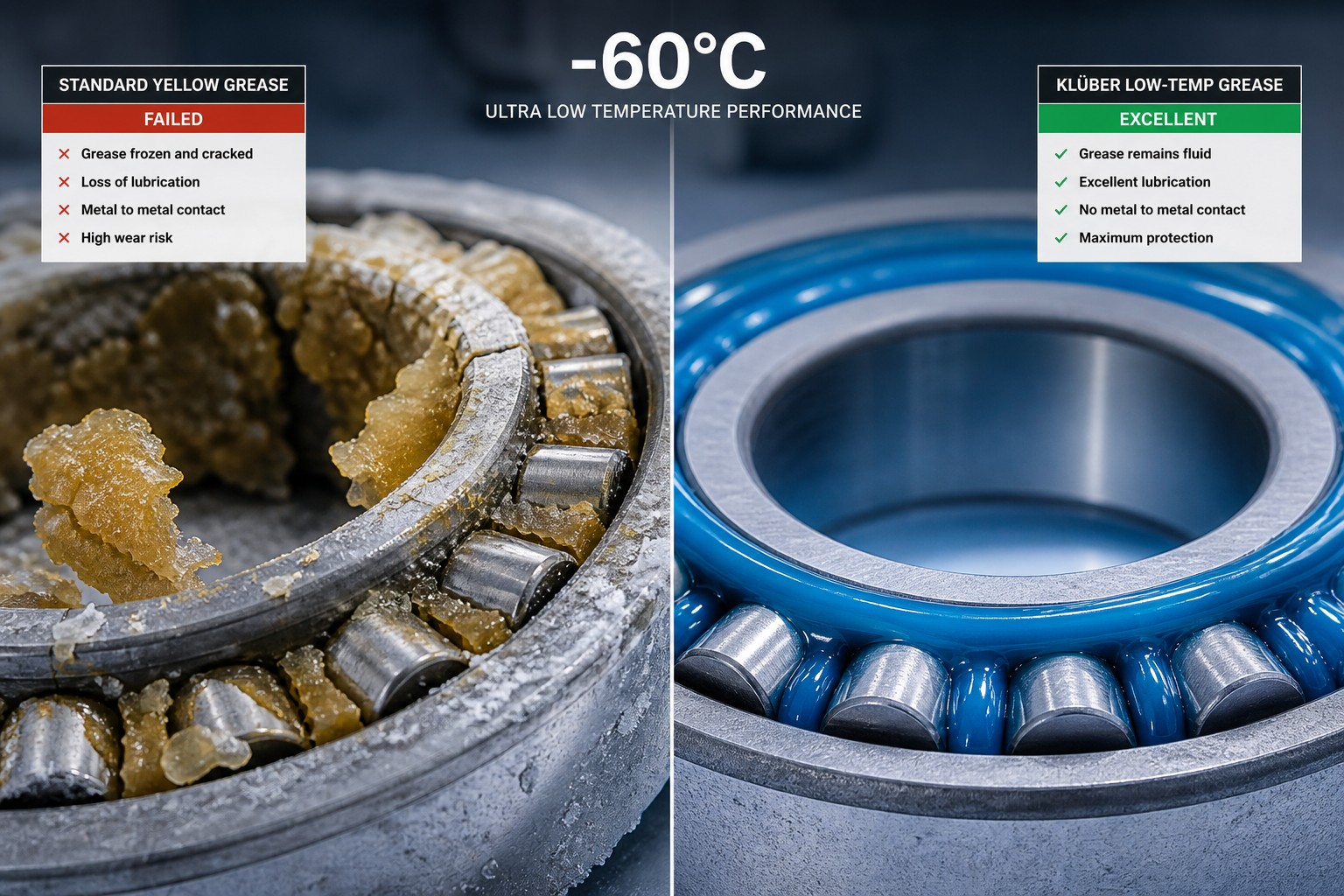

Стандартная смазка для подшипников электродвигателей — Литол-24 или эквиваленты — рассчитана на работу до минус 20-30 градусов. Ниже этой температуры кинематическая вязкость смазки возрастает в 8-15 раз. Подшипник начинает работать в режиме граничной смазки, металл контактирует с металлом, и подшипник выходит из строя за 200-500 часов вместо расчётных 40 000 часов.
Решение — специализированные низкотемпературные смазки. Klüberquiet BQH 72-102 работает до минус 60. Shell Stamina LiS 2 — до минус 50. Mobilith SHC 100 — до минус 40. Эти смазки стоят в 6-12 раз дороже Литола, но без них арктический двигатель не проживёт и сезона. Причём заливать их нужно до монтажа, а не «поменять потом».
Изоляция класса F (155°C) на бумаге имеет температурный диапазон работы от минус 60 до плюс 180. На практике при минус 55 многие изоляционные лаки становятся хрупкими, и первый пуск двигателя под нагрузкой после длительного простоя на морозе приводит к микротрещинам. Эти трещины не видны сразу, но через 6-12 месяцев вызывают межвитковое замыкание. Поэтому для арктических двигателей нужна предварительная выдержка в тёплом боксе 4-8 часов или встроенная система подогрева обмотки.

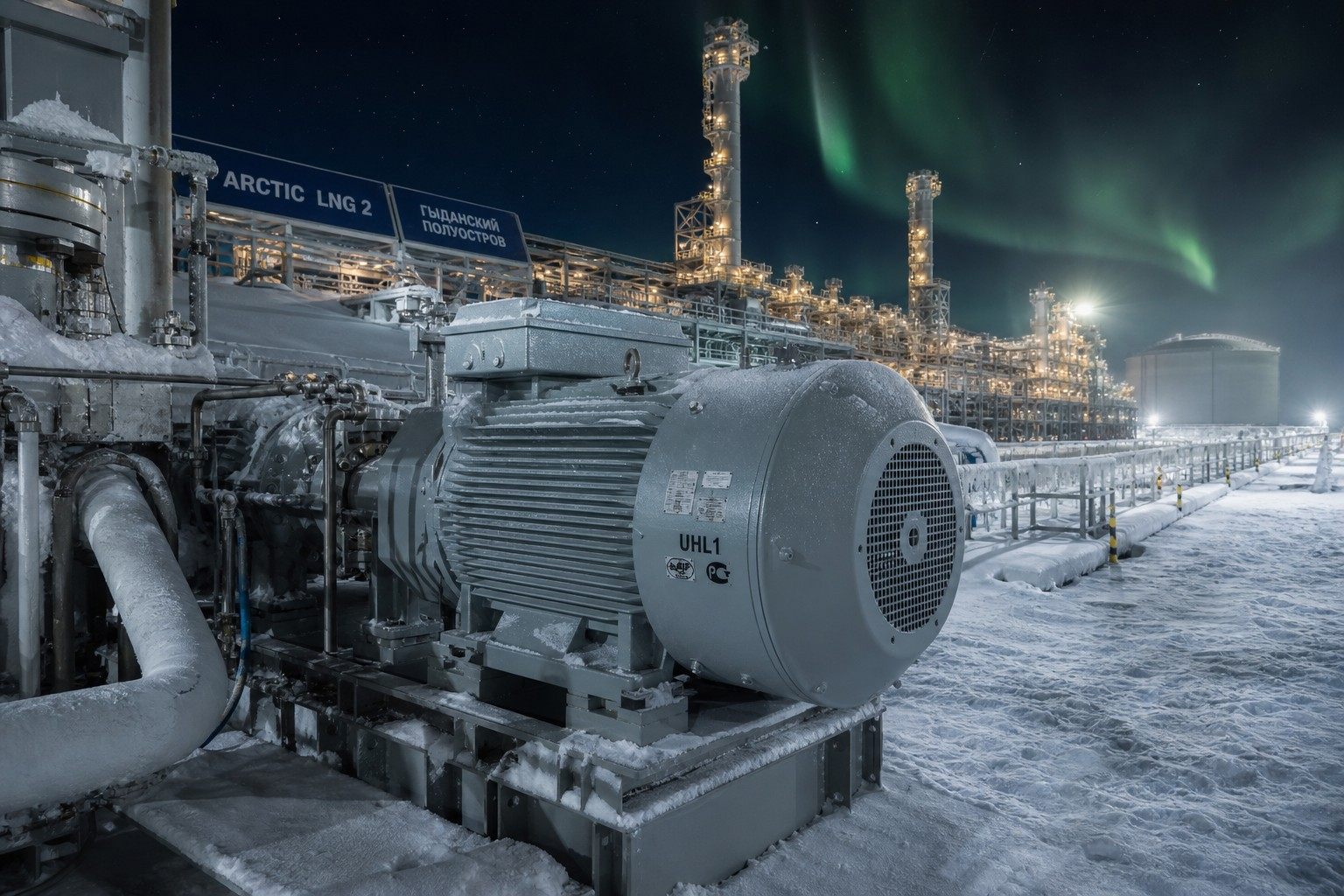

На платформе «Арктик СПГ-2» первая линия была запущена в декабре 2023 года. К весне 2024 года отказало 11 из 84 электродвигателей вспомогательных систем — почти все из-за проблем со смазкой или изоляцией.
Три реальных случая с платформы
Подзаголовок: Что показало вскрытие отказавших двигателей
Случай 1. Двигатель насоса охлаждающей воды 90 кВт, 1500 об/мин. Отказ через 4 месяца эксплуатации. Вскрытие: внешнее кольцо подшипника со стороны привода имеет питтинг на 35% поверхности, смазка в подшипнике представляет собой сухую массу с вкраплениями металлической стружки. Причина: заводская смазка не рассчитана на минус 55, при пусках в январе-феврале подшипник работал без гидродинамического клина. Ущерб от простоя линии — 18 млн рублей.
Случай 2. Двигатель вентилятора воздухоподогревателя 55 кВт. Отказ через 11 месяцев. Вскрытие: обрыв 7 стержней короткозамкнутой клетки ротора. Металлургический анализ показал: стержни из алюминиевого сплава АД31, который при минус 50 имеет повышенную хрупкость. Термоциклирование от минус 55 до плюс 70 (рабочая температура) 220 раз за сезон привело к усталостному разрушению. Решение: ротор с медной клеткой, сваренной аргоном, или литой бронзовой клеткой.
Случай 3. Двигатель компрессора 250 кВт с изоляцией класса F. Отказ через 8 месяцев. Вскрытие: межвитковое замыкание в лобовой части обмотки со стороны вентилятора. Анализ: микротрещины в изоляции, образовавшиеся при пуске двигателя после 36-часового простоя при минус 48. На момент пуска температура обмотки была минус 32, а изоляционный лак стал хрупким. Ударный ток прямого пуска (7,2 номинала) создал электродинамические усилия, которые и привели к растрескиванию.
Что общего во всех трёх случаях? Двигатели были выбраны по «нормальной» логике — по мощности, по классу защиты, по КПД. Никто не учёл арктическую специфику. После этой серии отказов спецификация на двигатели для «Арктик СПГ-2» была пересмотрена: обязательна низкотемпературная смазка, изоляция класса H, медная клетка ротора для двигателей выше 55 кВт, встроенный подогрев обмотки для двигателей выше 22 кВт.
Что делать, если вы закупаете двигатели для Севера
Подзаголовок: Девять пунктов спецификации, без которых арктический двигатель не проживёт сезон
Если ваш объект находится в Ямало-Ненецком, Эвенкийском, Чукотском автономном округе или севернее 60-й параллели — стандартный двигатель не подойдёт. Вот минимальный набор требований, который мы закладываем в спецификации для арктических проектов.
Пункт 1. Климатическое исполнение УХЛ1 или УХЛ2 по ГОСТ 15150-69. Не УХЛ4, не Т2, не «общепромышленное». УХЛ1 означает работу от минус 60 до плюс 40. Пункт 2. Смазка подшипников — указание конкретной марки: Klüberquiet BQH 72-102, Shell Stamina LiS 2 или аналог с температурой каплепадения не ниже плюс 180 и нижним пределом вязкости минус 50. Пункт 3. Изоляция класса H (180°C), а не F (155°C). Класс H даёт запас по термоциклированию.

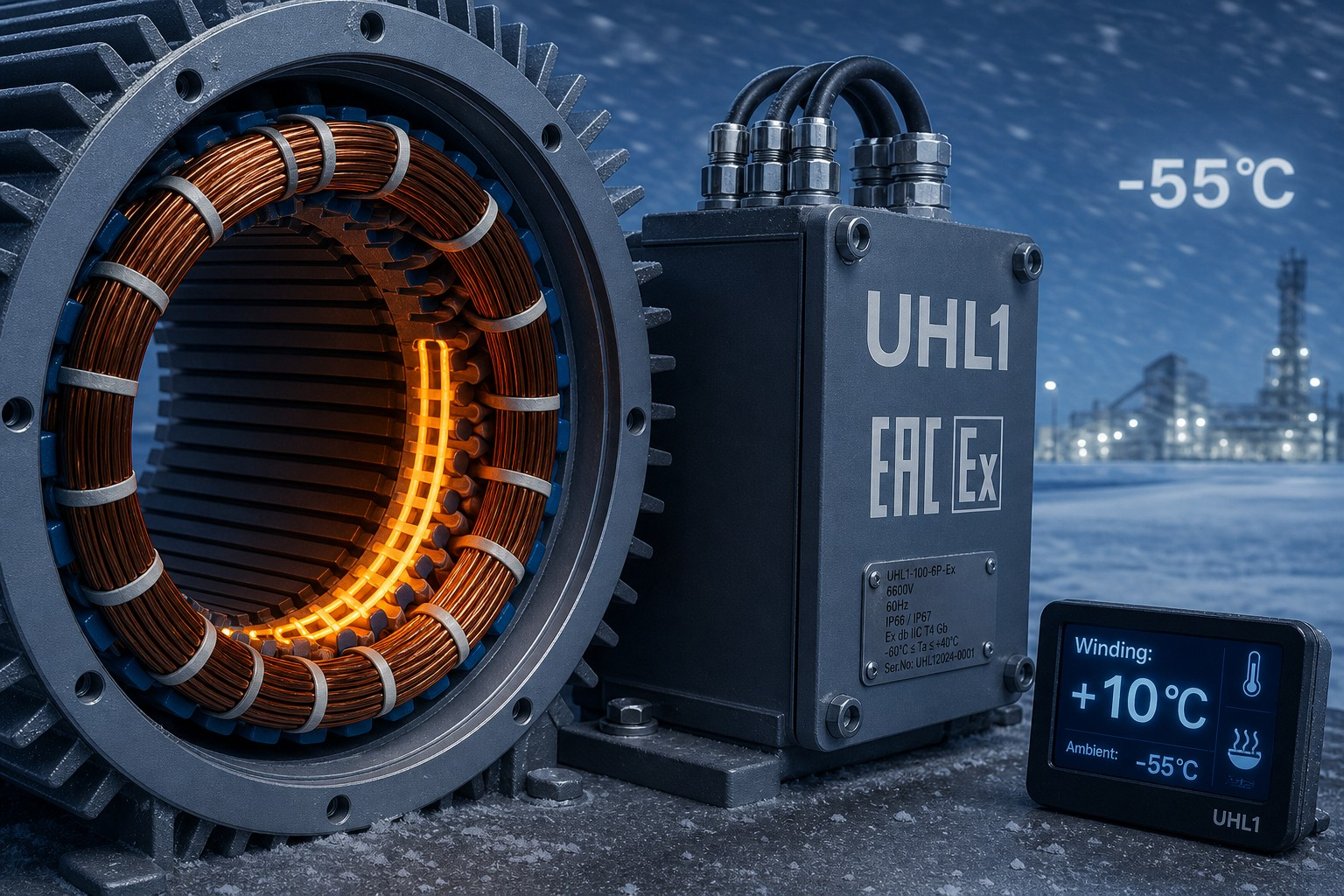

Пункт 4. Короткозамкнутая клетка ротора — медная паяная или литая бронзовая для двигателей выше 55 кВт. Алюминиевая клетка допустима только для двигателей до 22 кВт. Пункт 5. Встроенный термодатчик PTC в обмотке статора (минимум три штуки) и в подшипниковых узлах (по одному на узел). Пункт 6. Система подогрева обмотки при простое — резистивная, 100-300 Вт, с термостатом на плюс 5-10 градусов.
Пункт 7. Подшипники C3 — увеличенный радиальный зазор, чтобы компенсировать разницу теплового расширения вала и корпуса. Пункт 8. Кabelные вводы с морозостойкими уплотнениями (HNBR или силикон, не NBR). Пункт 9. Корпус с антикоррозионным покрытием C4 или C5 по ISO 12944 — арктический воздух содержит соли и сернистые соединения.
И последнее. Требуйте от поставщика не сертификат соответствия, а протокол испытаний при пониженной температуре. Реальное испытание: двигатель выдерживают 24 часа при минус 50, затем проводят 5 пусков под номинальной нагрузкой. Если поставщик не может предоставить такой протокол — у вас есть повод усомниться в «арктичности» его двигателя.
-
-
